7

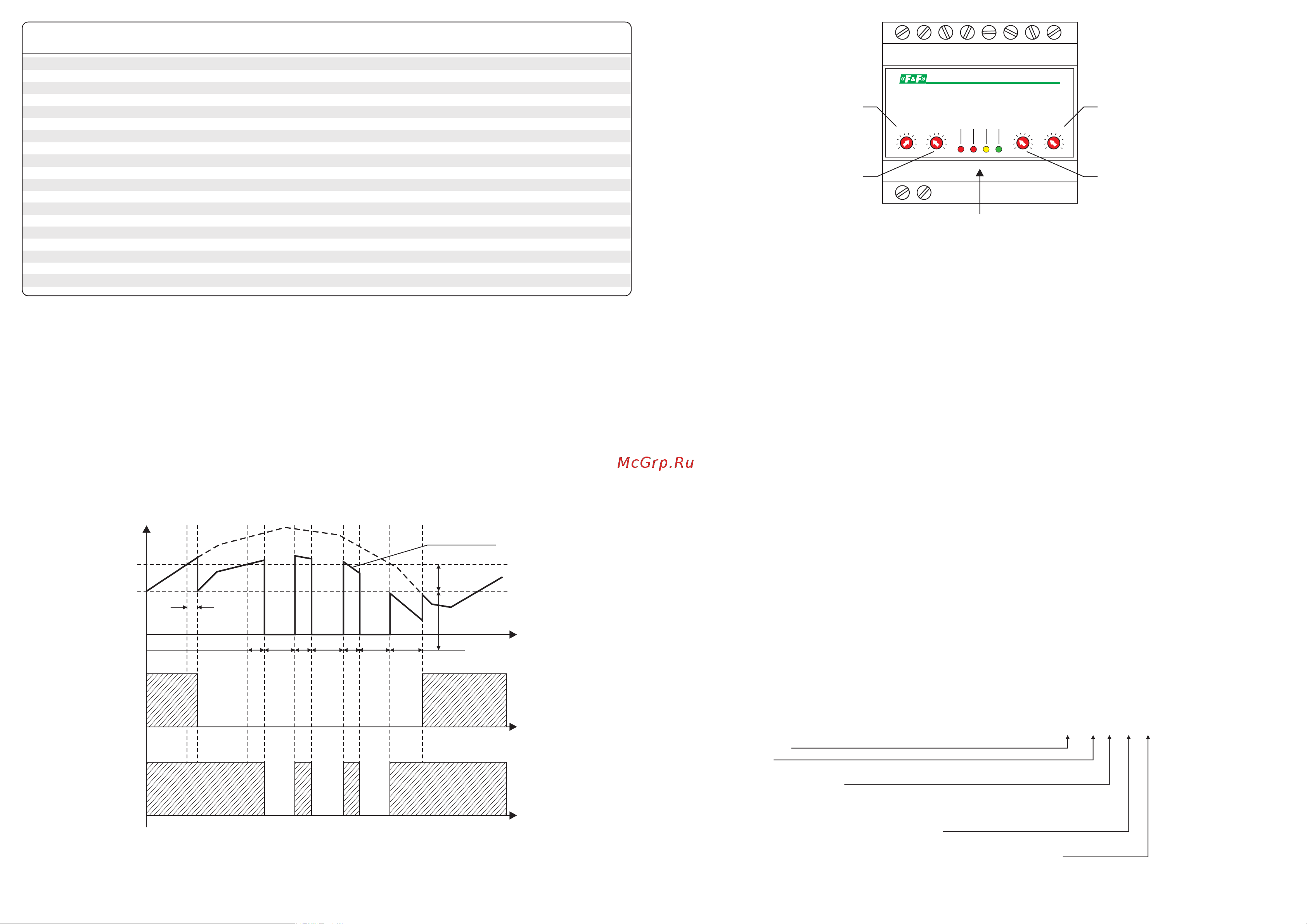

Рис. 8. Органы управления и индикации
Элементы подключения
- колодки N, L - подключение питания, нейтраль и фаза.
- колодки 1,2,3 контакты реле К2, подключение приоритетной нагрузки или
импульс «START» для электромагнитной защелки.
- колодки 4,5,6, контакты реле К1, подключение неприоритетной нагрузки
или импульс «STOP». (для электромагнитной защелки).
- колодка 8 - выход внешней сигнализации о перегрузке по мощности.
- колодки 7 - вход отключения режима ограничения мощности.
- I - трубчатый канал для провода питания нагрузки.
Монтаж и регулировка
Подключение:
1. Отключить питание.
2. Подключить нулевой провод к зажиму N, фаза соответственно к зажиму L . К клеммам 1, 2, 3, 4, 5, 6, подключить
контакторы в соответствии с одной из схем в зависимости от варианта работы реле. К клемме 7 - подключить цепь
управления отключением мощности, 8 - внешнюю сигнализацию.
3. Провод питания нагрузки пропустить через сквозное отверстие в корпусе.
4. Установить переключатели в крайнее левое положение. Включить питание. Должен загореться светодиод U, затем,
через время Ton загореться желтый R и включиться нагрузка.
Проверка работоспособности:
1. Установить переключатель Ton в положение R, нагрузка должна отключиться, светодиод R погаснуть. Возвратить
переключатель в исходное положение. Через 5 секунд нагрузка должна подключиться к сети питания.
2. Подключить к фазе нагрузку более 3 кВт при этом светодиод Р> должен загореться через 1 секунду нагрузка должна
отключиться, затем через время 2 секунды включиться.
3. Проверка функции счетчика числа отключений: Установить переключатель в положение «С», затем вернуть в исходное.
Через 5 секунд нагрузка должна подключиться к сети питания. Повторить пункт 2. После заданного количества отключений
нагрузка от сети питания отключается, моргает зеленый светодиод U. Сброс счетчика осуществляется установкой
переключателя 2 в положение «С» и затем возвратом его в исходное положение.
4. Проверка функции блокировки на 10 минут: Если счетчик числа отключений не установлен, включена функция
блокировки нагрузки. Повторить пункт 2. Зафиксировать 5 отключений нагрузки. После этого нагрузка отключается, горит
зеленый светодиод, желтый гаснет. Нагрузка включается через 10 минут. Подключить нагрузку можно, установив
переключатель 2 в положение «R» и вернув его в исходное состояние.
5. После проверки, если установлен счетчик числа отключений, обязательно обнулить его установкой переключателя 1 в
положение «С» и вернуть в исходное, сделать сброс прибора установкой в положение «R», затем установить заданные
временные параметры и мощность. После отсчета заданного времени Ton переключателем 2 (при этом моргает R)
нагрузка подключается к сети питания, горит зеленый светодиод «U» и желтый «R».
Пример записи при заказе
Диапазон мощности
Реле напряжения
Н-есть, О-нет
Режим работы выходного реле:
0-с контактором и выходом сигнализации
1-с электромагнитной защелкой
2-с функцией приоритета
Значение счетчика количества отключений (1-255)
0-счетчик не установлен
Наличие дополнительных выходов сигнализации и отключения мощности
1-есть, 0-нет.
1
4
3
2
∆P
(кВт)
Ton
(мин.)
P
(кВт)
Тoff
(сек.)
ОМ-1 ОГРАНИЧИТЕЛЬ МОЩНОСТИ
Un=230D AC
Io=2x8A AC1
IP20
www.fif.by
0,5
1
1,5
0
2
2,5
3
3,5
4,5
4
10
15
20
5
25
30
35
40
50
45
10 с
1
2 с
2
5
10
30
Откл.
60
30 с
2
20
1
60
90
120
180
С
240
10
U> R
P>
U
1 2 3 4 5 6 7 8
I
ОМ-1 - 3/30 - Н - 0 - 10 - 1
2
Технические характеристики
Напряжение питания, В 50-450, 50 Гц
Диапазон контролируемой мощности, кВт 3-30
Дискретность установки мощности, грубо, кВт 3
Дискретность установки мощности, точно, кВт 0,25
Задержка отключения при перегрузке по мощности (Toff), с 1-240
Задержка повторного включения нагрузки (Ton), с 1-3600
Время отключения при:
падении напряжения ниже 160 В, с 5
повышении напряжения более 260 В, с 0,1
перегрузке по току, с 0,1
Максимальный ток контактов реле, А 2х8 АС1
Исполнительные контакты 2NO/NC(2 переключающих)
Погрешность измерения:
напряжения в диапазоне 50-300 В, % не>2
напряжения в диапазоне 3-100 A, % не>3
Диапазон рабочих температур, °С -25÷50
Диаметр сквозного отверстия измерительной цепи, мм D=12,5
Габариты 4 модуля (70х90х65)
Монтаж на DIN-рейке 35 мм
Функциональные особенности
1. Встроенный счетчик количества отключений нагрузки при перегрузке по мощности:
- при превышении установленного значения блокируется подключение нагрузки к сети питания. Сброс счетчика возможен
при установке переключателя времени Тoff в положение “С”. Установка значения счетчика (от 1 до 255) оговаривается при
заказе.
2. Сохранение в энергонезависимой памяти причины отключения нагрузки, считывание информации при подключении
компьютера.
3. Выбор режима работы выходных реле К1 и К2.
3.1 Режим работы с одним контактором. Реле К1 управляет контактором, реле К2 используется для сигнализации о
перегрузке по мощности. Схема включения показана на рис.5. Так как контакт реле К1 переключающий, можно
использовать контакторы с нормально разомкнутыми (НР) или нормально замкнутыми (НЗ) контактами. При применении
НЗ контактора в нормальном режиме работы его управляющая катушка находится в обесточенном состоянии,
нет потребления мощности контактором от сети питания. Недостаток: при отсутствии питания на ограничителе и наличии
питания на контактах контактора нагрузка остается подключенной к сети питания при перегрузке по мощности или
аварийном режиме. Это устраняется правильным монтажом: питание ОМ-1 и контактора должны иметь общие точки
подключения к фазам без промежуточных соединений.
Рис.1 Диаграмма работы ОМ-1 с приоритетной нагрузкой.
Pпотр.
Pн
Pп
Pогр.
К2
К1
toff
t=0,1s
toff toffton ton ton ton
мощность на
нагрузке
