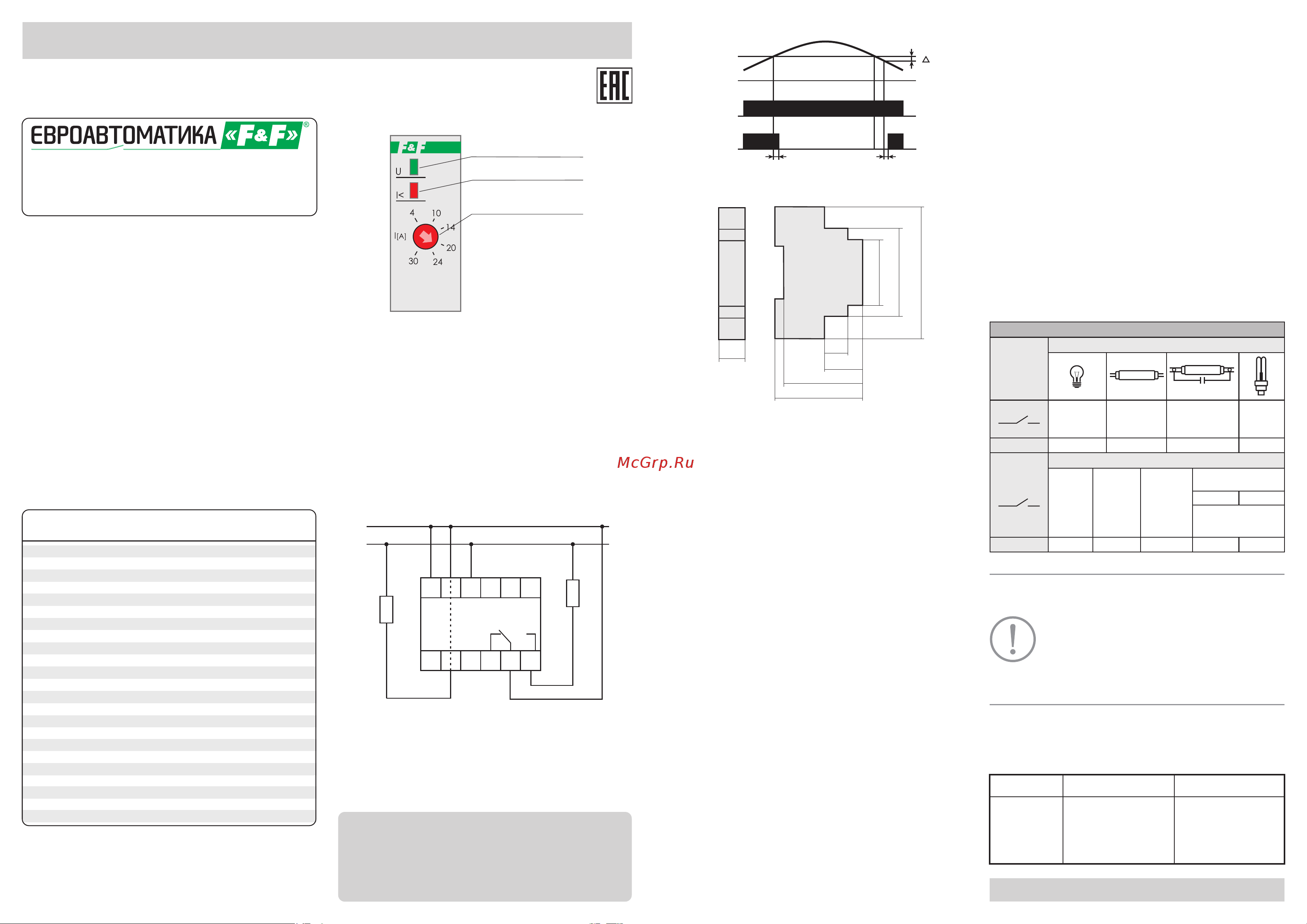

Размеры корпуса
Диаграмма работы
Обслуживание
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
Срок службы – 10 лет.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Требование безопасности
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
И з д е л и е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
Условия эксплуатации
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
При подк люч ении изделия необходи мо следо вать схеме
подключения.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание выполняется производителем изделия.
Пос л ега ран т ийно е о б слу ж и ван и е и зд ел и я в ы полняетс я
производителем по действующим тарифам.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Климатическое исполнение УХЛ4, диапазон рабочих температур от -
25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная,
не содержащая пыли в количестве, нарушающем работу изделие, а
также агрессивных газов и паров в концентрациях, разрушающих
металлы и изоляцию.
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
I
0,2 с
0,1 с
U
контакт
11–12
In
18
65
60
31,5
16,5
45
67
90
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения голографической наклейки.
В гарантийный ремонт не принимаются:
-изделия, имеющие повреждения механического характера;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
Условия транспортировки и хранения
Условия реализации и утилизации
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
пр оизвод ителя в за крыты х пом ещениях с ес те ст ве нно й
вентиляцией при температуре окружающего воздуха от минус 50° до
плюс 50 °С и относительной влажности не более 80 % при
температуре +25 °С.
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750VA
2000W 1000W 750W
500W
0,9kW
16A
16A
16А
4000VA
Таблица 1
Реле тока PR-615 изготовлено и принято в соответствии с
требова ниями ТУ BY 590 61 87 49 .027-2017, де йс твующей
технической документации и признано годным для эксплуатации.
Свидетельство о приемке
Не выбрасывать данное устройство вместе
с другими отходами!
В соответствии с законом об использованном
оборудовании, бытовой электротехнический
мусор можно передать бесплатно и в любом
количестве в специальный пункт приема.
Электронный мусор, выброшенный на свалку
или оставленный на лоне природы, создает
угрозу для окружающей среды и здоровья
человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
Rп – приоритетная нагрузка;
Сквозной канал между клеммами 5, 8.
Rн – неприоритетная нагрузка.
Подключение
3. Цепь питания неприоритетного потребителя подключить
к клемме 12 и нулевому проводу N, клемму 11 соединить с
фазой L.
Панель управления
1. Подключить питание: к клемме 1 – нулевой провод N, к
клемме 3 – фазу L.
2. Провод приоритетного потребителя пропустить через
сквозной канал в корпусе и подключить к фазе L, второй – к
нулевому проводу N.
Схема подключения
Реле можно применять и в трехфазной сети. В случае
симметричных потребителей достаточно подключить одно
реле к любой фазе, для несимметричных требуется
использование трех реле PR-615.
Назначение
Предназначено для отключения неприоритетной нагрузки
при превышении установленного значения потребляемого
тока, а потребители приоритетной цепи остаются
п о д к л ю ч е н н ы м и к п и т а ю щ е й с ет и . В о з м о ж н о
использование реле в схемах защиты потоку и от короткого
замыкания в нагрузке.
Принцип работы
При пре в ышении уста н овле н ной величины тока
отключается неприоритетная нагрузка. Если значение
тока в приоритетной цепи не превышает установленное
значение, контакты реле 11-12 замкнуты и неприоритетная
нагрузка подключена к сети питания. Если измеренное
значение тока превысит установленное пороговое
значение, контакты 11-12 размыкаются, и неприоритетная
нагрузка отк л ючается. П р и с н и ж е н и и величины
пот р ебляемого то к а в приори тет ной ц е п и р еле
автоматически подключает неприоритетную цепь
(нагрузку) к сети питания.
Реле тока PR-615........................................................... 1 шт.
Комплект поставки
Упаковка......................................................................... 1 шт.
Руководство по эксплуатации....................................... 1 шт.
Технические характеристики
Монтаж на DIN-рейке 35 мм
Диаметр сквозного отверстия, мм 4
Масса, кг 0,062
Габариты, мм 18х90х65
Момент зажатия (затяжки), Нм 0,4
Артикул EA03.003.006
Тип корпуса 1S
2
Подключение винтовые зажимы 2,5 мм
Код ETIM EC001440
Задержка выключения неприоритетной цепи, с 0,1
Потребляемая мощность, Вт 0,8
Контакт неприоритетной нагрузки 1NO/NC
Максимальный ток катушки контактора, А 3 АС-15
Максимальный коммутируемый ток неприоритетной
цепи, А 16 АС-1
Задержка включения неприоритетной цепи, с 0,2
Напряжение питания, В 230 АС
Максимальная мощность нагрузки см. табл. 1
Диапазон рабочих температур, °С -25÷50
Степень защиты IP20
5
Коммутационная износостойкость >10 циклов
Диапазон регулировки тока приоритетной цепи, А 4-30
Гистерезис, % 3
Регулятор
ограничиваемого тока
Индикатор питания
Индикатор тока
PR-615
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений, вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
Реле тока PR-615
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
1
3
10
11
12
N
L
Rн
Rп
