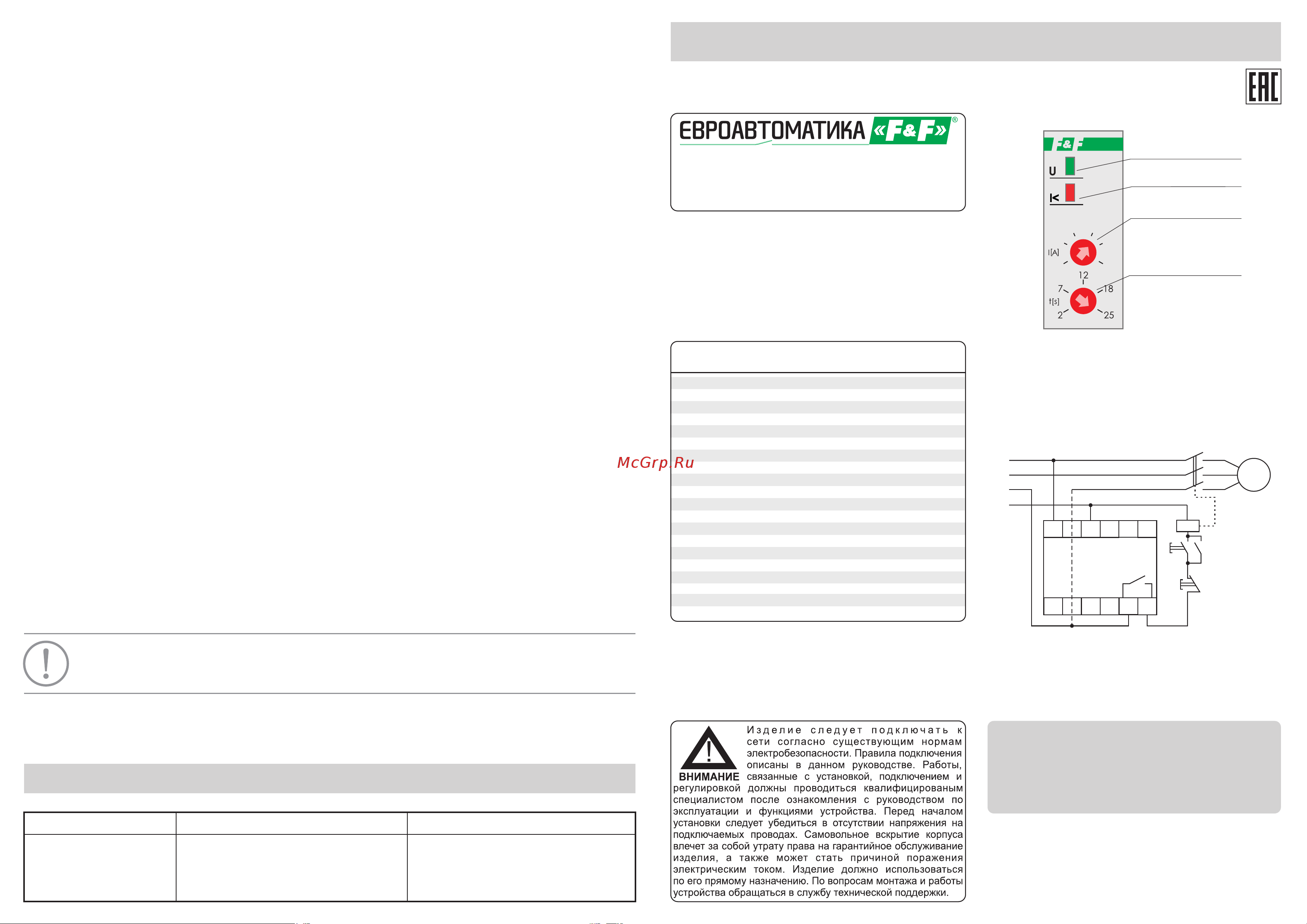

Назначение
Реле тока PR-617-02 предназначено для защиты одно и
трехфазных электродвигателей от перегрузки по току.
Возможно его применение в качестве бесконтактно-
токового выключателя для отключения электропровода в
конечных положениях, дублирование блока конечных
выключателей и т.п.
Панель управления
- через сквозной канал изделия пропустить провод другой
фазы, эту же фазу подключить к винтовому зажиму 11;
- к винтовым зажимам 1 подключить L (фаза), к зажиму 3
подключить N (ноль);
- от винтового зажима 12 провод подключить к кнопкам
управления контактором.
Монтаж
Реле тока
PR-617-02
Технические характеристики
Макс. ток катушки контактора, А 3 АС15
Напряжение питания, В/Гц 230/50
Макс. ток контакторов, А 16 АС1
Диапазон рабочих температур, °С -25÷50
2
Подключение винтовые зажимы 2,5 мм
Время задержки повторного включения, с 10-360
Диапазон регулировки тока отключения, А 4-30
5
Коммутационная износостойкость >10 циклов
Потребляемая мощность, Вт 0,8
Контакт 1NO (1 нормально открытый)
Задержка отключения (регулируемая), с 2-25
Задержка включения защиты
при пуске двигателя, с 2
Степень защиты IP20
Момент затяжки винтового соединения, Нм 0,4
Габариты, мм 18х90х65
Тип корпуса 1S
Монтаж на DIN-рейке 35 мм
Код ETIM EC001440
Артикул EA05.001.003
Установка
ограничиваемого
тока
Индикатор питания
Индикатор тока
Установка задержки
отключения
PR-617-02
5
4
3
2
1
0,5
Руководство по эксплуатации
ТУ BY 590618749.020-2013
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Упаковка.......................................................................... 1 шт.
Руководство по эксплуатации....................................... 1 шт.
Комплект поставки
Реле тока........................................................................ 1 шт.
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений, вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
Реле тока PR-617-02 изготовлено и принято в соответствии с требованиями ТУ BY 590618749.020-2013, действующей
технической документации и признано годным для эксплуатации.
Свидетельство о приемке
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
1
3
4
6
5
7
9
10
11
12
L1
L2
L3
N
K
М
3~
К1.1
К1.2
ПУСК
СТОП
