М – электродвигатель (электроустановка);
Rt – датчик(и) температуры.
К – контактор;

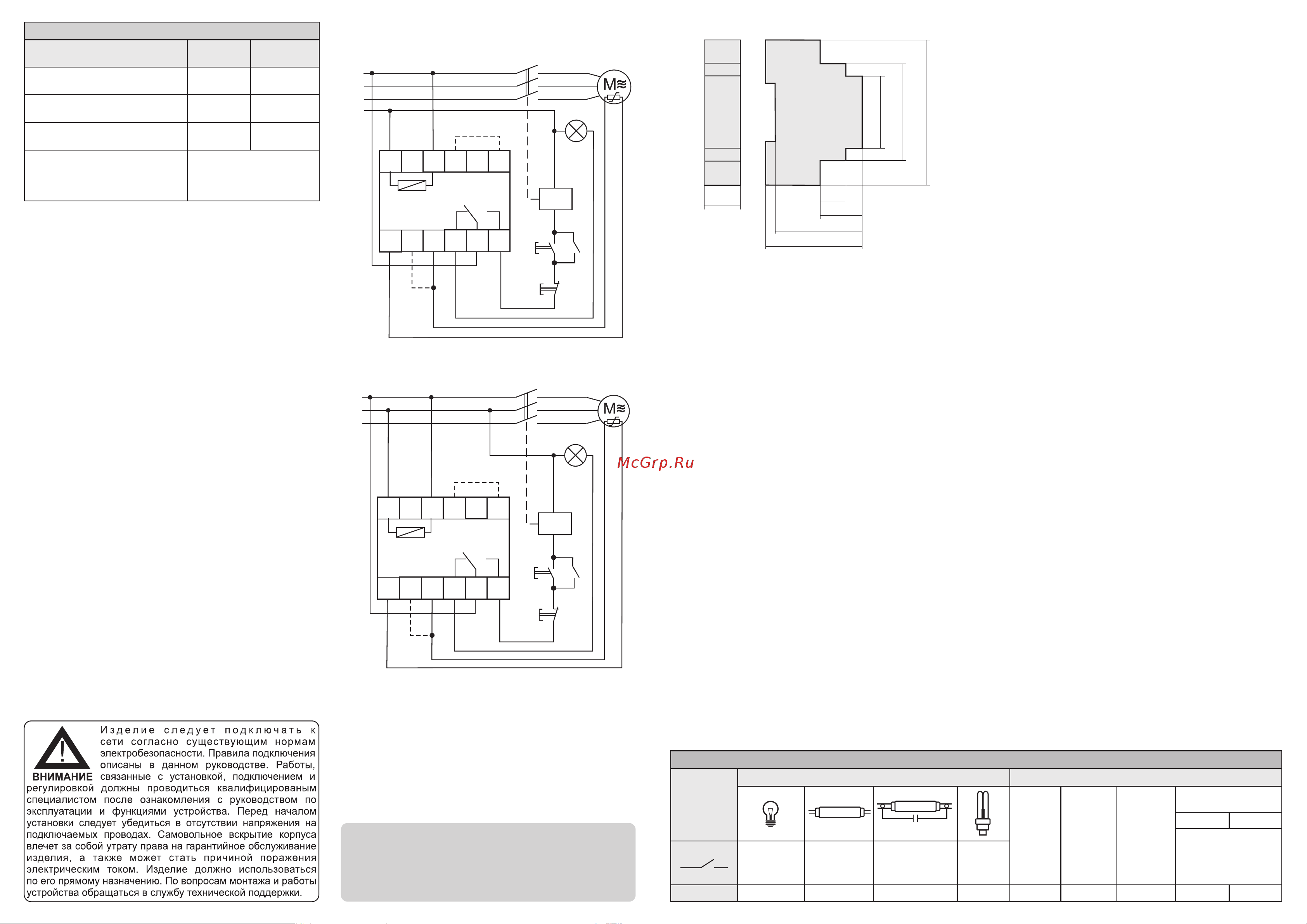

Схемы подключения
Схема подключения изделия для сети с изолированной
нейтралью:
Схема подключения изделия для сети с нейтралью:
Размеры корпуса
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Требование безопасности
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабоче е пол оже ние в
пространстве - произвольное. Высота над уровнем моря до
2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Эк сплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Обслуживание
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
вид о м з а кр ы т о го тра н с порта, обеспечивающ и м
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80 % при температуре +25°С.
В гарантийный ремонт не принимаются:
- изделия, бывшие в негарантийном ремонте;
-изделия, и меющие повреждения механич еского
характера;
-изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
- изделия, предъявленные без паспорта предприятия;
Утилизировать как электронную технику.
Изделия реализуются через дилерскую сеть предприятия.
Условия реализации и утилизации
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
Срок службы – 10 лет.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
При подключении изделия необходимо следовать схеме
подключения.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
18
65
60
31,5
16,5
45
62
90
Rt
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
L3
ПУСК
СТОП
K1.2
K1.1
K
N
Rt
1
2
3
4
5
6
7
8
9
10
11
12
L1
L2
L3
ПУСК
СТОП
K1.2
K1.1
K
Монтаж устройства должен производиться специально
обученным персоналом после предварительного
ознакомления с данной инструкцией.
ВНИМАНИЕ!
* Сброс блокировки осуществляется путем снятия и
повторной подачи напряжения питания на реле.
Перемычка между клеммами 4-6 отсутствует –
номинальное напряжение питания 127...450 В AC/DC.
Перемычка между клеммами 4-6 установлена –
номинальное напряжение питания 24...127 В AC/DC.
Функция автоматического
повторного включения
Перемычка между клеммами 8-9 установлена – реле
работает без функции автоматического повторного
включения после аварийного отключения.
Подключение
1. Отключить напряжение питания.
2. Провода питания реле подключить к клеммам 1-3.
Выбор напряжения питания
Перемычка между клеммами 8-9 отсутствует – реле
работает с функцией автоматического повторного
включения после аварийного отключения.
В зависимости от напряжения питания устройства, для его
правильного функционирования, между клеммами 4-6
устанавливается перемычка.
Перемычка устанавливается: при номинальном
напряжении питания 24...127 В AC/DC.
Перемычка не устанавливается: при номинальном
напряжении питания 127...450 В AC/DC.
6. Включить напряжение питание.
3. К клеммам 7-9 подключить датчик (датчики)
температуры.
4. Фазный проводник подключить к клемме 11.
5. Нагрузку подключить согласно одной из приведенных
далее схем подключения.
Индикация режимов работы
Режим
Индикатор
реле «R»
Индикатор
аварии «AL»
Реле включено, сопротивление в
норме
Горит
Мигает 1 раз
в секунду
Сопротивление ниже нижнего
порога (К.З. в цепи датчиков)
Не горит
Горит
Сопротивление выше верхнего
порога
Не горит
Мигает 4
раза/с.
Реле заблокировано после
аварии по верхнему либо
нижнему порогам (при
установленной перемычке 8-9)*
Попеременно мигают 1
раз в секунду
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750VA
2000W 1000W 750W
500W
0,9kW16A
16А
4000VA
Таблица 1
