Длина линии питания датчиков может достигать 50 метров.
При большом расстоянии сечение проводников должно
2
быть не менее 1,5 мм , сопротивление линии питания
датчиков не более 20...30 Ом.
ВНИМАНИЕ!
Если корпус резервуара выполнен из диэлектрика, зонд
СОМ должен быть установлен ниже зонда MIN.
Не допускается прокладка линий питания зондов уровня в
одной трассе совместно с силовыми проводами, а также с
про водам и , с оздаю щ и ми вы с ок о ч а стотн ы е и л и
импульсные помехи.
Если резервуар металлический, общий электрод зонда
СОМ должен быть соединён с резервуаром. Резервуар
должен быть заземлен.
Для устойчивой работы реле необходимо отрегулировать
чувствительность зондов под конкретный тип жидкости
(диапазон сопротивления: 5 кОм – увеличение, 150 кОм –
уменьшение).
Не используйте данный тип датчиков для измерения
уровня легковоспламеняющихся жидкостей.
При достижении жидкостью уровня MAX, светодиод R
мигает с частотой 2 раза в секунду, через время задержки
включения Тз контакты реле 7-9 замыкаются, насос
включен – резервуар снова откачивается, светодиод R
постоянно светится, L – не светится.
Включается установкой перемычки между клеммами
4 и 6.
Режим наполнения
При повышении уровня жидкости до уровня MIN и
нахождении ее на уровне между MIN и MAX – режим
работы реле не меняется: контакты реле 7-9 разомкнуты,
насос отключен – резервуар не откачивается. Индикатор R
не светится, светодиод L мигает с частотой 2 раза в
секунду.
Далее цикл работы повторяется.
2. Одноуровневое реле.
Режим откачки
Монтаж, общие требования
безопасности
При снижении уровня жидкости ниже уровня MAX контакты
7-9 остаются разомкнутыми, насос отключен – резервуар
не наполняется. Светодиод R не светится, светодиод «L»
мигает с частотой 2 раза в секунду.
При достижении жидкостью уровня MIN режим работы
реле не меняется: контакты реле 7-9 замкнуты, насос
включен – резервуар наполняется. Индикатор R
непрерывно светится, L – не светится.
Когда уровень жидкости находится ниже зонда MIN,
контакты реле 7-9 замкнуты, насос включен – резервуар
наполняется. Индикатор R непрерывно светится, L – не
светится.
При достижении жидкостью уровня MAX светодиод R
мигает с частотой 2 раза в секунду, L – светится, через
время задержки отключения Тз (устанавливается
регулировкой на панели в интервале от 0,5 до 10 с)
контакты реле 7-9 размыкаются, насос отключен –
резервуар не наполняется. После размыкания контактов
светодиод R гаснет.
При подаче питания через 2 секунды реле входит в
рабочий режим.
При достижении жидкостью уровня MIN, светодиод R
мигает с частотой 2 раза в секунду, светодиод L гаснет,
через время задержки отключения Тз замыкаются
контакты реле 7-9, насос включен – резервуар
наполняется. После замыкания контактов светодиод R
постоянно светится.
Далее цикл работы повторяется.
Режим откачки
Включается установкой перемычки между клеммами
4 и 6.
Когда уровень жидкости выше уровня MAX контакты реле
7-9 замкнуты, насос включен – резервуар откачивается,
светодиод R постоянно светится, L – не светится.
При снижении уровня жидкости ниже уровня MAX контакты
7-9 остаются замкнутыми, насос включен – резервуар
откачивается. Светодиод R светится, светодиод L не
светится.
При снижении уровня жидкости до уровня MIN, светодиод
R мигает с частотой 2 раза в секунду, L – светится, через
время задержки отключения Тз размыкаются контакты
реле 7-9, насос отключен – резервуар не откачивается.
Индикатор R не светится, L – светится.
При подаче питания через 2 секунды реле входит в
рабочий режим.
Обрыв зондов может привести к аварийной ситуации.
В целях избежания таких ситуаций своевременно
проводите обслуживание реле и зондов.
Размеры корпуса
Для измерения уровня неэлектропроводных жидкостей и
сыпучих материалов применяйте поплавковые либо
другие датчики, предназначенные для данных целей.
ВНИМАНИЕ!
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Условия эксплуатации
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Размеры зонда
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Требование безопасности
Эк сплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.
65
30
15
90
62
45
18
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления.
При подключении изделия необходимо следовать схеме
подключения.
Изделия реализуются через дилерскую сеть предприятия.
Срок службы – 10 лет.
- изделия, бывшие в негарантийном ремонте;
Гарантийные обязательства
В гарантийный ремонт не принимаются:
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
-издел ия, имеющие поврежд ения механичес кого
характера;
- изделия, предъявленные без паспорта предприятия;
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
-изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
вид о м за к р ы того т р анспо рта, обеспечивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25°С.
Условия реализации и утилизации
Утилизировать как электронную технику.

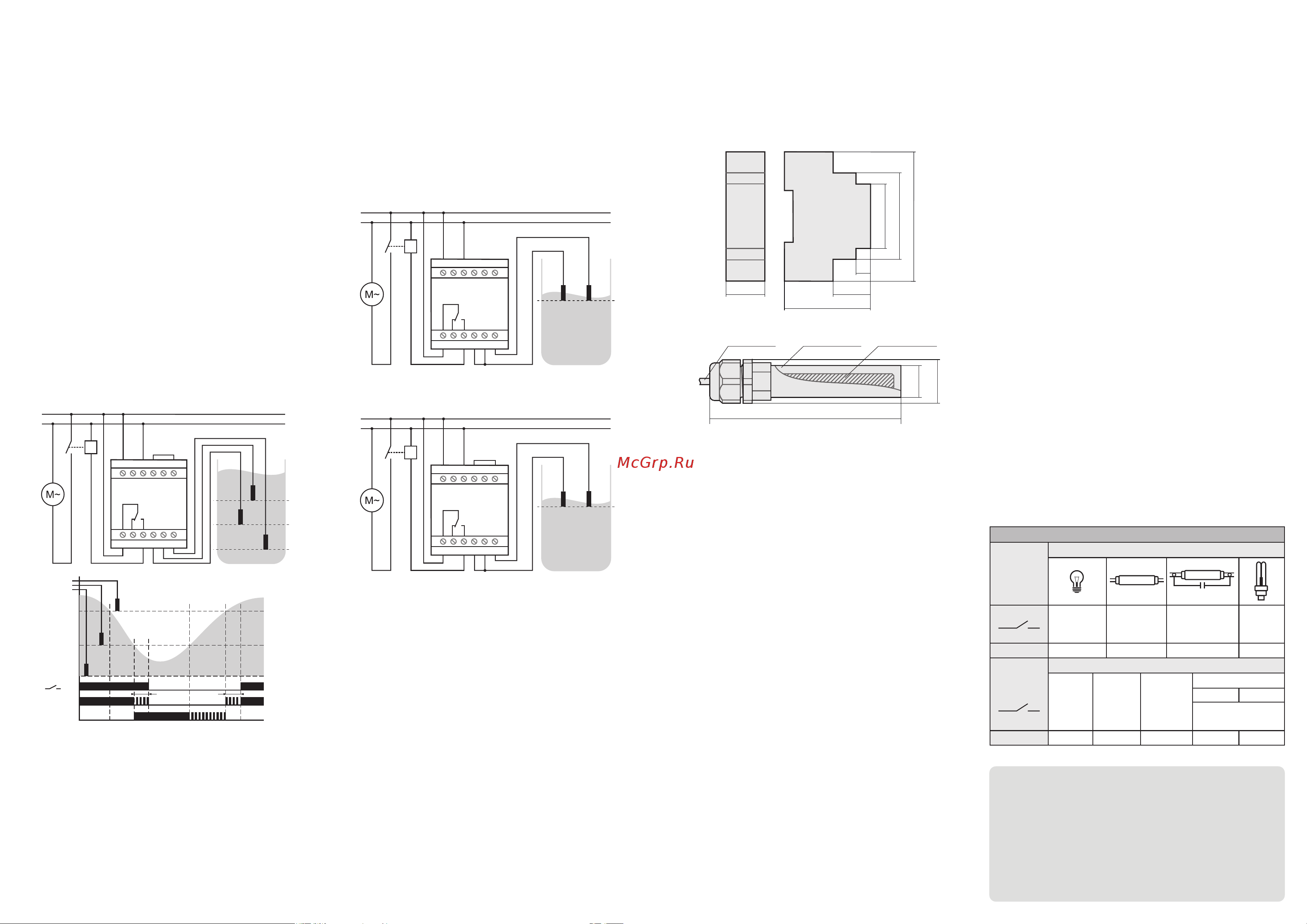

MAX+
MIN
COM
MIN
MAX
COM
1 2
3
4
5
6
87 9 10
11 12
K1.1
K
+/L +/L
-/N -/N
Ø17
105,5
Ø22
стержень Ø8 мм
нерж. сталь
трубка
полиэстирол
кабельный
ввод
7-9
R
L
MAX
MIN
COM
Tз Tз
MIN
MAX
COM
MAX
MIN
COM
1 2
3
4
5
6
87 9 10
11 12
K1.1
K
+/L+/L
-/N-/N
MAX+
MIN
COM
MIN
MAX
COM
1 2
3
4
5
6
87 9 10
11 12
K1.1
K
+/L +/L
-/N -/N
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1
АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,18А
325VA
1000W 500W 325W
250W
0,45kW
8A
8A
8А
2000VA
Таблица 1
ВНИМАНИЕ!
При включении питания реле входит в рабочий режим через
2 секунды во избежание ложного срабатывания в результате
случайного замыкания цепи датчиков (наличие брызг, небольших
волн и т.п.).
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
