Назначение
Контактор электромагнитный ST25-40/24 в модульном
исполнении предназначен для коммутации электрических
цепей повышенной мощности в промышленности.
Подача напряжения питания на катушку контактора приводит к
переключению контактов. Рабочее состояние контактора
сигнализируется поднятым красным флажком на лицевой
панели. После отключения напряжения питания контакты
возвращаются в своё первоначальное положение.
Принцип работы
ST25-40/24
Контактор электромагнитный
Упаковка................................................................................. 1 шт.
Комплект поставки
Руководство по эксплуатации............................................... 1 шт.
Контактор ST25-40/24............................................................ 1 шт.
Технические характеристики
Диапазон рабочих температур, °С -25...+50
Габариты (Ш×В×Г) 36х81х65
Максимальный ток нагрузки, А 25
Мощность нагрузки, кВт
- AC-1 (230 В) 9
5
Электрическая износостойкость, циклов 10
Контакты 4NO
Электрическая прочность изоляции, кВ 4
Категория перенапряжения III
Потребляемая мощность, Вт 4
Степень загрязнения среды 2
Степень защиты IР20
Монтаж на DIN-рейку 35 мм
Напряжение питание катушки, В 24 AC
- AC-3 (230 В) 2,2
6
Коммутационная износостойкость, циклов 10
Код ETIM EC001653
Подключение винтовые зажимы
2
6 мм
Масса, кг 0,168
Артикул EA13.001.018

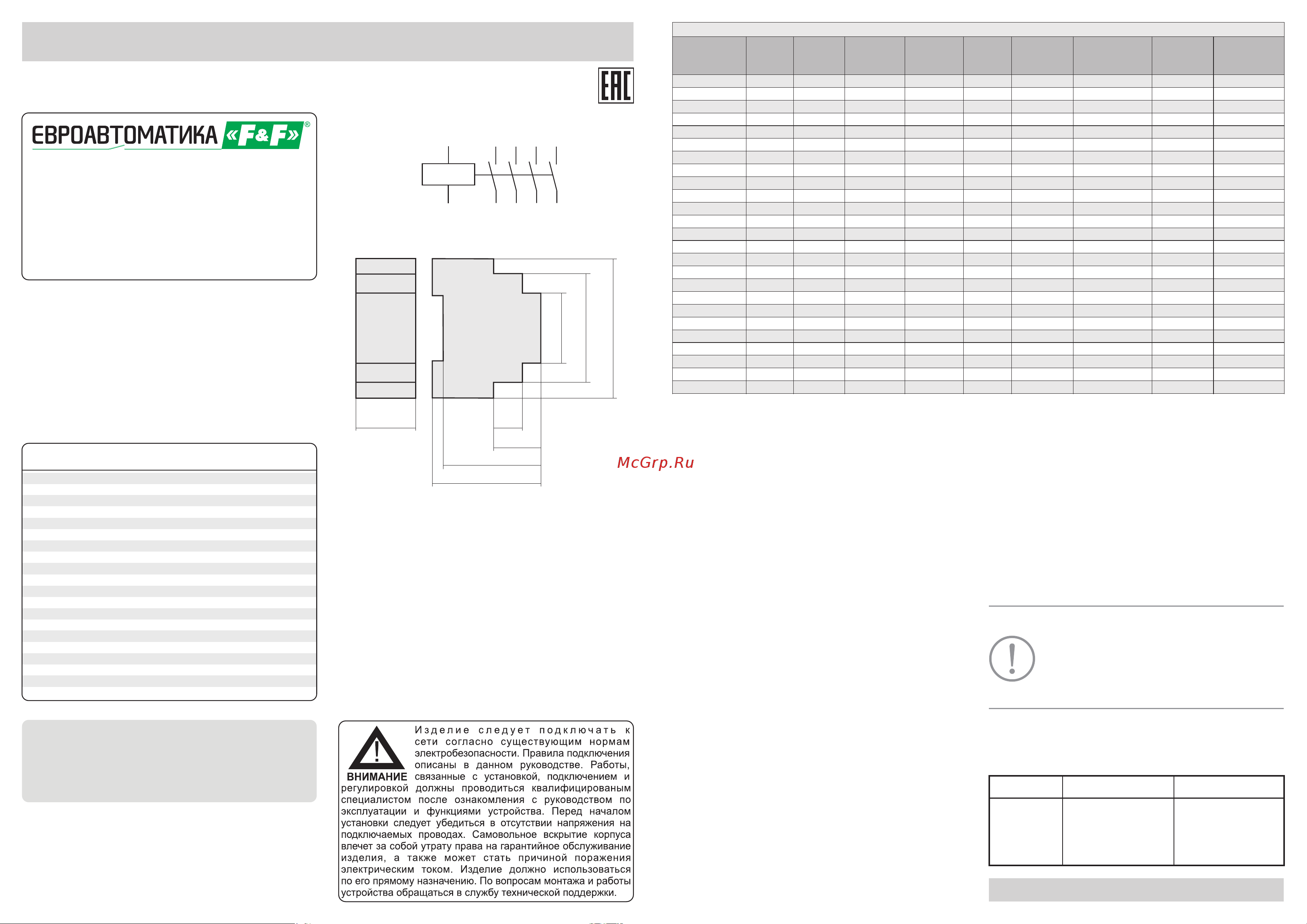

Схема подключения
Размеры корпуса
Руководство по эксплуатации
ПРОИЗВОДИТЕЛЬ:
F&F Filipowski sp. j.
Ул. Константиновская 79/81, 95-200, г. Пабьянице,
Республика Польша, +48 (42) 214 90 37, biuro@fif.com.pl
ИМПОРТЕР:
СООО «Евроавтоматика ФиФ»
Республика Беларусь, г. Лида, ул. Минская, 18А,
Служба технической поддержки: + 375 (154) 65 72 57,
60 03 80, + 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
A1
24V AC
A2 2 4 6 8
1 3 5 7
36
65
60
37
20
45
67
81
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
АССОРТИМЕНТ КОНТАКТОРОВ ЭЛЕКТРОМАГНИТНЫХ
ИЗДЕЛИЕ
Контакты
ток, А
Макс.
коммутир.
230 В, кВт
Мощность
нагрузки АС-1
Мощность
нагрузки АС-3
230 В, кВт
Управл.
напряж., В
Потребляемая
мощность, Вт
(ШхВхГ), мм
Габариты
Подключение
(винтовые
2
зажимы), мм
ST-25-02-24DC
2NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-11-24DC
1NO+1NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20-24DC
2NO
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20
2NO
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-20/24
2NO
25
4
1,3
24 AC
1,2
18х81х65
4
ST-25-11
1NO+1NC
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-30
3NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31
3NO+1NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31/24
3NO+1NC
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-40
4NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-40-24 AC/DC
4NO
25
9
2,2
24 AC/DC
4,0
36х81х65
6
ST-25-40/24
4NO
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-04
4NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-22
2NO+2NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-40-04
4NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-22
2NO+2NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40
4NO
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40/24
4NO
40
16
5,5
24 AC
6,4
52х81х65
16
ST-40-31
3NO+1NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-63-40
4NO
63
24
8,5
230 AC
6,4
52х81х65
16
ST-63-40-24 AC/DC
4NO
63
24
8,5
24 AC/DC
6,4
52х81х65
16
ST-63-40/24
4NO
63
24
8,5
24 AC
6,4
52х81х65
16
ST-63-31
3NO+1NC
63
24
8,5
230 AC
6,4
52х81х65
16
ST-100-20
2NO
100
22
8,0
230 AC
6,4
52х81х65
25
ST-100-40
4NO
100
38
13,0
230 AC
9,0
105х81х65
25
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих температур от
-25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Изделие, имеющее внешние механическ ие повреждения,
эксплуатировать запрещено.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
И з д е л и е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
-изделия, имеющие повреждения голографической наклейки.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
При подк люч ении и зделия необходимо следовать схеме
подключения.
-изделия, имеющие повреждения механического характера;
- изделия, бывшие в негарантийном ремонте;
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
- изделия, предъявленные без паспорта предприятия;
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
В гарантийный ремонт не принимаются:
Гарантийные обязательства
Срок службы – 10 лет.
Условия реализации и утилизации
Утилизировать как электронную технику.
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
Изделия реализуются через дилерскую сеть предприятия.
Условия транспортировки и хранения
Свидетельство о приемке
Контактор электромагнитный ST25-40/24 изготовлен и принят в
со ответствии с т ребован ия ми д ей ст вующей техническо й
документации и признан годным для эксплуатации.
Не выбрасывать данное устройство вместе с
другими отходами!
В соответствии с з ак он ом об испол ьзо ван ном
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
