При подключении изделия необходимо с л едовать схеме
подключения.
Требование безопасности
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
И з д ел и е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
Условия эксплуатации
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
- изделия, бывшие в негарантийном ремонте;
Гарантийные обязательства
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
Изделие, имеющее внешние механические поврежден ия,
эксплуатировать запрещено.
Срок службы – 10 лет.
Климатическое исполнение УХЛ4, диапазон рабочих температур от
-25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
В гарантийный ремонт не принимаются:
-изделия, имеющие повреждения голографической наклейки.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
- изделия, предъявленные без паспорта предприятия;
-изделия, имеющие повреждения механического характера;
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
Утилизировать как электронную технику.
Условия транспортировки и хранения
Изделия реализуются через дилерскую сеть предприятия.
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
Условия реализации и утилизации
Свидетельство о приемке
Контактор электромагнитный ST25-11-24DC изготовлен и принят в
соот ветствии с треб о ваниями действу ю щей технической
документации и признан годным для эксплуатации.
В соответствии с законом о б использова нном
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Не выбрасывать данное устройство вместе с
другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
АССОРТИМЕНТ КОНТАКТОРОВ ЭЛЕКТРОМАГНИТНЫХ
ИЗДЕЛИЕ
Контакты
ток, А
Макс.
коммутир.
230 В, кВт
Мощность
нагрузки АС-1
Мощность
нагрузки АС-3
230 В, кВт
Управл.
напряж., В
Потребляемая
мощность, Вт
Габариты
(ШхВхГ), мм
Подключение
(винтовые
2
зажимы), мм
ST-25-02-24DC
2NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-11-24DC
1NO+1NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20-24DC
2NO
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20
2NO
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-20/24
2NO
25
4
1,3
24 AC
1,2
18х81х65
4
ST-25-11
1NO+1NC
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-30
3NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31
3NO+1NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31/24
3NO+1NC
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-40
4NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-40-24AC/DC
4NO
25
9
2,2
24 AC/DC
4,0
36х81х65
6
ST-25-40/24
4NO
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-04
4NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-22
2NO+2NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-40-04
4NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-22
2NO+2NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40
4NO
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40/24
4NO
40
16
5,5
24 AC
6,4
52х81х65
16
ST-40-31
3NO+1NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-63-40
4NO
63
24
8,5
230 AC
6,4
52х81х65
16
ST-63-40-24 AC/DC
4NO
63
24
8,5
24 AC/DC
6,4
52х81х65
16
ST-63-40/24
4NO
63
24
8,5
24 AC
6,4
52х81х65
16
ST-63-31
3NO+1NC
63
24
8,5
230 AC
6,4
52х81х65
16
ST-100-20
2NO
100
22
8,0
230 AC
6,4
52х81х65
25
ST-100-40
4NO
100
38
13,0
230 AC
9,0
105х81х65
25
Назначение
Контактор электромагнитный ST25-11-24DC в модульном
исполнении предназначен для коммутации электрических
цепей повышенной мощности в промышленности.
Принцип работы
Подача напряжения питания на катушку контактора
приводит к переключению контактов. Рабочее состояние
контактора сигнализируется поднятым красным флажком
на лицевой панели. После отключения напряжения
питания контакты возвращаются в своё первоначальное
положение.
ST25-11-24DC
Контактор электромагнитный
Комплект поставки
Контактор ST25-11-24 DC...................................................... 1 шт.
Упаковка................................................................................. 1 шт.
Руководство по эксплуатации............................................... 1 шт.
Технические характеристики
Напряжение питание катушки, В 24 DC
- AC-3 (230 В) 1,3
6
Коммутационная износостойкость, циклов 10
Максимальный ток нагрузки, А 25
Электрическая прочность изоляции, кВ 4
Мощность нагрузки, кВт
Степень защиты IР20
- AC-1 (230 В) 4
5
Электрическая износостойкость, циклов 10
Контакты 1NO+1NC
Степень загрязнения среды 2
Категория перенапряжения III
Монтаж на DIN-рейку 35 мм
Диапазон рабочих температур, °С -25...+50
Потребляемая мощность, Вт 1,2
Подключение винтовые зажимы 4 мм²
Масса, кг 0,106
Артикул EA13.001.021
Габариты (Ш×В×Г) 18х81х65
Код ETIM EC001653

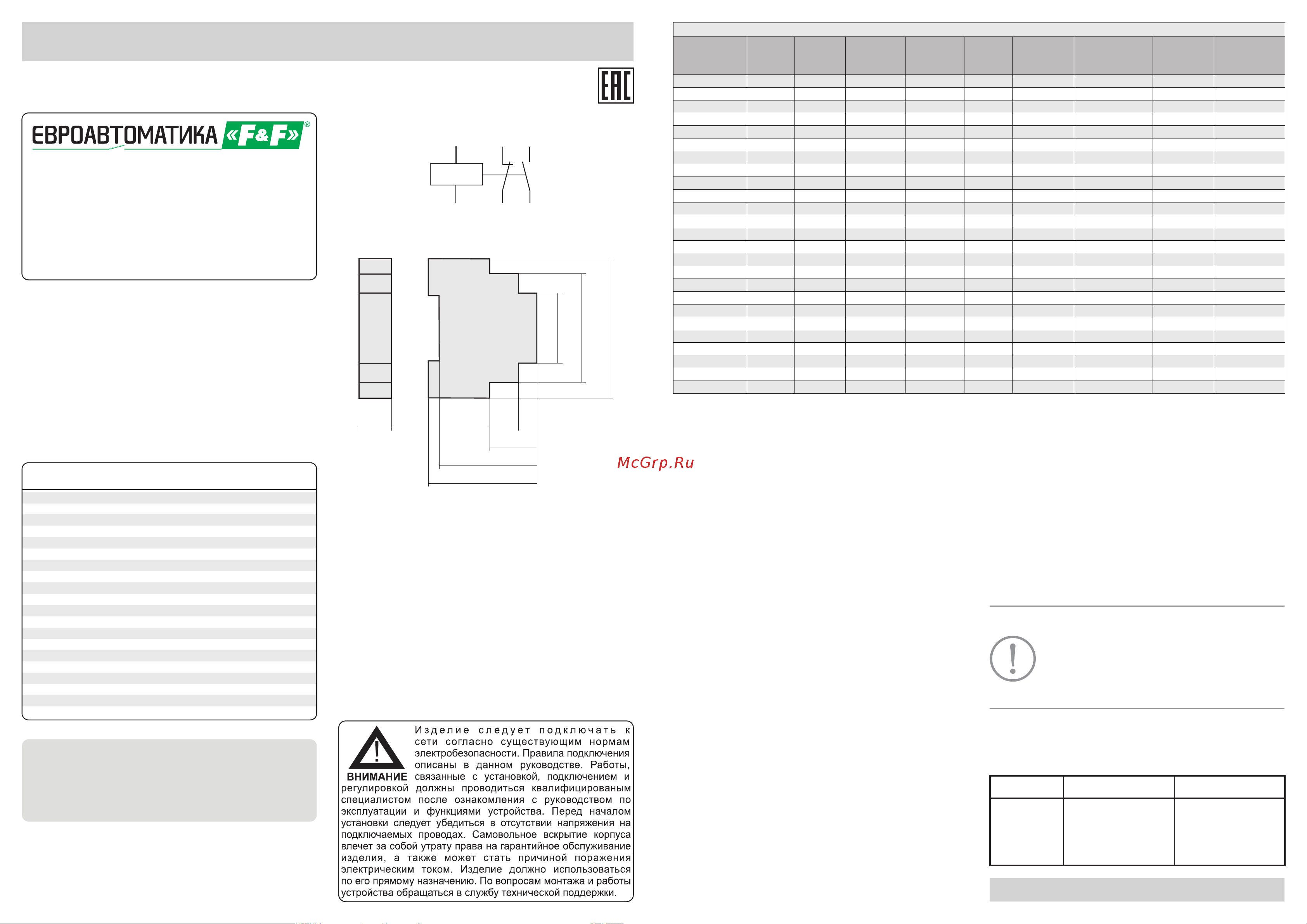

Схема подключения
Размеры корпуса
Руководство по эксплуатации
ПРОИЗВОДИТЕЛЬ:
F&F Filipowski sp. j.
Ул. Константиновская 79/81, 95-200, г. Пабьянице,
Республика Польша, +48 (42) 214 90 37, biuro@fif.com.pl
ИМПОРТЕР:
СООО «Евроавтоматика ФиФ»
Республика Беларусь, г. Лида, ул. Минская, 18А,
Служба технической поддержки: + 375 (154) 65 72 57,
60 03 80, + 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
ВНИМАНИЕ!
+
24V DC
–
R2 2
R1
1
18
65
60
37
20
45
67
81
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Обслуживание
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
