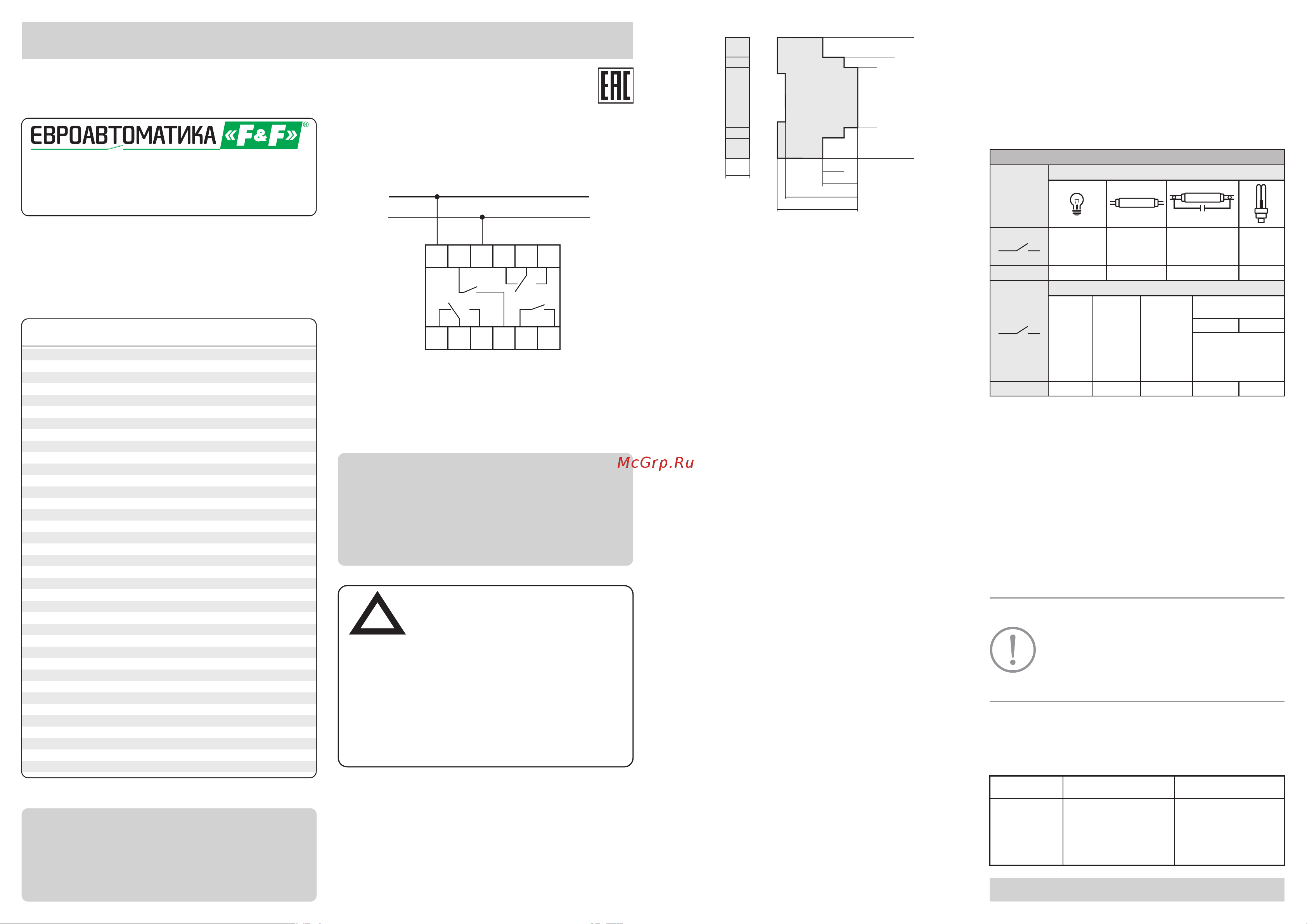

Евроавтоматика PK-4PZ-110 Инструкция по эксплуатации онлайн

Евроавтоматика PK-4PZ-110 Инструкция по эксплуатации онлайн
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
темп е ратурах) , для иск лючения пов р ежде н ий ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
В ассортименте продукции СООО «Евроавтоматика
ФиФ» имеются реле электромагнитные PK-4PZ со
следующими напряжениями питания:
џ 230, 110 V AC;
џ 12, 24, 48 V AC/DC.
Реле электромагнитное PK-4PZ-110
И з д е л и е с л е д у е т п о д к л ю ч а т ь к
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Назначение
Реле электромагнитное PK-4PZ-110 предназначено для
гальванической развязки между силовыми цепями и цепями
управления, дистанционного включения нагрузки путем
подачи управляющего напряжения на обмотку реле, а также
использования в качестве промежуточного.
Реле электромагнитное PK-4PZ-110.................................... 1 шт.
Комплект поставки
Руководство по эксплуатации.............................................. 1 шт.
Упаковка................................................................................ 1 шт.
4. Включить питание.
Подключение
1. Отключить питание.
2. Провод фазы L подключить к клемме 1, провод нуля N к
клемме 3.
3. Нагрузку подключить к клеммам в зависимости от задачи.
Схема подключения
Рел е э л е к т р ом а г н и т н о е P K - 4 P Z - 11 0 вып о л н е н о в
одномодульном корпусе для крепления на DIN-рейку 35 мм.
На передней панели имеется индикатор (светодиод)
питания/смены положения контактов исполнительно реле.
Руководство по эксплуатации
ТУ BY 590618749.027-2017
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Тип контактов 2NO/NC+2NO
Номинальное напряжение
Время срабатывания/возврата, не более, мс 40 / 20
Дополнительные данные:
Номинальное напряжение изоляции, В 400 AC
- контакт-контакт 1,0
Данные контактов:
Номинальное напряжение контактов, В 250 AC
Номинальный коммутируемый ток, А 8 AC-1
Количество контактов 4
Данные катушки:
питания (Uн), В 110 AC +10/-15%
Частота питающей сети, Гц 50
Напряжение отпускания 0,7Uн
Потребляемый ток, не более, мА 30
Напряжение пробоя, кВ:
- контакт-катушка 2,5
- при номинальной нагрузке 600
- без нагрузки 18 000
Температура окружающей среды, ºC:
- хранения -50...+50
- работы -25...+50
Индикация 1 светодиод
Максимальная частота коммутации, цикл/час:
Степень загрязнения среды 2
Категория перенапряжения III
2
Подключение винтовые зажимы, 2,5 мм
Момент зажатия (затяжки), Нм 0,4
Степень защиты корпуса IP20
Габариты (ШхВхГ), мм 18x90x65
Тип корпуса 1S
6
Механический ресурс, циклы > 3х10
Монтаж на DIN-рейке 35 мм
Код ETIM EC001437
Артикул EA06.001.015
1
2
3
4
5
6
7
8
9
10
11
12
~
~
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закрытого транспорта, обеспечивающим сохранение
упакованных изделий от механических воздействий и
воздействий атмосферных осадков. Хранение изделия
должно осуществляться в упаковке производителя в закрытых
помещениях с естественной вентиляцией при температуре
окружающего воздуха от минус 50° до плюс 50°С и
относительной влажности не более 80 % при температуре
+25°С.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность воздуха
до 80% при 25°С. Рабочее положение в пространстве -
произвольное. Высота над уровнем моря до 2000м.
Окружающая среда – взрывобезопасная, не содержащая пыли
в количестве, нарушающем работу реле, а также агрессивных
газов и паров в концентрациях, разрушающих металлы и
изоляцию.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Гарантийные обязательства
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
Гарантийное обслуживание выполняется производителем
изделия. Послегаран тийное обслу ж ивани е изделия
выполняется производителем по действующим тарифам.
Размеры корпуса
Условия эксплуатации
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Эксплуатация изделия должна осуществляться в соответствии
с требованиями, изложенными в руководстве по эксплуатации.
Изделие дол жно устанавливаться и обслу ж иватьс я
квалифицированным персоналом.
При подключении изделия необходимо следовать схеме
подключения.
При отсутствии даты продажи гарантийный срок исчисляется с
даты изготовления
Срок службы – 10 лет.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении правил
эксплуатации и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического характера;
- изделия, имеющие повреждения голографической наклейки.
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с
целью улучшения качества и не влияющие на технические
характеристики и работу изделия.
- изделия, предъявленные без паспорта предприятия;
Условия реализации и утилизации
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
18
65
60
31,5
16,5
45
62
90
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,18А
325VA
1000W 500W 325W
250W
0,45kW
8A
8A
8А
2000VA
Таблица 1
В со ответствии с з ак оном об использо ванном
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Не выбрасывать данное устройство вместе с
другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
Реле электромагниитное PK-4PZ-110 изготовлено и принято в
соответствии с ТУ BY 590618749.027-2017, требованиями
действующей технической документации и признано годным для
эксплуатации.
Свидетельство о приемке
