Евроавтоматика PF-441 [2/2] Схемы подключения

Евроавтоматика PF-441 [2/2] Схемы подключения
- контроль максимального и минимального значений напряжения;
- контроль включения нагрузки, защита от «встречного» напряжения;
4. Подключить аккумуляторную батарею: клемму «+» к клемме 4,
клемму «-» к нейтрали N.
- формирование сигнала с регулируемым временем запуска
генератора;
2. Подключить фазу L (основной ввод питания) к клемме 2, фазу L'
(резервный ввод питания) к клемме 3, нейтраль N к клемме 1.
Функциональные особенности
- работа с однофазными генераторными установками;
- наличие входа аварийного отключения нагрузки;
- работа от внешней аккумуляторной батареи напряжением 12 вольт,
емкостью 1,2...4,5 А/ч, поддержание ее заряда.
- контроль запуска генератора;
Подключение
1. Отключить питание.
3. При токе потребления до 16 А нагрузку подключить к клеммам 7 и 9
и нейтральному проводу N, схема 1. При токе потребления более 16 А
использовать контакторы, нагрузку подключить согласно схеме 2.
5. Цепь управления запуском генератора подключить к клеммам 11 и
12.
6. Кнопку SB (с фиксацией) подключить между нейтралью N и
клеммой 5.
7. К клемме 6 в зависимости от выбранной схемы 1 или 2 подключить
фазу питания нагрузки.
8.Подать питание.

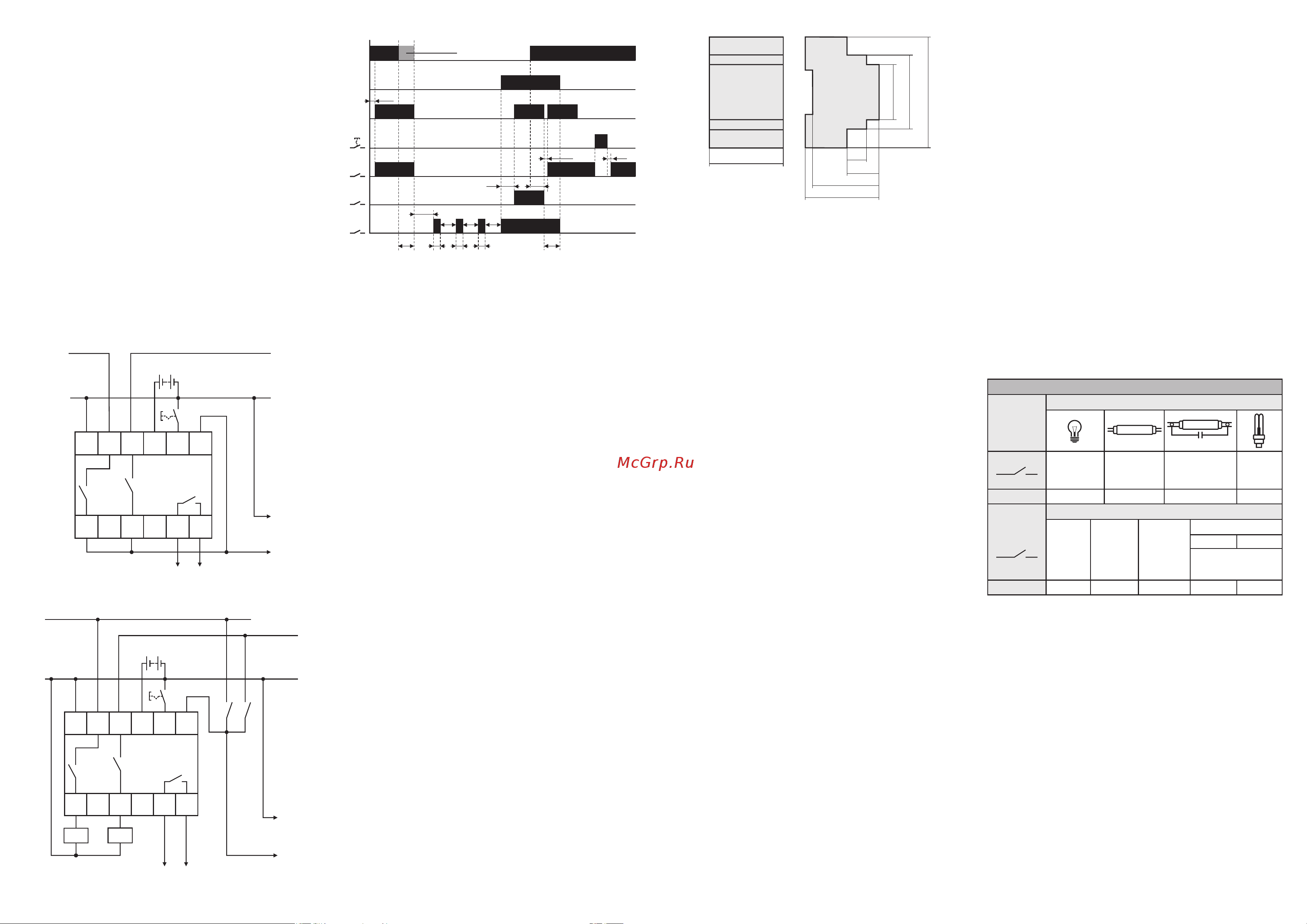

Схемы подключения
Схема 1. Подключение при токе нагрузки до 16 А
Схема 2. Подключение с контакторами при токе нагрузки свыше 16 А
Тзо – задержка отключения по порогам напряжения (1...15 с);
- автоматически по истечении 3-х минут после восстановления
напряжения основного ввода,
Тзвосст – время задержки переключения с резервного на основной
ввод (0,3 c).
При изменении на основном вводе параметров напряжения
(повышение, понижение) через время задержки отключения
размыкаются контакты 2-7 реле, нагрузка отключается.
Резервный ввод – ввод питания от генератора;
Тзвкл – задержка включения при подаче питания или снятии
сигнала блокировки (≤2 сек.);
Тззг – время задержки запуска генератора (15 с);
Тз – длительность сигнала запуска генератора (5...120 с);
Uk – напряжение контроля переключения нагрузки;
Работа с генератором
После выхода генератора в рабочий режим, появлении фазы L' на
клемме 3, через 10 секунд (время переключения между вводами)
замыкаются контакты 3-9 нагрузка подключается , в сеть питания от
генератор . находятся а замкнутом состоянии во а Контакты 11-12
время работы генератора.
Если после 4-х попыток генератор не запускается, реле блокируется,
формируется сигнал «Ошибка генератора» (на лицевой панели
загорается светодиод «AL» и часто мигает светодиод «START» ).
Тп – время переключения между вводами (10 с);
В случае не запуска генератора контакты 11-12 размыкаются и
сигнал запуска снимается. Через интервал, равный по длительности
трёхкратной величине времени запуска генератора, замыкаются
контакты 11-12 и сигнал подаётся снова.
снимается:Ошибка генератора
Основной ввод – ввод питания 230 В, 50 Гц;
Через 15 секунд подаётся сигнал на запуск генератора (замыкаются
контакты 11-12 цепи управления запуском генератора).
Длительность сигнала запуска регулируемая, от 5 до 120 секунд.
- отключением и последующим включением питания.
- кратковременным нажатием кнопки SB.
Генератор продолжает работать без нагрузки, остановка ДГУ
произойдет после размыкания контактов 11-12 цепи управления
запуском по истечении времени, равному трёхкратной величине
времени запуска генератора.
При пропадании напряжения сети на основном вводе и переходе на
резервный ввод на время запуска генератора питание
переключателя фаз автоматического осуществляется от PF-441
внешней аккумуляторной батареи. После запуска генератора и
появления напряжения на резервном вводе -441 питается PF
напряжением от генератора.
После восстановления напряжения на основном вводе через 10
секунд (время переключения между вводами) размыкаются
контакты 3-9, отключая нагрузку от генератора, и через время
задержки переключения (0,3 с) замыкаются контакты 2-7, подключая
нагрузку к основному вводу.
При питании -441 напряжением от сети (либо от генератора) PF
происходит заряд аккумуляторной батареи.
Диаграмма работы
1
2
3
4
5
6
7
8
9
10
11
12
L
L`
L/L`
12V DC
-
N N
N
SВ
+
Uк
Основной
ввод
Генератор
К нагрузке
Запуск
генератора
1
2
3
4
5
6
7
8
9
10
11
12
L
L`
L
L/L`
12V DC
-
N N
N
SВ
+
Uк
Основной
ввод
Генератор
К нагрузке
Запуск
генератора
KМ1
KМ2
KМ1.1 KМ2.1
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Пр и подключении изд ели я необходимо след овать схеме
подключения.
Обслуживание
Климатическое исполнение УХЛ4, диапазон рабочих температур от -
25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
Размеры корпуса
Гарантийное обслуживание выполняется производителем изделия.
Пос л егаран тийн ое обс лужи ван и е изд ел ия вып олн я ется
производителем по действующим тарифам.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Условия эксплуатации
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
И з д е л и е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Требование безопасности
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
- изделия, предъявленные без паспорта предприятия;
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с даты продажи.
Срок службы – 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации и
отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической наклейки.
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики и
работу изделия.
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
Условия транспортировки и хранения
Изделия реализуются через дилерскую сеть предприятия.
Условия реализации и утилизации
Утилизировать как электронную технику.
52
65
60
31,5
16,5
45
62
90
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750VA
2000W 1000W 750W
500W
0,9kW
16A
16A
16А
4000VA
Таблица 1
Uк
U
U
Ocн.
ввод
Рез.
ввод
SB
3-9
11-12
2-7
Tзвкл
Tзв
Tззг
Tз
3×Tз 3×Tз 3×Tз
Tз Tз
Tп
Tзо
3×Tз
Tп
Tзвосст
изменение
параметров U
SB – кнопка аварийного отключения нагрузки.
