Евроавтоматика ZI-100-12 Инструкция по эксплуатации онлайн

Евроавтоматика ZI-100-12 Инструкция по эксплуатации онлайн

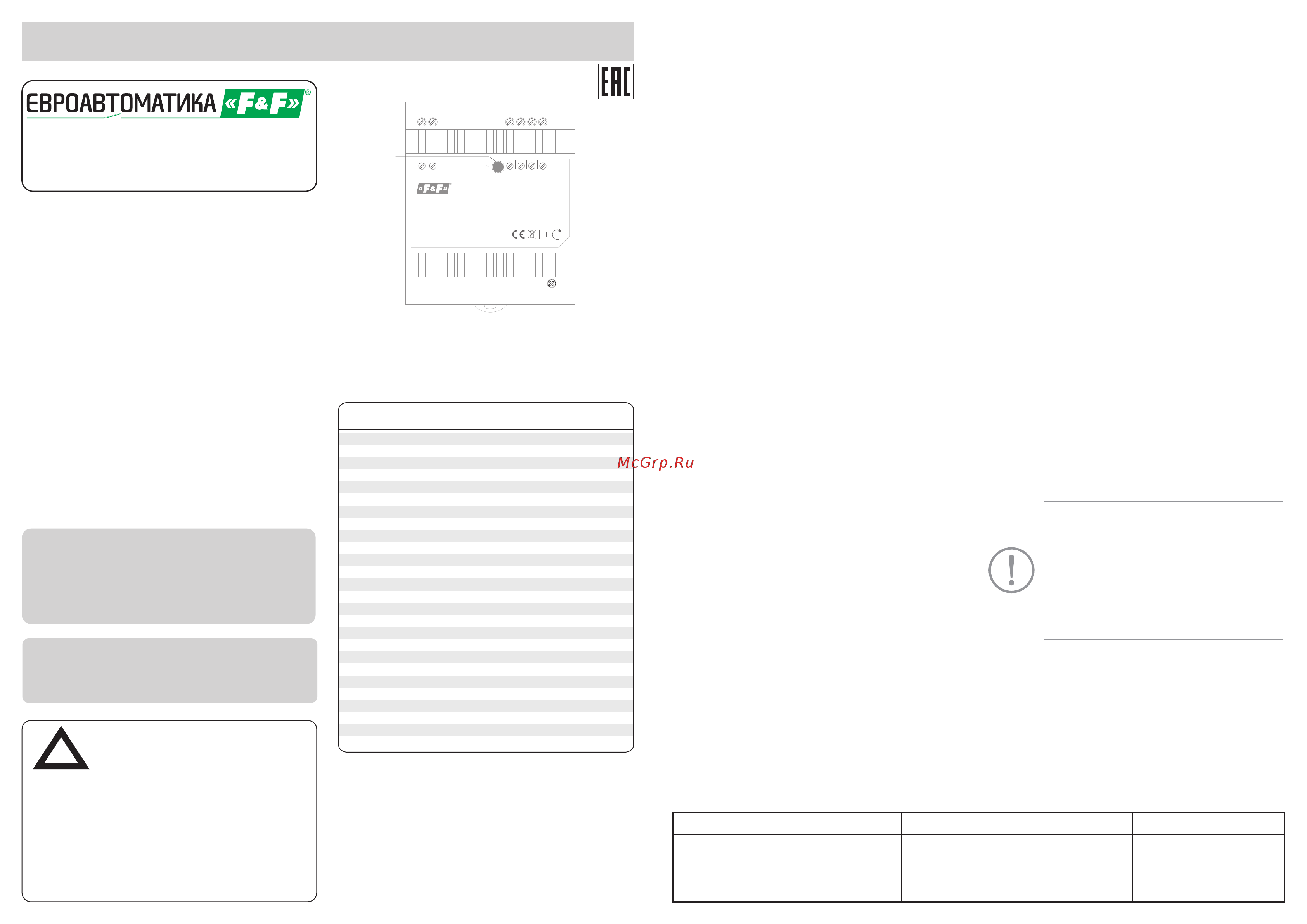

* тепловая: слишком высокая температура внутри блока
питания приводит к отключению, когда температура
опуститься до безопасного значения, выходное
напряжение будет восстановлено.
Принцип работы
Применяются в схемах питания электрических и
электронных устройств в системах промышленной
автоматики, а также информационных сетях.
Защита
Назначение
* короткое замыкание - в случае перегрузки или короткого
замыкания выходное напряжение автоматически
отключается. Блок питания циклически пытается включить
питание, и когда причина срабатывания защиты
прекращается, номинальное напряжение питания
восстанавливается;
* перенапряжение - в случае слишком высокого
напряжения на входе питание на выходе отключается.
Возврат к нормальной работе возможен после выключения
и повторного включения питания;
Блок питания позволяет, с помощью воротка Vout,
регулировать выходное напряжение в диапазоне от 10,8 до
13,8 В. Зелёный светодиод LED DC OK сигнализирует
исправность выходного напряжения. Блок питания имеет
встроенную защиту от электромагнитных помех,
перегрузки, перенапряжения и перегрева.
5. Проверить сигнализацию наличия питания.
2. Установить блок питания в распределительном щите.
Подключение
1. Отключить напряжение питания.
3. Подключить к винтовым зажимам провода питания и
нагрузки, соблюдая полярность.
4. Подать напряжение питание.
ZI-100-12
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Блок питания
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Руководство по эксплуатации
Комплект поставки
Блок питания..........................................................1
Руководство по эксплуатации..............................................1
Упаковка................................................................................1
Лицевая панель
Технические характеристики
Напряжение питания, В 180...264 AC
выходное напряжение, В 12 DC
Потребляемая мощность, Вт 100
Масса, г 310
2
Подключение Винтовые зажимы 2,5мм
Ток утечки. мА 1 (230В АС)
Монтаж на DIN-рейку 35мм
Пусковой ток, А 40 (230В АС)
Выходная мощность, Вт 100
Погрешность выходного напряжения, не более ±1%
Сигнализация питания Зеленый светодиод
Допустимая перегрузка 110-160%Iвых
напряжения, не менее ±10%
Диапазон регулировки выходного
Габариты (ШхВхГ), мм 100x90x65
Стабилизированное номинальное
КПД, не менее 88%
Степень загрязнения среды 2
Выходной ток, А 5
Пульсация и шум, mVp-p 240
Категория перенапряжения III
Защита короткое замыкание/перегрузка
превышение напряжения/перегрев
Порог защиты от перенапряжения, В 18...23
Степень защиты IР20
Диапазон рабочих температур, °С -20...+50
V+ V+ V- V-
DC OK
U = 180÷264 V AC / 0,7 A
in
U = 12 V DC / 8.3 A
out
ZI-100-12
AC/N AC/L
V
out
1 2 3 4 5 6
8
7
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
те м перат урах ) , д ля и с к л юче н и я повре ж дений ,
вызванных конденсацией влаги, необходимо выдержать
изделие в теплом помещении не менее 2-х часов.
ВНИМАНИЕ!
Монтаж устройства должен производиться специально
обученным персоналом после предварительного
ознакомления с данной инструкцией.
1 вход питания 230В АС - N
2 вход питания 230В АС - L
3, 4 выход питания DC - Uвых+
5, 6 выход питания DC - Uвых-
7 сигнализация питания блока
8 регулировка выходного напряжения
Срок службы 10 лет.
-изделия, имеющие повреждения механического
характера;
Гарантийные обязательства
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
-изделия, имеющие повреждения голографической
наклейки;
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
- изделия, бывшие в негарантийном ремонте;
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Свидетельство о приемки
Бл о к п и тания Z I - 1 0 0 - 12 изгот овл е н и принят
в с о от в етствии с треб о ваниями норма т ивной
документации, действующей технической документации и
признан годным для эксплуатации.
Драгоценные металлы отсутствуют
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Обслуживание
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -20...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря
до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Условия эксплуатации
Транспортировка изделия может осуществляться любым
вид ом за кр ыто го т ранспорта, обе спечива ющ им
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Условия транспортировки и хранения
Дата продажи Дата выпуска Штамп ОТК
В соответствии с законом об использованном
оборудовании, бытовой электротехнический
мусор можно передать бесплатно и в любом
количестве в специальный пункт приема.
Электронный мусор, выброшенный на свалку
или оставленный на лоне природы, создает
угрозу для окружающей среды и здоровья
человека.
Не выбрасывать данное устройство вместе
с другими отходами!
