Назначение
Применяются в схемах питания электрических и
электронных устройств в системах промышленной
автоматики, а также информационных сетях.
Подключение
1. Отключить напряжение питания.
2. Установить блок питания в распределительном щите.
3. Подключить к винтовым зажимам провода питания и
нагрузки, соблюдая полярность.
4. Подать напряжение питание.
5. Проверить сигнализацию наличия питания.
ZI-240-24
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Блок питания
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Руководство по эксплуатации
Комплект поставки
Блок питания..........................................................1
Руководство по эксплуатации..............................................1
Упаковка................................................................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.

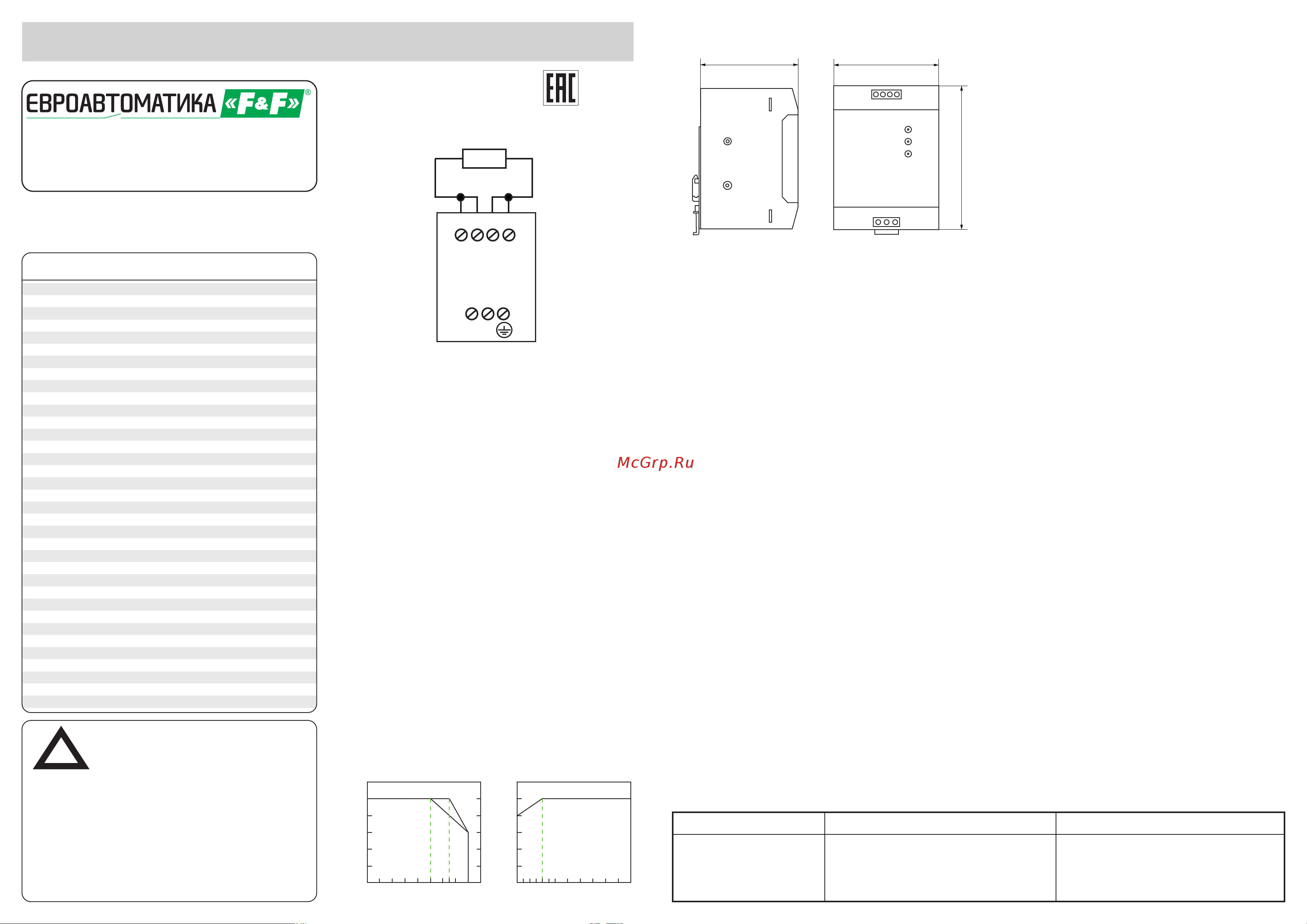

Схема подключения
Технические характеристики
Напряжение питания, В 90-264 AC/120-370 DC
Частота, Гц 47-63
Стабилизированное номинальное
выходное напряжение, В 24 DC
Диапазон регулировки выходного
напряжения, не менее ±10%
Погрешность выходного напряжения, не более ±1%
Выходной ток, А 10
Перегрузка по току (3 мин) 150%
Пусковой ток, А <35
Ток утечки (240В AC), mA 3,5
Выходная мощность, Вт 240
Минимальная нагрузка 0%
КПД, не менее 87%
Рабочая частота, кГц 100
Защита короткое замыкание/перегрузка
превышение напряжения/перегрев
Сигнализация питания Зеленый светодиод
Сигнализация аварии Красный светодиод
Пробивное напряжение «Вх.»→«Вых.», кВ 3
Пробивное напряжение «Вх.»→«GND», кВ 1,5
Пробивное напряжение «Вых.»→«GND», кВ 0,5
Сопротивление изоляции (500В DC), МОм 100
Степень защиты IР20
Потребляемая мощность, Вт 240
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С -10...+70
Температура хранения, °С -25...+58
Относительная влажность (без конденсации) 95%
Наработка на отказ (25°С), ч >188000
2
Подключение Винтовые зажимы 4 мм
Габариты (ШхВхГ), мм 130x110x90
Масса, г 1040
Монтаж на плоскость / на DIN-рейку 35мм
Uin
Uout
+ +
- -
L N
Rн
Rн - нагрузка подключаемая к блоку питания
Принцип работы
Блок питания позволяет, с помощью воротка Adjust,
регулировать выходное напряжение в диапазоне от 22 до
28 В. Зелёный светодиод LED DC OK сигнализирует
исправность выходного напряжения. Красный светодиод
LED Overload сигнализирует токовую перегрузку, либо
превышение выходного напряжения. Блок питания имеет
встроенную защиту от электромагнитных помех,
перегрузки, перенапряжения и перегрева.
Кривая понижения
в зависимости от окружающей
температуры
Нагрузка
Нагрузка
Температура ºС
Кривая понижения
в зависимости от напряжения
питания
Входное напряжение, В
100
80
60
40
20
-10 0 10 20 30 40 50
60
70 (VERTIKAL)
Vin:_230VAC
...110VAC
100
80
60
40
20
90 100 110 120 135 155 230 264
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Свидетельство о приемки
Бл ок пи тан и я ZI -24 0-2 4 и згото вл ен и пр иня т
в с оотв етс тви и с тр ебо ван иям и но рмат ивн ой
документации, действующей технической документации и
признан годным для эксплуатации.
Драгоценные металлы отсутствуют
90
130
110
4 3 2 1
5 6 7
Размеры корпуса
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря
до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закрытого транспо рта, обе с печ и вающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Штамп ОТК
Дата продажи
Дата выпуска
