Евроавтоматика OP-230 Инструкция по эксплуатации онлайн

Евроавтоматика OP-230 Инструкция по эксплуатации онлайн
Варисторная защита сетевого фильтра предохраняет
нагру з к у от п е р е н а п ряжения в с ети, а также от
ас им мет ри чн ых п е р е на пр я ж е н ий , во з н и к а ющ их
одновременно с симметричными перенапряжениями.
Работа сетевого фильтра основана на подавлении
высокочастотных составляющих, ограничении пиковых
перепадов напряжения питания, а также гашении
импульсов перенапряжения с коротким временем отклика.
Назначение
Фильтр сетевой OP-230 предназначен для подавления
индус триальных помех , распространяющихся по
питающей сети от промышленного оборудования:
кондиционеры, компенсаторные установки, импульсные
источники питания и преобразователи, электродвигатели.
Принцип работы
Конструкция фильтра OP-230 разработана с учётом
стандартов и рекомендаций МЭК, соответствует классу III
(тип D) по стандарту IEC 61643-1:2001.
Конденсаторно-дроссельная система сетевого фильтра
(симметричная) обеспечивает помехозащищенность как в
питающей сети, так и подключенных к сети питания
пользовательских устройств.
Подключение
1. Отключить напряжение.
3 . П о д к л ю ч и т ь ч е р е з п р е д о х р а н и т е л ь 1 0 А
(автоматический выключатель) фазовый провод L к
клемме 4, нейтральный провод к клемме 5.
Провод заземления PE подключить к клемме 6 и 12.
4. Нагрузку подключить к фазовому проводу L’ (клемма 8), к
нейтрали (клемма 10) и проводу заземления PE (клемма
12).
Электрическая сеть должна быть защищена разрядниками
перенапряжения класса В+С.
5. Подать питание.

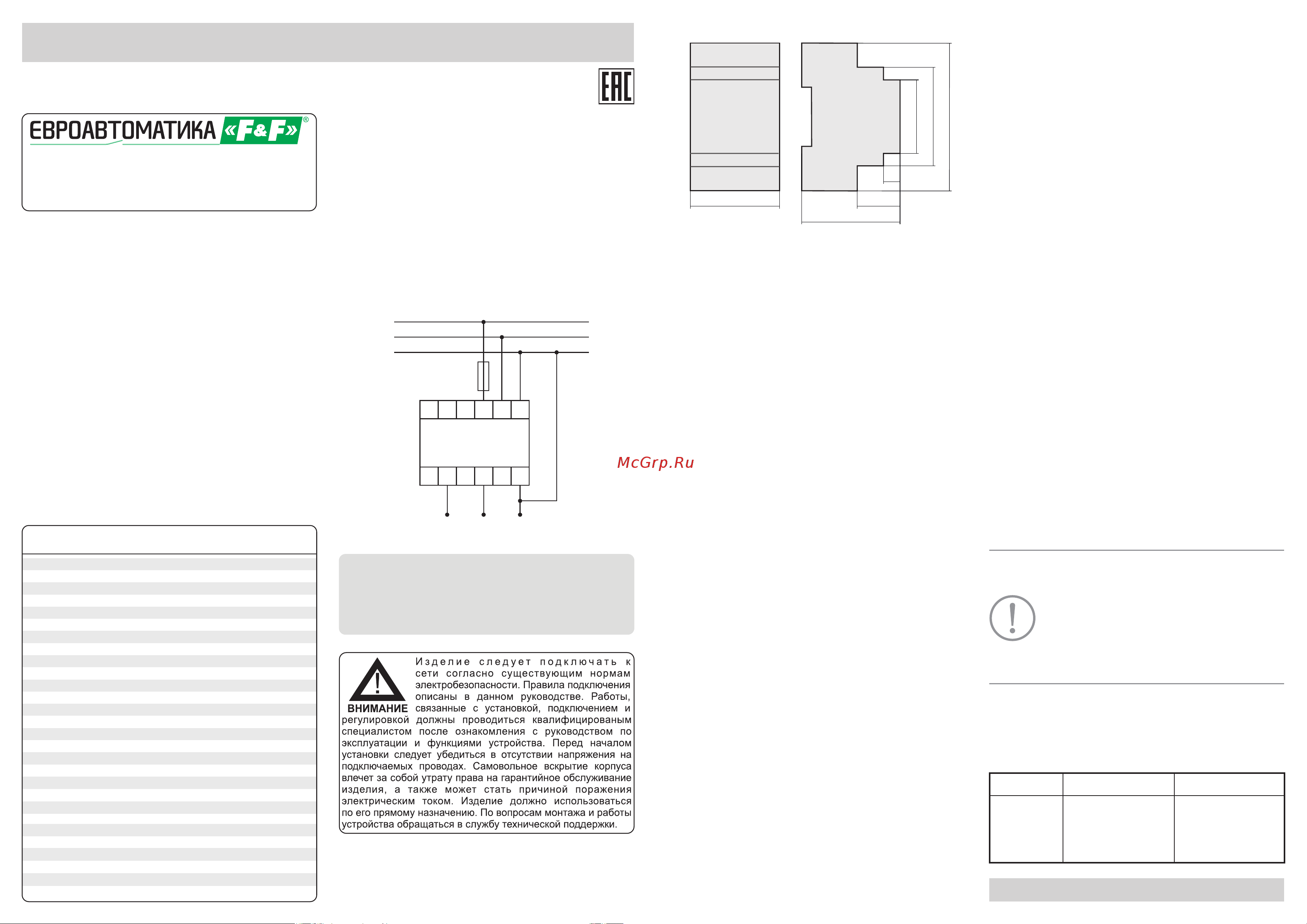

Схема подключения
2. Закрепить фильтр на DIN-рейке в распределительном
щите.
Фильтр сетевой
Руководство по эксплуатации
ТУ BY 590618749.021-2013
OP-230
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Комплект поставки
Фильтр сетевой OP-230................................................. 1 шт.
Упаковка.......................................................................... 1 шт.
Руководство по эксплуатации....................................... 1 шт.
Технические характеристики
Степень защиты IР20
между шинами L-N, L(N)-PE, кА 2,5
2
Подключение винтовые зажимы 2,5 мм
Габариты (ШхВхГ), мм 52x90x65
Задержка срабатывания, нс 25
Код ETIM EC002564
Категория перенапряжения III
Ослабление несимметричных помех, dB >69
Номинальный ток, А 10 AС-1
Максимальный разрядный ток (импульс 8/20мкс)
Импульсное напряжение между
шинами L-N, L(N)-PE, кВ 4,4
между шинами L-N, L(N)-PE, кВ 1,25
Входная индуктивность, мГн 1
Максимальное рабочее напряжение, В / Гц 255 / 50
Ток утечки, мА 0,5
Входная емкость L-N, нФ 880
Входная емкость L(N)-PE, нФ 2,2
Номинальное напряжение, В / Гц 230 / 50
Ослабление симметричных помех, dB >64
Предельно допустимое значение напряжения
Степень загрязнения среды 2
Диапазон рабочих температур, °С -25...+50
Момент затяжки винтового соединения, Нм 0,5
Тип корпуса 3S
Масса, кг 0,19
Монтаж на DIN-рейку 35мм
Артикул EA10.001.001
1
2
3
4
5
6
7
8
9
10
11
12
L
PE
N
L’ PE
к нагрузке
N’
10А
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
Обслуживание
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Размеры корпуса
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Эк сплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении изделия необходимо следовать схеме
подключения.
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
Срок службы – 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
Гарантийные обязательства
65
30
15
90
62
45
52
Условия реализации и утилизации
В гарантийный ремонт не принимаются:
-изделия, имеющие повреждения голографической
наклейки.
-издел ия, имеющие повреждения меха н и ч е с к ого
характера;
Транспортировка изделия может осуществляться любым
ви до м за кр ы то го тр ан сп о рта , обе сп еч ив а ю щ им
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25°С.
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
Условия транспортировки и хранения
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Утилизировать как электронную технику.
Изделия реализуются через дилерскую сеть предприятия.
Свидетельство о приемке
Фи л ьтр с ете вой O P- 2 30 и згото вл ен и п ри н ят в
соответствии с требованиями ТУ BY 590618749.021-2013 и
действующей технической документации и признан
годным для эксплуатации.
В соответствии с законом об использованном
оборудовании, бытовой электротехнический
мусор можно передать бесплатно и в любом
количестве в специальный пункт приема.
Электронный мусор, выброшенный на свалку
или оставленный на лоне природы, создает
угрозу для окружающей среды и здоровья
человека.
Не выбрасывать данное устройство вместе
с другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
