Инструкция по эксплуатации Страница: 1

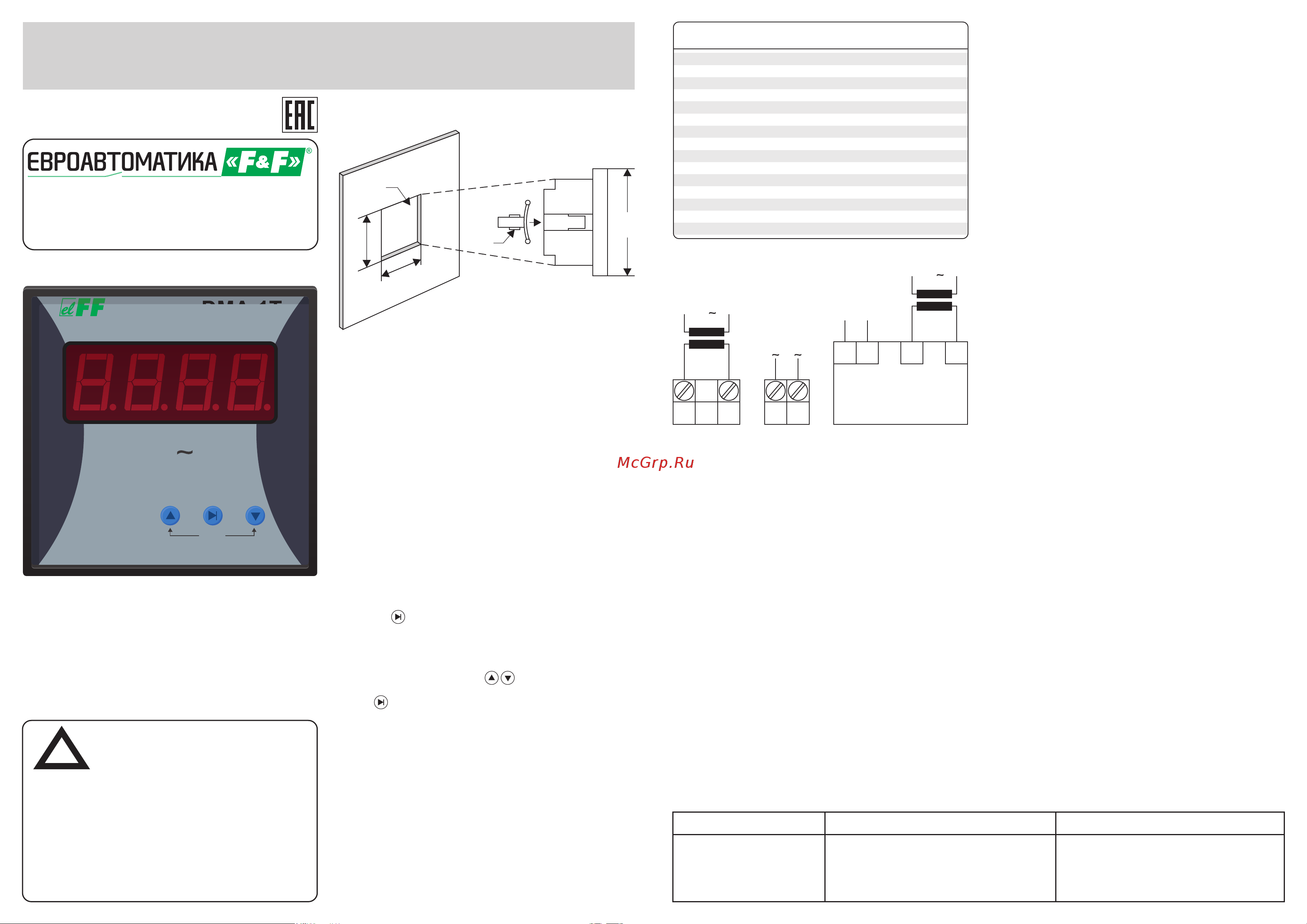

Евроавтоматика DMA-1T Инструкция по эксплуатации онлайн

Назначение:

Индикатор напряжения DMA-1T используется для

непрерывного считывания значений тока потребляемого

нагрузкой в однофазной сети переменного тока.

Монтаж:

Подключение:

1. Отключить питание.

2. Снять боковые держатели, удерживающие индикатор.

3. Поместить индикатор в монтажное отверстие.

4. Установить крепежные кронштейны и подтолкнуть их к

стене, в которой монтируется индикатор.

5. П од к л юч и т ь и с точ н ик п и тан и я и н д ик ат о ра в

соответствии с маркировкой к клеммам 1 и 2.

6. Пропустить цепь нагрузки через измерительные клеммы

3 ÷ 5 в соответствии с указанием:

- для тока <5 A непосредственно на клеммы индикатора;

- для тока >5 А, необходимого через измерительный

трансформатор тока с номинальным током вторичной

обмотки 5 А.

7. Использовать кнопки, чтобы установить значение

первичного тока используемого трансформатора тока,

чтобы индикатор показывал фактическое значение токов,

протекающих в измерительной системе.

Установка текущего первичного

значения трансформатора:

Нажмите >2 секунд. Указатель перейдет в режим

настройки первичного тока трансформатора. Это значение

является общим для всех трех трансформаторов тока. В

памяти индикатора имеются значения первичных токов

стандартных версий трансформаторов тока в диапазоне 1

÷ 9000А. Используйте кнопки для выбора первичного

значения тока подключенного трансформатора. Нажмите

кнопку , чтобы принять настройки.

DMA-1T

Цифровой указатель

тока

Лицевая панель:

Изделие следует подключать к однофазной

сети согласно существующим нормам

электробезопасности. Правила подключения

описаны в данном руководстве. Работы,

связанные с установкой, подключением и

регулировкой должны проводиться квалифицированым

специалистом после ознакомления с инструкцией по

эксплуатации и функциями устройства. Перед началом

установки следует убедиться в отсутствии напряжения на

подключаемых проводах. Самовольное вскрытие корпуса

влечет за собой утрату права на гарантийное обслуживание

изделия, а также может стать причиной поражения

электрическим током. Изделие должно использоваться

по его прямому назначению. По вопросам монтажа и работы

устройства обращаться в службу технической поддержки.

ВНИМАНИЕ

Комплект поставки

Указатель тока......................................................................1

Руководство по эксплуатации..............................................1

Упаковка............................................................................1

ВНИМАНИЕ!

Перед подключением изделия к электрической сети (в

случае его хранения или транспортировки при низких

температурах), для исключения повреждений,

вызванных конденсацией влаги, необходимо

выдержать изделие в теплом помещении не менее 2-х

часов.

Штамп ОТК

Дата продажиДата выпуска

Руководство по эксплуатации

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

66 мм

Монтажное

отверстие

Зажим

72 мм

DMA-1T

Set

Clear

DMA-1T

ВНИМАНИЕ!

Для токов <5 A и прямого подключения (без

трансформатора тока) установите значение 5.000 (пять

тысяч).

Функция Clear не активна.

Требование безопасности:

Эксплуатация изделия должна осуществляться в

соответствии с требованиями, изложенными в руководстве

по эксплуатации. Перед установкой необходимо убедиться

в отсутствии внешних повреждений устройства. Изделие,

имеющее внешн ие м еха ничес ки е пов ре жд ен ия ,

эксплуатировать запрещается. Не устанавливайте реле

без защиты в местах, где возможно попадание воды или

солнечных лучей. Изделие должно устанавливаться и

обслуживаться квалифицированным персоналом. При

подключении изделия необходимо следовать схеме

подключения.

Гарантийные обязательства:

Гарантийный срок эксплуатации изделия – 24 месяца с

даты продажи. Срок службы – 10 лет. При отсутствии даты

пр одажи гара нт ий ны й срок и счисляет ся с даты

изготовления. СООО «Евроавтоматика ФиФ» гарантирует

ремонт или замену вышедшего из строя изделия при

соблюде ни и прави л экс пл уат ац ии и от су тств ии

механических повреждений.

В гарантийный ремонт не принимаются:

- изделия, предъявленные без паспорта предприятия;

изделия, бывшие в негарантийном ремонте;

- изделия, имеющие повреждения механического

характера;

- изделия, имеющие повреждения голографической

наклейки.

Предприятие изготовитель оставляет за собой право

вносить конструктивные изменения в изделия без

уведомления потребителя с целью улучшения их качества

и не влияющие на технические характеристики и работу

изделия.

Обслуживание:

При техническом обслуживании изделия необходимо

соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей». При

обнаружении видимых внешних повреждений корпуса

изделия дальнейшая его эксплуатация запрещена.

Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я

п р о и з в о д и тел е м и зд ел и я . П о с л е г а р а н т и й н о е

обслуживание изделия выполняется производителем по

действующим тарифам. Перед отправкой на ремонт

изделие должно быть упаковано в заводскую или другую

упаковку, исключающую механические повреждения.

Свидетельство о приемке:

Изделие изготовлено и принято в соответствии с

требованиями действующей технической документации и

признано годным для эксплуатации.

Схема подключения:

Условия эксплуатации:

Климатическое исполнение УХЛ4, диапазон рабочих

температур от -25 до +50 °С, относительная влажность

воздуха до 80 % при 25 °С. Рабочее положение в

пространстве – произвольное. Высота над уровнем моря

до 2000 м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу

реле, а также агрессивных газов и паров в концентрациях,

разрушающих металлы и изоляцию.

По устойчивости к перенапряжениям и электромагнитным

помехам устройство соответствует ГОСТ IEC 60730-1.

Условия реализации и утилизации:

Изделия реализуются через дилерскую сеть предприятия.

Утилизировать как электронную технику.

Условия транспортировки и хранения:

Транспортировка изделия может осуществляться любым

вид ом з акр ыт ого т ра нсп ор та , о бе сп еч ив ающ им

сохранение упакованных изделий от механических

воздействий и воздействий атмосферных осадков.

Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной

вентиляцией при температуре окружающего воздуха от

-50 °С до +50 °С и относительной влажности не более 80 %

при температуре +25 °С.

Драгоценные металлы отсутствуют

Технические характеристики

Напряжение питания, В 230 AC

Диапазон питающих напряжений, В 150...240 AC

Максимальный ток прямого измерения, А 5

Возможный тип трансформатора тока 1…9000/5

Погрешность измерения, % 1

Диапазон измеряемой частоты, Гц 10...100

Индикатор 4-х разрядный, LED

Потребляемая мощность, Вт 2

Степень загрязнения среды 2

Категория напряжения III

Диапазон рабочих температур, °С -5...+50

Габариты (ШхВхГ), мм 72х72х92

Размер монтажного отверстия (ШхВ), мм 66х66

Степень защиты IP20



Подключение винтовые зажимы 1,5 мм

5 4

230V AC

0÷5A
