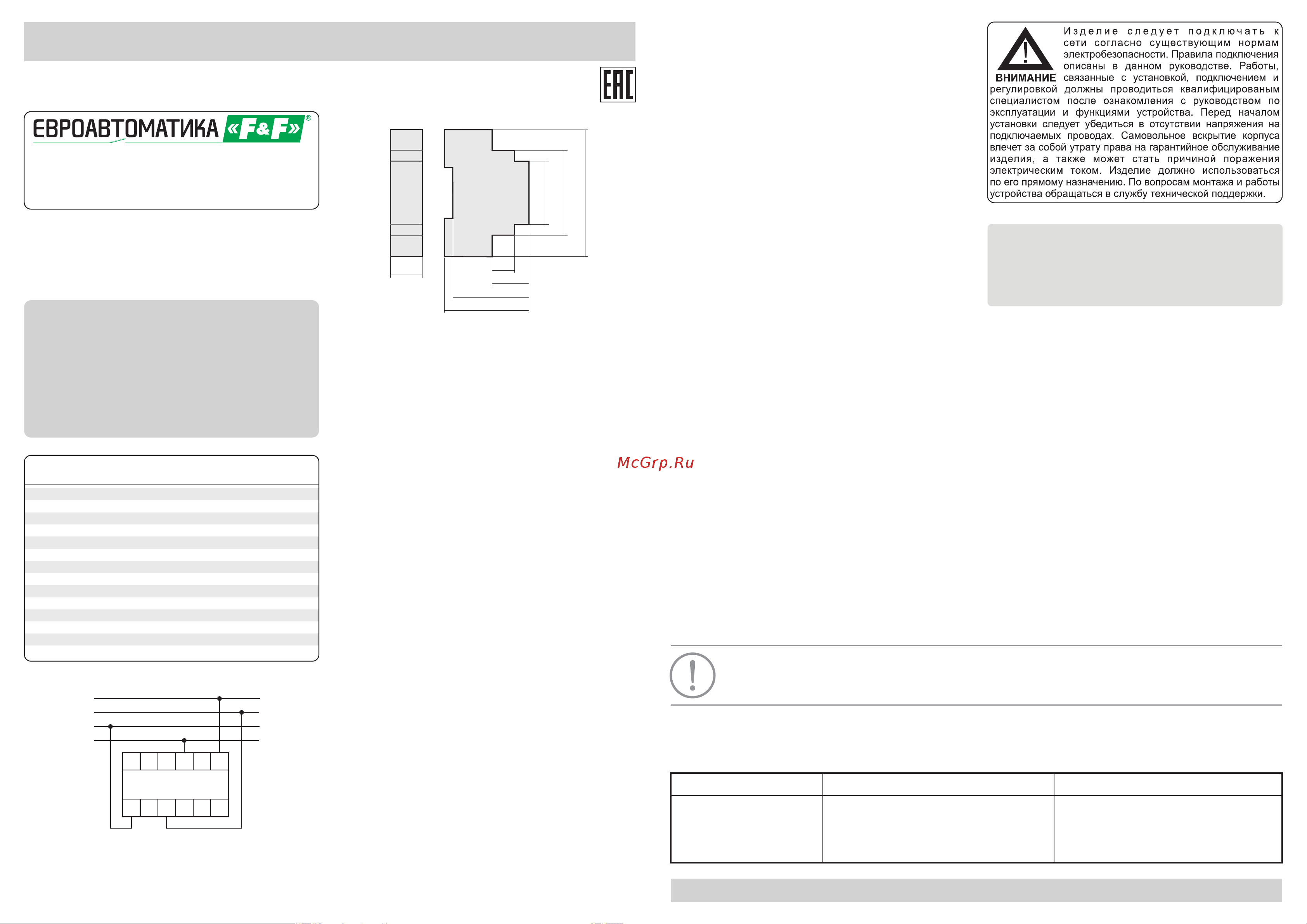

Евроавтоматика LK-714 Инструкция по эксплуатации онлайн

Евроавтоматика LK-714 Инструкция по эксплуатации онлайн
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении изделия необходимо следовать схеме
подключения.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Требование безопасности
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Размеры корпуса
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Обслуживание
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Условия эксплуатации
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
1. Отключить питание,
3. Включить питание.
Подключение
2. Установить указатель на DIN-рейке, подключить
контакты согласно схеме подключения.
Указатель напряжения LK-713 предназначен для
индикации наличия напряжения в трехфазной сети и
отдельных цепях КИПиА (индицируется свечением
светодиодов на лицевой панели).
Назначение
Схема подключения
LK-713
Указатель напряжения
1
2
3
4
5
6
7
8
9
10
11
12
N
L1
L2
L3
LK-713-1 – 5-10 В AC/DC; LK-713-2 – 10-30 В AC/DC;
LK-713-3 – 30-130 В AC/DC.
Изделия выпускаются в различных комбинациях
цветового исполнения индицирующих светодиодов (по
умолчанию – три зеленых), исполнение уточняется при
заказе изделия.
В ассортименте продукции СООО «Евроавтоматика ФиФ»
имеются указатели напряжения LK-713 со следующими
напряжениями питания:
Руководство по эксплуатации
ТУ BY 590618749.008-2005
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Степень защиты Р I 20
Степень загрязнения среды 2
Потребляемая мощность, Вт 0,5
Подключение винтовые зажимы 2,5 мм
2
Габариты (ШхВхГ), мм 18 x90x65
Монтаж на рейку 35 ммDIN-
Артикул EA04.007.002
Тип корпуса 1 S
Код EC001657ETIM
Масса, г 55
Диапазон рабочих температур, °С -25...+50
Напряжение питания, В 3x230+N
Индикация напряжения 3 светодиода
Категория перенапряжения III
Руководство по эксплуатации....................................... 1 шт.
Упаковка......................................................................... 1 шт.
Комплект поставки
Указатель напряжения LK-713...................................... 1 шт.
18
65
60
31,5
16,5
45
62
90
-изделия, имеющие повреждения голографической
наклейки.
Гарантийные обязательства
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
-изделия, имеющие повреждения механического
характера;
Утилизировать как электронную технику.
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
Срок службы – 10 лет.
- изделия, бывшие в негарантийном ремонте;
Условия реализации и утилизации
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
ви дом закрытого тр анспорта, обеспечивающим
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25°С.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
Изделия реализуются через дилерскую сеть предприятия.
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
Свидетельство о приемке
Указатель напряжения LK-713 изготовлен и принят в соответствии с требованиями ТУ BY 590618749.008-2005,
действующей технической документации и признан годным для эксплуатации.
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
