Евроавтоматика LK-713-3 Инструкция по эксплуатации онлайн

Евроавтоматика LK-713-3 Инструкция по эксплуатации онлайн

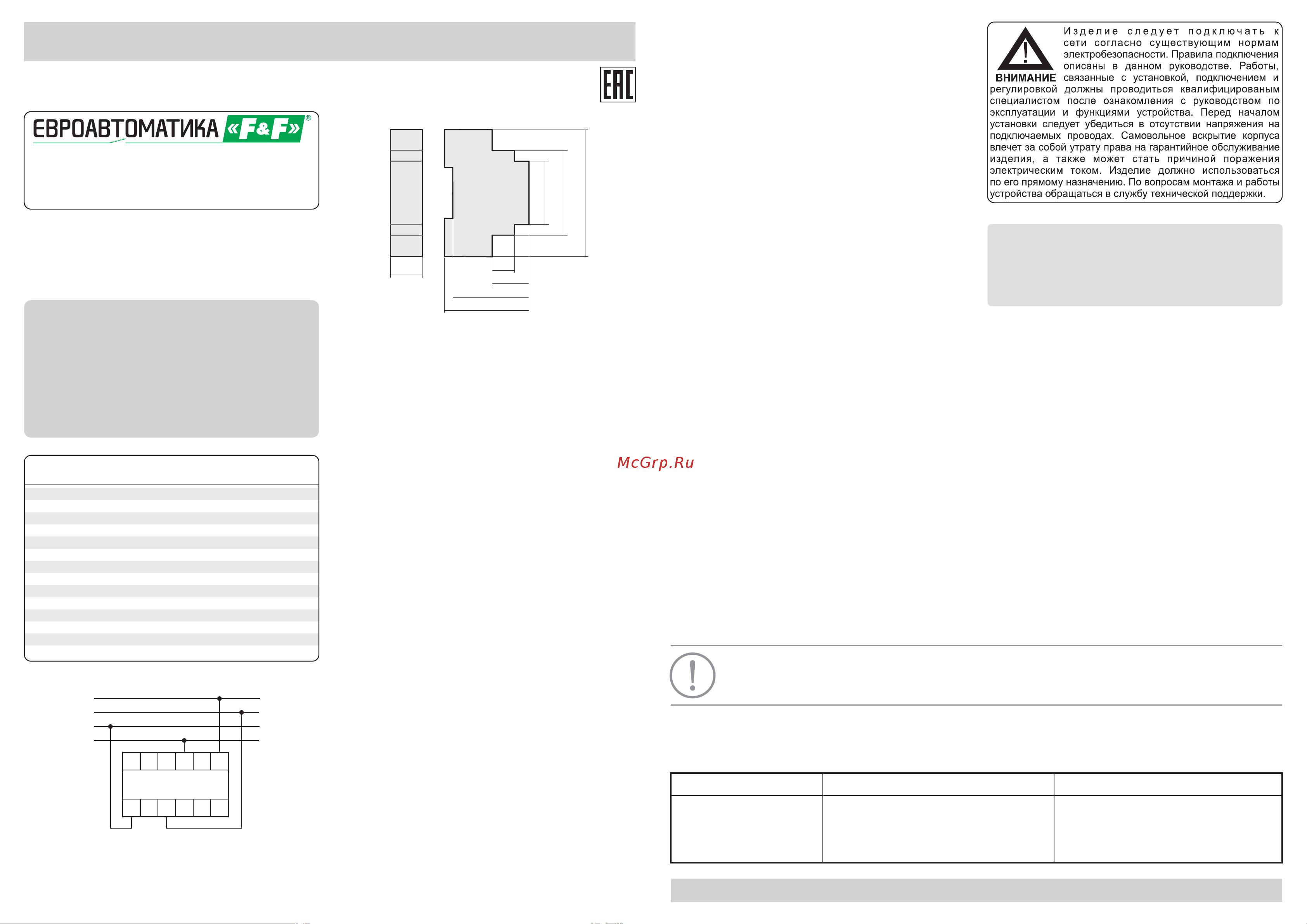

Схема подключения
3. Включить питание.
2. Установить указатель на DIN-рейке, подключить
контакты согласно схеме подключения.
Подключение
1. Отключить питание,
Указатель напряжения LK-713-3 предназначен для
индикации наличия напряжения в сети и отдельных цепях
КИПиА (индицируется свечением светодиодов на лицевой
панели).
Назначение
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Размеры корпуса
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Условия эксплуатации
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Обслуживание
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Требование безопасности
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.
При подключении изделия необходимо следовать схеме
подключения.
LK-713-3
Указатель напряжения
1
2
3
4
5
6
7
8
9
10
11
12
~/+
~/+
~/+
~/–
Изделия выпускаются в различных комбинациях
цветового исполнения индицирующих светодиодов (по
умолчанию – три зеленых), исполнение уточняется при
заказе изделия.
В ассортименте продукции СООО «Евроавтоматика ФиФ»
имеются указатели напряжения LK-713 со следующими
напряжениями питания:
LK-713 – 3x230+N; LK-713-1 – 5-10 В AC/DC;
LK-713-2 – 10-30 В AC/DC.
Руководство по эксплуатации
ТУ BY 590618749.008-2005
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Технические характеристики
Тип корпуса 1 S
Код EC001657ETIM
Напряжение питания, В 30 13- 0 AC/DC
Индикация напряжения 3 светодиода
Степень защиты Р I 20
Потребляемая мощность, Вт 0,5
Степень загрязнения среды 2
Категория перенапряжения III
Диапазон рабочих температур, °С -25...+50
Габариты (ШхВхГ), мм 18 x90x65
Подключение винтовые зажимы 2,5 мм
2
Масса, г 55
Монтаж на рейку 35 ммDIN-
Артикул EA04.007.031
Указатель напряжения LK-713-3................................... 1 шт.
Комплект поставки
Руководство по эксплуатации....................................... 1 шт.
Упаковка......................................................................... 1 шт.
18
65
60
31,5
16,5
45
62
90
Гарантийные обязательства
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
Срок службы – 10 лет.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
Изделия реализуются через дилерскую сеть предприятия.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Утилизировать как электронную технику.
-изделия, имеющие повреждения голографической
наклейки.
Условия реализации и утилизации
Транспортировка изделия может осуществляться любым
видом зак рытого тра нспорта, обеспеч ивающи м
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25°С.
Условия транспортировки и хранения
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
Указатель напряжения LK-713-3 изготовлен и принят в соответствии с требованиями ТУ BY 590618749.008-2005,
действующей технической документации и признан годным для эксплуатации.
Свидетельство о приемке
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Не выбрасывать данное устройство вместе с другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
