Назначение
Блок защи ты BZ -3 пр едназначе н для защи ты
электрических потребителей от протекания повышенных
токов.
Монтаж
1. Отключить напряжение питание.
2. Подключить BZ-3 в соответствии со схемой
подключения.
ВНИМАНИЕ!
В случае использования в цепях постоянного тока, важна
поляр н ост ь подк лючен и я. П ри не прав иль ном
подключении, светодиод не будет сигнализировать
перегорание предохранителя.
3. Вставить предохранитель с требуемым значением тока.
4. Включить напряжение питание.
Принцип работы
Предохранитель блока защиты в рабочем режиме
обозначен не светящимся красным светодиодом.
Пе ре го ра ни е п ред ох р ан ит ел я с иг на ли зир ует ся
светящимся светодиодом.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Комплект поставки
Блок защиты......... ........................................... ... 1
Руководство по эксплуатации..............................................1
Упаковка............................................................................1
*Плавкая вставка в комплект поставки не входит.
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Блок защиты BZ-3
Руководство по эксплуатации
Технические характеристики
Напряжение питания, В
Предохранитель
Ток предохранителя, А
Диапазон рабочих температур, °С
Степень защиты
Степень загрязнения среды
Категория перенапряжения
Подключение
Габариты (ШхВхГ), мм
Тип корпуса
Масса, кг
Монтаж
230 AC/DC
плавкая вставка ø5х20мм
<6.3
-25...+50
IР20
2
III
2
винтовые зажимы 2,5 мм
18 х 90 х 65
1S
0,07
на DIN-рейке 35 мм
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ

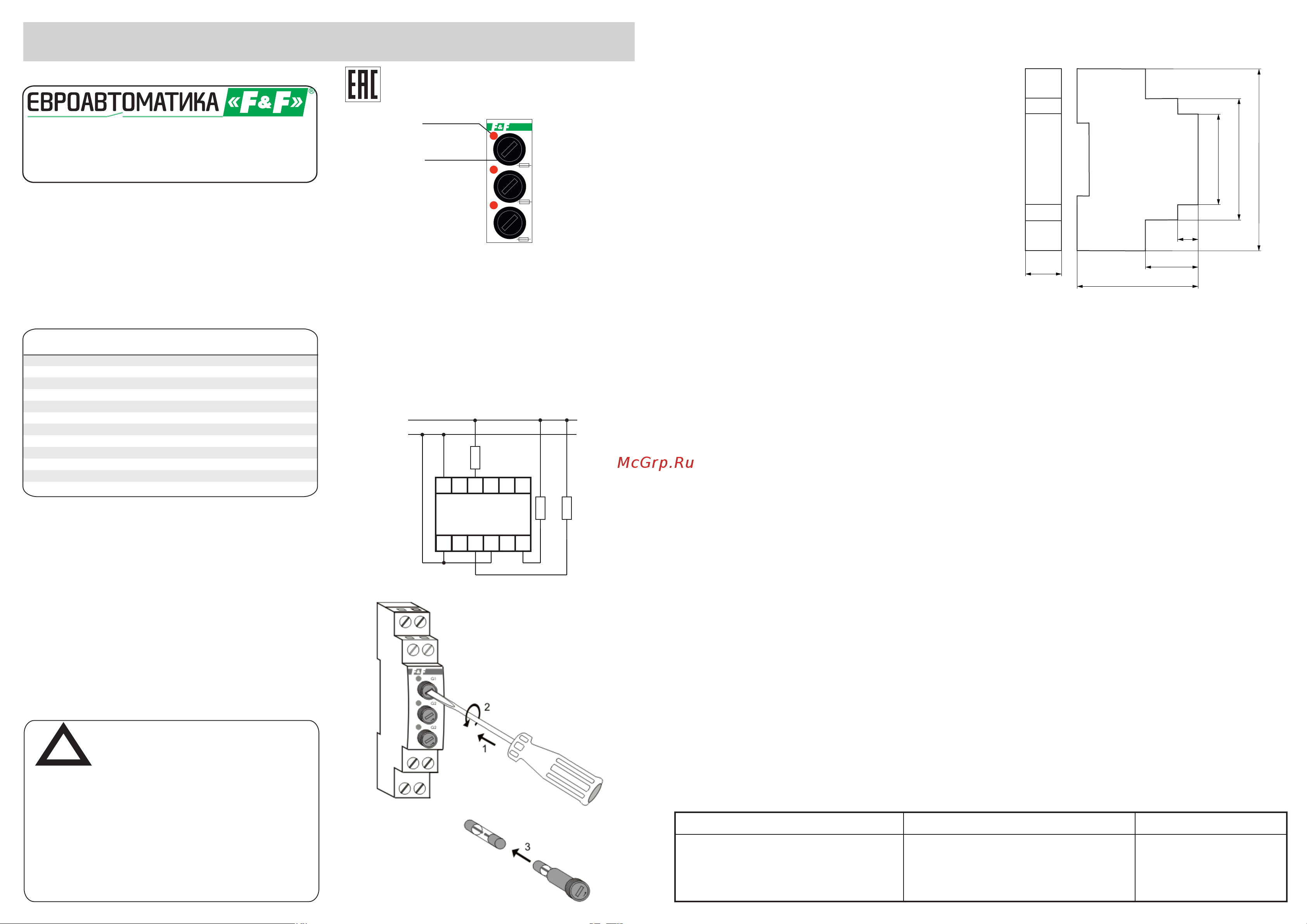

Лицевая панель
Индикатор
перегорания
предохранителя
Держатель
плавкой вставки
G1
Схема подключения
L/+
N/-
RH
1
2
Установка предохранителя
7
8
RH
G2
3
4
5 6
9
10
11
12
RH
G3
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического
характера;
-изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Б л о к з а щ и т ы B Z - и з г о т о в л е н и п р и н я т 3
в соответствии с требованиями действующей технической
документации и признан годным для эксплуатации.
Драгоценные металлы отсутствуют
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80% при 25°С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
изделия, а также агрессивных газов и паров в
концентрациях, разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым
видом закр ы того транс по рта, обеспеч и вающ им
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Требование безопасности
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении изделия необходимо следовать схеме
подключения.
Размеры корпуса
65
30
15
18
90
22
17
Штамп ОТК
Дата продажи
Дата выпуска
