Команды и сообщения SMS
ВНИМАНИЕ!!!
Перед подключением изделия к электрической сети (в случае
его хранения или транспортировки при низких температурах),
для исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее
2-х часов.
ВНИМАНИЕ!
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику
Условия реализации и утилизации
Климатическое исполнение УХЛ4, диапазон рабочих температур
0
от -10...+50 °С, относительная влажность воздуха до 80% при 25 С.
Рабочее положение в пространстве - произвольное. Высота над
уровнем моря до 2000м. Окружающая среда - взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Условия эксплуатации
-2-
-3-
Реле серии SIMply MAX P01 поставляется с прошивкой на двух
языках (польском и английском). Для корректной работы
необходимо при первом включении вставить SIM-карту и
послать на реле SMS c текстом LANG EN. Реле перейдет в
режим работы с SMS на английском языке.
РЕЛЕ НЕ ПОДДЕРЖИВАЕТ КИРИЛЛИЦУ! Используйте в
названиях при переименовании входов / выходов латинский
шрифт.
1. Включение и выключение выходов.
OUT1 ON - включение выхода 1;
OUT1 OFF - отключение выхода 1;
OUT2 ON - включение выхода 2;
OUT2 OFF - отключение выхода 2.
2. Включение выходов на установленное время.
OUT1 ON S 30 - включения выхода 1 на время 30 с,(временной
диапазон 1-300 с);
OUT2 ON S 30 - включения выхода 2 на время 30 с, (временной
диапазон 1-300 с);
OUT1 ON M 10 - включение выхода 1 на время 10 мин,(временной
диапазон 1-600 мин.);
OUT2 ON M 10 - включение выхода 2 на время 10 мин,(временной
диапазон 1-600 мин.).
3. Сообщения SMS на телефон пользователя о состоянии
входов.
IN1 ON - высокий (1) уровень (напряжение) на входе 1;
IN1 OFF - низкий (0) уровень (напряжение) на входе 1;
IN2 ON - высокий (1) уровень (напряжение) на входе 2;
IN2 OFF - низкий (0) уровень (напряжение) на входе 2.
4. Запрос о состоянии входов и выходов.
Например:
IN1? - Запрос о состоянии входа 1, ответ: IN1 ON / IN1 OFF;
OUT1? - Запрос о состоянии выхода 1, ответ: OUT1 ON / OUT1 OFF;
IN2? - Запрос о состоянии входа 2, ответ: IN2 ON / IN2 OFF;
OUT2? - Запрос о состоянии выхода 2, ответ: OUT2 ON / OUT2 OFF.
Запрос о состоянии всех входов и выходов: STATUS ответ: IN1
ON IN2 ON OUT1 OFF OUT2 ON (для версий 1.11 и выше).
5. Ввод пароля (кода доступа), 4-8 цифр.
При установленном пароле его необходимо указывать перед
командой в сообщениях,
например: 1234 OUT1 ON.
Конфигурация командами SMS:
PASS ON - включение режима работы с паролем;
PASS OFF - выключение режима работы с паролем;
PASS ON xxxxxxxx - изменение пароля, например PASSW ON
12345678.
ВНИМАНИЕ! Сброс забытого пароля возможен через функцию
администратора - ADMIN. Рекомендуется предварительно
определить номер телефона администратора (для версий
1.11 и выше).
6. Сброс настроек и пароля (для версий 1.11 и выше).
Функция восстановления заводских настроек и разблокировка
доступав случае забытого пароля. Предварительно перед
введением пароля необходимо указать номер телефона
администратора.
Для версии 1.11 ADMIN <тел> Например: ADMIN +375291234567
Отправка команды RESET с любого телефона без пароля (несмотря
на то, что он установлен) вызывает автоматический ответ на
телефон администратора. Он получает сообщение с
сформированным одноразовым кодом, например RESET
12345678. В течение 3 минут необходимо отправить команду на
реле вместе с кодом (RESET 12345678).
Для версии 1.13 ADMIN <тел> <тел> Например:ADMIN
+375291234567 +375291234567
С целью исключения ошибки при определении администратора
номер вводится дважды. Автоматически приходит ответ:
OK ADMIN: +375291234567 - номерпринят,
ERROR ADMIN: WRONG PHONE - ошибка в номере,
ERROR ADMIN: MISSING PHONE - нет повтора номера,
ERROR ADMIN: WRONG FORMAT - неверный формат номера,
ERROR ADMIN: ALREADY DEFINED - ADMIN уже существует.
7. Конфигурирование входов.
Мы задаем номер телефона пользователя, на который будет
отправлено сообщение о состоянии входа и при каком уровне.
In1! +375ХХХХХХХХХ ON - сообщение на указанный номер при
высоком состоянии на входе 1;
In1! +375ХХХХХХХХХOFF - сообщение на указанный номер при
низком состоянии на входе 1;
In1! +375ХХХХХХХХХNF - сообщение на указанный номер, как при
низком,так и высоком состоянии входа 1;
IN1!˽<номер телефона 1>˽…˽<номер телефона 5>˽NF - сообщение
на указанные номера, как при низком, так и высоком состоянии
входа 1 (для версий 1.11 и выше);
То же для входа 2.
Если возникла необходимость отключить функцию рассылки SMS
по какому-то входу, заданную ранее, необходимо удалить номер.
Это можно сделать следующим способом: отправить на реле
SMS с текстом: IN1! 0 NF, т.е. вместо номера необходимо
записать любую цифру или букву, после этого при сработке
входа №1 SMS отправляться не будет; для версий 1.11 и
вышеможно сделать сброс настроек п.6 и настроить входа по
новому.
8. Автоматический ответ на телефон пользователя
сообщением о принятии и исполнении команды SMS.
Необходимо добавить слово ANSW после основной команды
например: OUT2 ON ANSW; ответ: OK OUT2 ON;
PASS ON 1234 ANSW; ответ: OK PASS ON 1234;
IN1! +375ХХХХХХХХХ ON ANSW; ответ: OK IN1! +375ХХХХХХХХХ
ON.
9. Автоматическое восстановление состояния выходов после
отключения и включения питания (память состояния
выходов).
Режим включается командой MEMORY ON.
Выключение осуществляется командой MEMORY OFF.
10. Запрос параметров конфигурации.
Получение информации о конфигурации изделия при помощи
команды SMS на телефон пользователя.
Запрос:CONFIG?
Ответ: CONFIG (SW.VER.01.06)
IN1! +375ХХХХХХХХХ RF
IN2! +375ХХХХХХХХХ RF
MEMORY OFF
PASSON 1234
для версии 1.11: CONFIG
CONFIG:
IN1! +375ХХХХХХХХХ RF
IN2! +375ХХХХХХХХХ RF
MEMORY OFF
PASSON 1234
для версии 1.13: CONFIG
CONFIG:
VER:1.13
IN1! +375ХХХХХХХХХ RF
IN2! +375ХХХХХХХХХ RF
MEMORY OFF
PASSON 1234
11. Орфография написания команд
При написании команд управления необходимо между словами
ставить пробел.
Например: OUT1˽ON˽M˽10 – правильно
OUT1ON˽M10– не правильно
где ˽ - пробел
!!! Команды распознаются написанные как заглавными, так и
прописными или смешанными буквами
Например: OUT1 ON или out1 on или Out1 on.
12. Сигнализация светодиодов на реле.
* POW–питание реле, светится постоянно;
* STAT– мигает 0.5s с периодом 1.0s, GSM индикатор не светится -
нет SIM-карты.
* STAT – мигает 0.25s с периодом 0.5s, GSM индикатор не светится
- SIM-карта не подключена к сети оператора или не снят PIN-
код.
* STAT мигает 0.5s с периодом 1.0, GSM светится постоянно - поиск
сети GSM.
* STATсветится/ мигает, GSM мигает - нормальная работа:
1. Индикация уровня сигнала количеством миганий светодиода
GSM: 0.15s с периодом 6.0s (от 1 до 5 миганий).
2. Сигнализация состояния связи через количество миганий
светодиода STAT: 0.5s с периодом 6.0s (1 мигание - входной
SMS, 2 мигания - выходной SMS, 3 мигания - ошибка вывода
SMS).
* STAT не светится, GSM индикатор не светится - GSM модуль не
работает. Сделать перезагрузку реле. (Отключить, затем через
15 -20 секунд включить питание реле).
13. Статус карты
Реле позволяет с помощью сервисных USSD запросов выполнять
такие сервисные функции как активирование и
дезактивирование услуги, проверка баланса, и др.
Например: USSD? *100#
14. Переназначение названий входов и выходов и их
состояния.
Функция позволяет присваивать входам и выходам (IN/OUT)
индивидуальные названия взамен заводским или фразам,
соответствующих их состоянию включено или выключено
(ON/OFF).
Внимание! Максимальная длина слова фраз замены названий
10 знаков. Поддерживается только латинский шрифт!
После переименования текст SMS будет содержать заданные
названия входов либо выходов, а также фразу (слово)
отвечающее данному состоянию. Запрос о состоянии входа или
выхода создаем добавлением к измененному названию знака "?".
Управление выходами остается неизменным командами ON/OFF,
после измененного названия выхода добавляем указанные
стандартные команды ON/OFF.
Изменение: T E X T ! ˽ I N 1 ˽ < н а з в а н и е в х од а > ˽ < с о с т о я н и е
ВКЛ>˽<состояние ВЫКЛ>
То же для остальных.
Пример 1: TEXT!˽IN1˽nagrew˽wkluzen˽wykluzen
Запрос о состоянии входа 1: nagrew?
Ответ: NAGREW WKLUZEN
Пример 2: TEXT!˽OUT1˽nasos˽wkl˽otkl
Запрос о состоянии выхода 1: nasos?
Ответ: NASOS OTKL
Запрос включить выход 1: nasos on
Запрос выключить выход 1: nasos off
Запрос включить выход 1 с подтверждением: nasos on answ
Придет ответ SMS: OK NASOS ON

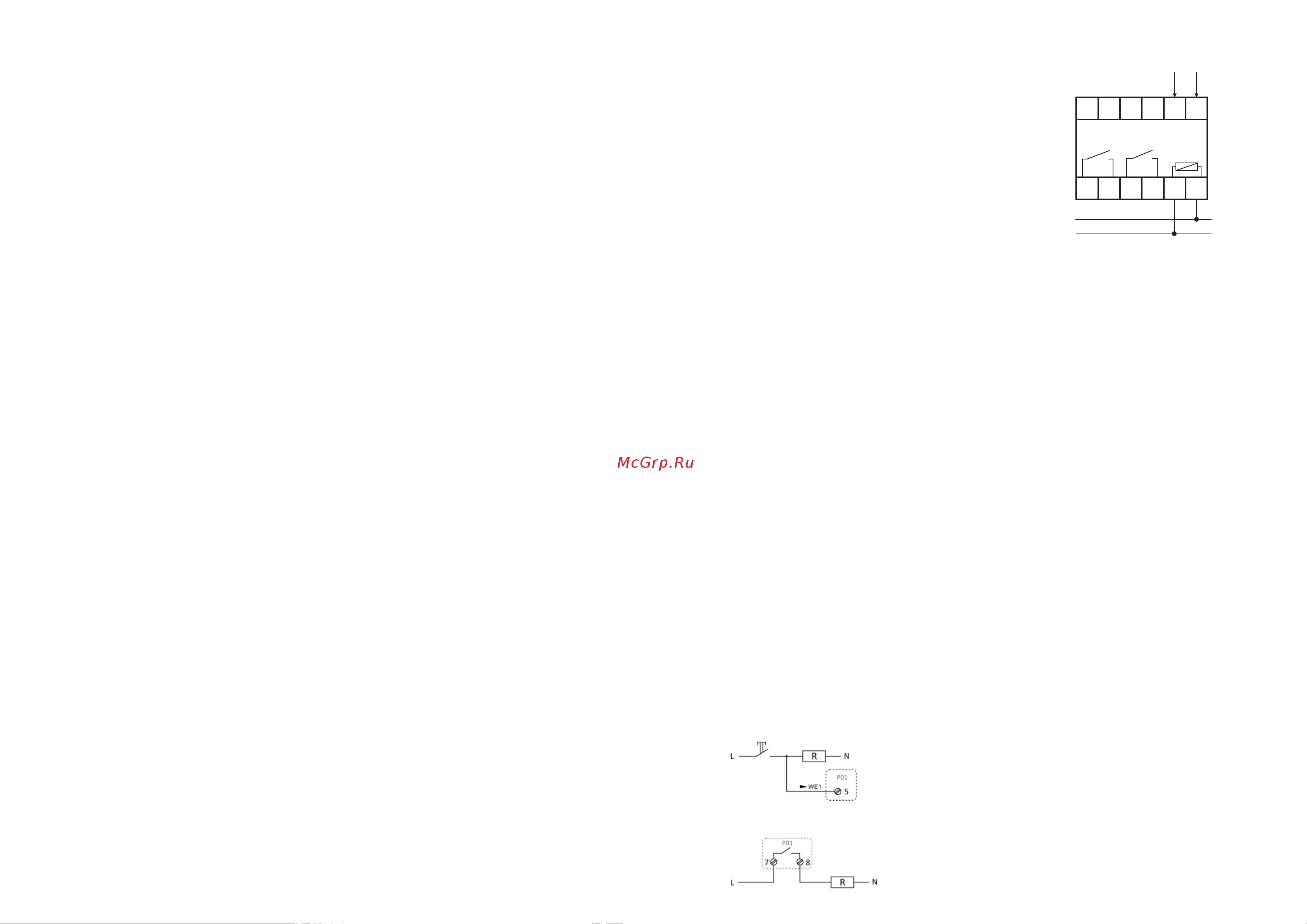

15. Реализация соединений.
Пример подачи входного сигнала на вход № 1 (клемма 5) для
функции оповещения о срабатывания.
Пример подключения нагрузки к выходу № 1 (клеммы 7, 8) для
функции дистанционного управления.
1. Выключить общее питание.
2. Установить реле в распределительном шкафу на DIN-рейку.
3. Подключить кабели питания к реле: L к клемме 11; N к клемме
12.
4. Присоединить антенну, прилагаемую к реле и прикрепить ее к
основанию щита, либо в другом месте с лучшим приемом сигнала
GSM (не располагайте антенну и ее провод на силовых
электропроводках и оборудовании).
5. Вставить SIM-карту (тонким инструментом (например
отверткой), нажать на желтую кнопку, достать держатель карты,
загрузить SIM-карту и вставить обратно в порт).
6. Подключить электрические приемники и входные сигналы в
соответствии со схемой и описанием входов/выходов и примерами
реализации соединений.
7. Проверить правильность выполнения соединений согласно
электрической схемы и если необходимо, устранить неточности в
монтаже.
8. Включить общее питание.
Подключение
Схема подключения
1
2
3
4
5
6
7
8
9
10
11
12
L
N
OUT1
OUT2
L L
I 1
I 2
N
N
