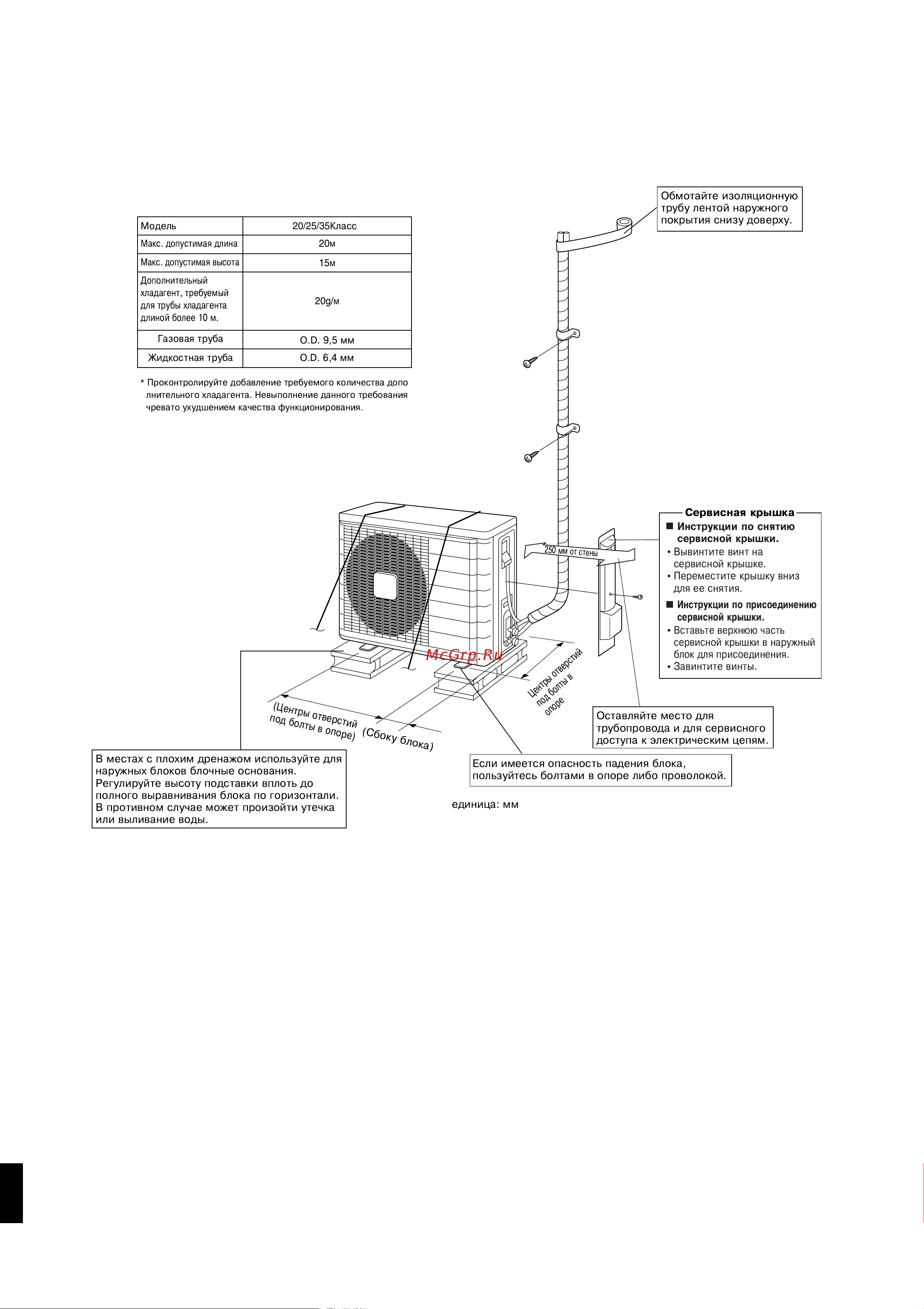

Рисунки по установке наружного блока Модель Обмотайте изоляционную трубу лентой наружного покрытия снизу доверху 20 25 35Класс Макс допустимая длина 20м Макс допустимая высота 15м Дополнительный хладагент требуемый 20д м для трубы хладагента длиной более 10 м Газовая труба О О 9 5 мм Жидкостная труба Проконтролируйте лнительного 0 0 6 4 мм добавление хладагента требуемого Невыполнение количества данного допо требования чревато ухудшением качества функционирования Сервисная крышка Инструкции по снятию сервисной крышки Вывинтите винт на сервисной крышке Переместите крышку вниз для ее снятия Инструкции по присоединению сервисной крышки Вставьте верхнюю часть сервисной крышки в наружный блок для присоединения Завинтите винты 57и Сб В местах с плохим дренажом используйте для наружных блоков блочные основания Регулируйте высоту подставки вплоть до полного выравнивания блока по горизонтали В противном случае может произойти утечка или выливание воды 3 Оставляйте место для трубопровода и для сервисного доступа к электрическим цепям Ока Если имеется опасность падения блока пользуйтесь болтами в опоре либо проволокой единица мм Русский
