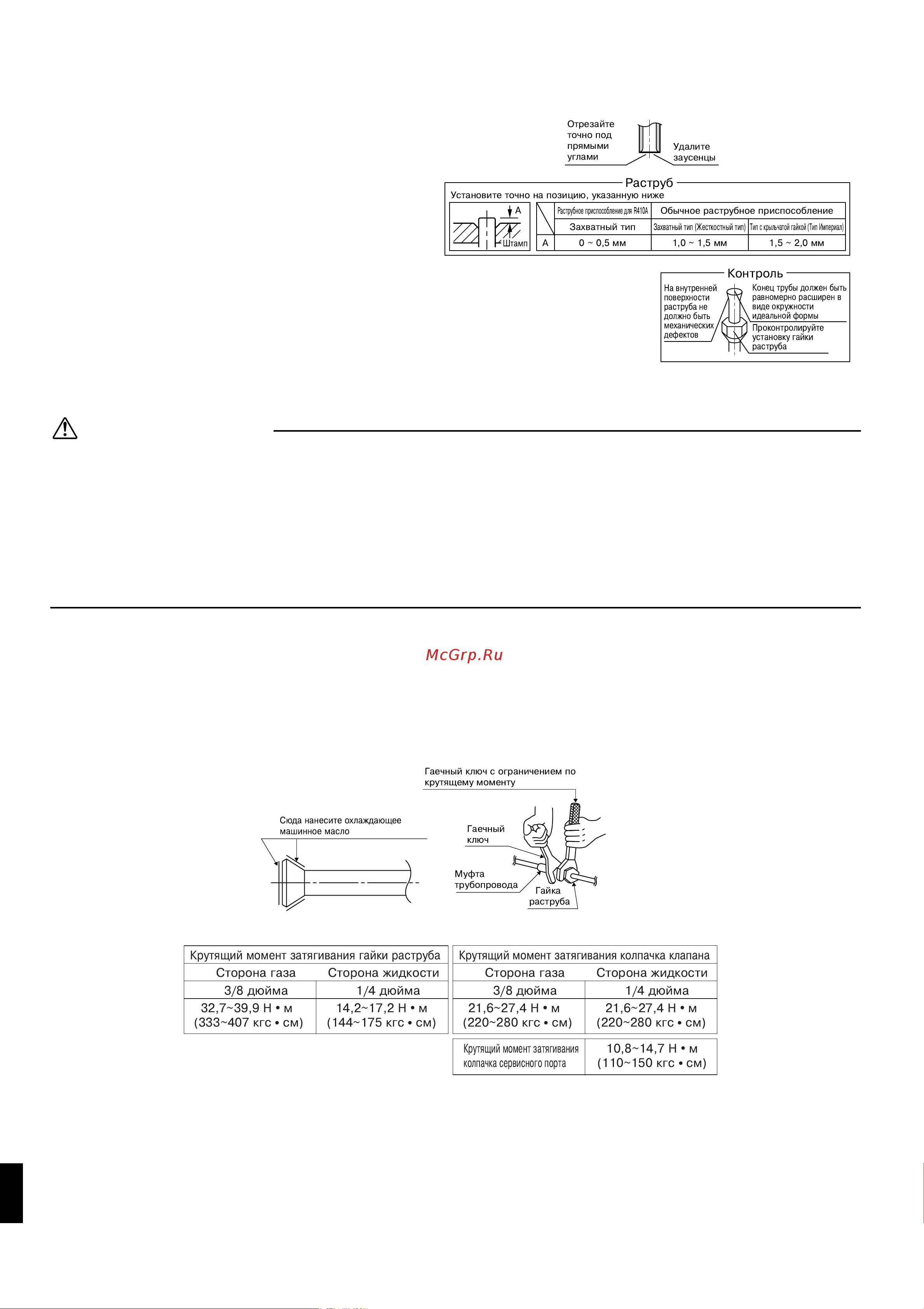

Установка наружного блока 3 Раструб на конце трубы Отрезайте точно под прямыми 1 Обрежьте конец трубы труборезальным приспособлением II Удалите заусенцы углами 2 Удалите заусенцы с поверхности резания направленной вниз во избежание попадания крошки от резания в трубу 3 Наденьте на трубу гайку раструба 4 Выполните раструб 5 Проконтролируйте правильность выполнения раструба Раструб Установите точно на позицию указанную ниже грклсобюяг щи М1М Захватный тип г Штамп А Обычное раструбное приспособление Захватный тип ЖестхостныйТип тип с ралматой гайки Тш ИУГ ИУ 0 0 5 мм 1 0 1 5 мм 1 5 2 0 мм Контроль На внутренней поверхности раструба не должно быть механических дефектов Конец трубы должен быть равномерно расширен в виде окружности идеальной формы________ Проконтролируйте установку гайки раструба___________ К П р едуп режден и е 1 Не наносите на раструб минеральное масло 2 Оберегайте систему от попадания в нее минерального масла поскольку это приводит к укорачиванию срока службы блоков 3 Ни в коем случае не пользуйтесь трубопроводом ранее использованным в других установках Используйте только компоненты поставляемые с блоком 4 Для обеспечения установленного срока службы блока А410А ни в коем случае не помещайте в него сушильный материал 5 Сушильный материал может раствориться и повредить систему 6 Недостаточный раструб может привести к утечке газообразного хладагента 4 Система труб для хлад агента 1 Совместите оси обоих раструбов и вручную поверните гайки раструба на 3 или 4 оборота Далее полностью затяните гайки гаечным ключом с ограничением по крутящему моменту Для завинчивания гаек раструба пользуйтесь гаечными ключами с ограничением по крутящему моменту во избежание повреждений этих гаек и испускания газа 2 Для предотвращения утечки газа нанесите охлаждающее машинное масло и на внутреннюю и на наружную поверхности раструба Используйте охлаждающее масло для А410А Гаечный ключ с ограничением по крутящему моменту Крутящий момент затягивания гайки раструба Сторона газа Сторона жидкости 3 8 дюйма 1 4 дюйма 32 7 39 9 Н м 14 2 17 2 Н м 333 407 кгс см 144 175 кгс см Крутящий момент затягивания колпачка клапана Сторона газа 3 8 дюйма 1 4 дюйма 21 6 27 4 Н м 21 6 27 4 Н м 220 280 кгс см 220 280 кгс см Крутящий момент затягивания колпачка сервисного порта 5 Сторона жидкости 10 8 14 7 Н м 110 150 кгс см Русский
