Daikin RKE35BVMA [10/29] Электрические схемы
![Daikin RKE35BVMA [10/29] Электрические схемы](/views2/1778645/page10/bga.png)
ED04303А
Бытовые кондиционеры воздуха серии В
9

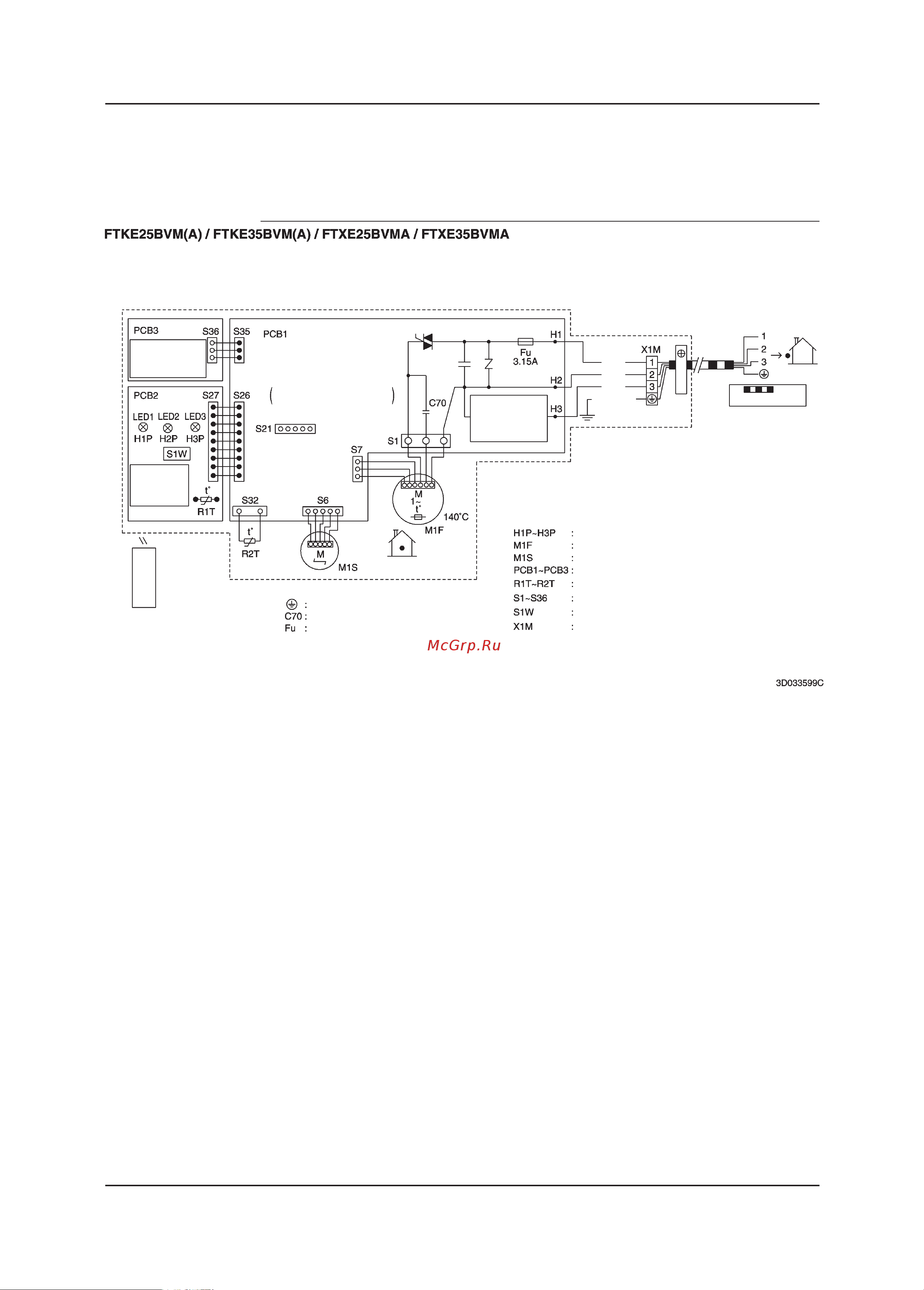

Электрические схемы
6. Электрические схемы
6.1 Внутренние блоки
ЗЕЛ./
ЖЕЛТ.
ЧЕРН.
БЕЛ.
КРАСН.
ИНФРАКРАСНЫЙ
ПУЛЬТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
НАРУЖНЫЙ
БЛОК
ВНИМАНИЕ
СЛЕДУЕТ УЧИТЫВАТЬ, ЧТО ПОСЛЕ
ВЫКЛЮЧЕНИЯ И ПОВТОРНОГО
ВКЛЮЧЕНИЯ ЭЛЕКТРОПИТАНИЯ РАБОТА
УСТРОЙСТВА ВОЗОБНОВЛЯЕТСЯ
АВТОМАТИЧЕСКИ
ДАТЧИК
«УМНЫЙ ГЛАЗ»
ПРИЕМНИК
СИГНАЛОВ
LED : СВЕТОДИОД
КЛЕММА ДЛЯ ПУЛЬТА
ЦЕНТРАЛИЗОВАННОГО
УПРАВЛЕНИЯ
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ;
ПУСКОВОЙ КОНДЕНСАТОР;
ПРЕДОХРАНИТЕЛЬ
ВНУТРЕННИЙ
БЛОК
ЦЕПЬ ПЕРЕДАЧИ
СИГНАЛА
ЭЛЕКТРОПРОВОДКА
ПО МЕСТУ
КОНТРОЛЬНАЯ ЛАМПА
ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
ЭЛЕКТРОДВИГАТЕЛЬ ПЕРЕМЕЩЕНИЯ ЗАСЛОНОК
ПЕЧАТНАЯ ПЛАТА
ТЕРМИСТОР
РАЗЪЕМ
КНОПКА ВКЛ./ВЫКЛ
КЛЕММНАЯ КОЛОДКА
