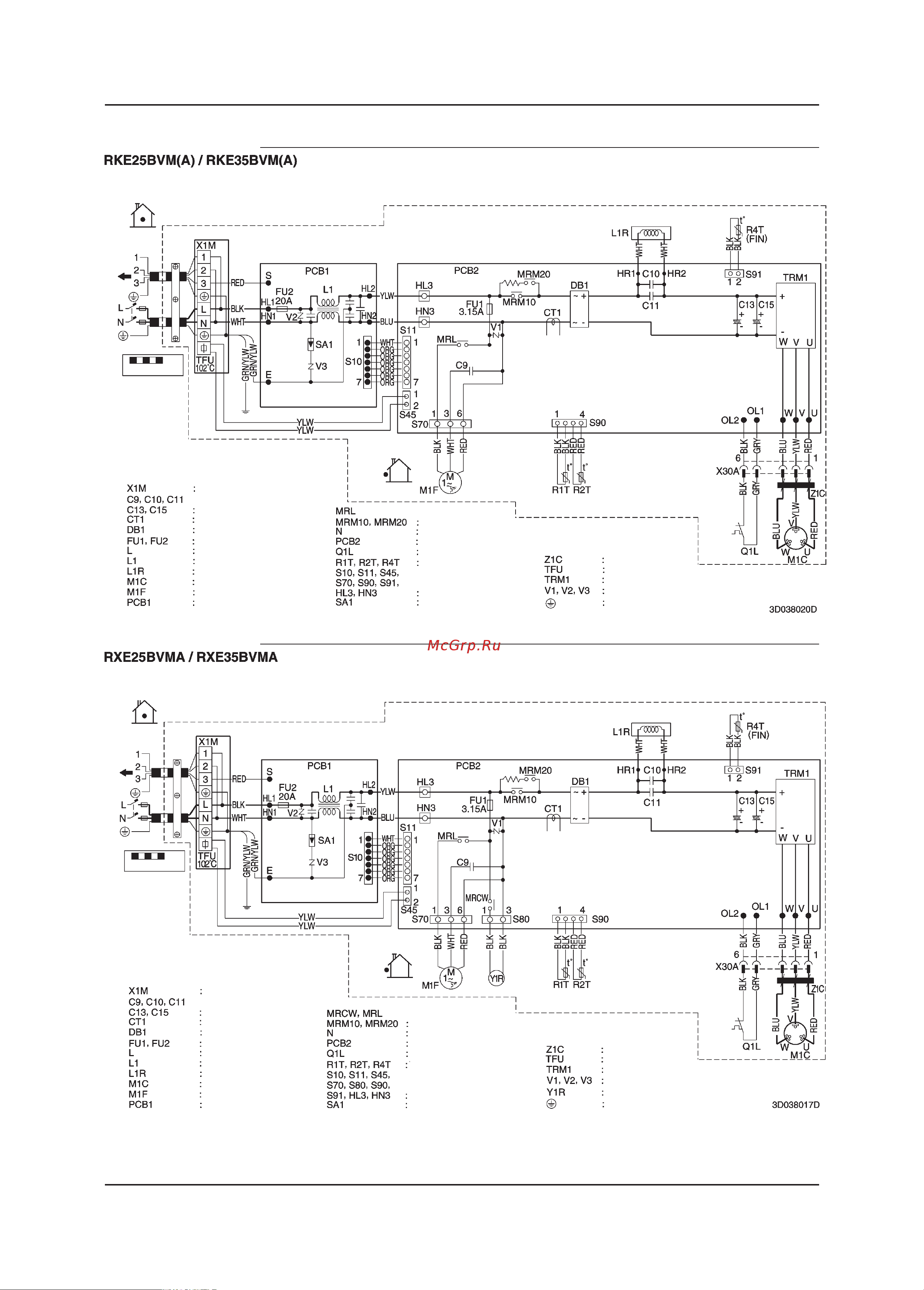

Daikin RKE35BVMA [11/29] Ed04 303а электрические схемы
![Daikin RKE35BVMA [11/29] Ed04 303а электрические схемы](/views2/1778645/page11/bgb.png)
ED04303АЭлектрические схемы
Бытовые кондиционеры воздуха серии В
10
ЧЕРН.
ЧЕРН.
КРАСН.
Внутренний
блок
ЭЛЕКТРОПРОВОДКА
ПО МЕСТУ
ПРИМЕЧАНИЕ:
1. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМ. НА ШИЛЬДИКЕ.
RED: КРАСНЫЙ, BLK: ЧЕРНЫЙ, WHT: БЕЛЫЙ,
GRY: ЗЕЛЕНЫЙ, YLW: ЖЕЛТЫЙ, GRY: СЕРЫЙ, BLU: СИНИЙ
наружный
блок
(НАРУЖНЫЙ БЛОК) (КОНДЕНСАТОР)
КЛЕММНАЯ КОЛОДКА
КОНДЕНСАТОР
ТРАНСФОРМАТОР ТОКА
ДИОДНЫЙ МОСТИК
ПРЕДОХРАНИТЕЛЬ
ФАЗОВЫЙ ПРОВОД
КАТУШКА
РЕАКТОР
ЭЛЕКТРОДВИГАТЕЛЬ КОМПРЕССОРА
ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
ПЕЧАТНАЯ ПЛАТА
МАГНИТНОЕ РЕЛЕ
НЕЙТРАЛЬ
ПЕЧАТНАЯ ПЛАТА
ТОКОВОЕ РЕЛЕ ПЕРЕГРУЗКИ
ТЕРМИСТОР
РАЗЪЕМ
РАЗРЯДНИК
ФЕРРИТОВЫЙ СЕРДЕЧНИК
ТЕРМОПРЕДОХРАНИТЕЛЬ
ТРАНЗИСТОРНЫЙ МОДУЛЬ
ВАРИСТОР
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ
ЧЕРН.
ЧЕРН.
КРАСН.
Внутренний
блок
ЭЛЕКТРОПРОВОДКА
ПО МЕСТУ
ПРИМЕЧАНИЕ:
1. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ СМ. НА ШИЛЬДИКЕ.
RED: КРАСНЫЙ, BLK: ЧЕРНЫЙ, WHT: БЕЛЫЙ,
GRY: ЗЕЛЕНЫЙ, YLW: ЖЕЛТЫЙ, GRY: СЕРЫЙ, BLU: СИНИЙ
наружный
блок
(НАРУЖНЫЙ БЛОК) (КОНДЕНСАТОР)
КЛЕММНАЯ КОЛОДКА
КОНДЕНСАТОР
ТРАНСФОРМАТОР ТОКА
ДИОДНЫЙ МОСТИК
ПРЕДОХРАНИТЕЛЬ
ФАЗОВЫЙ ПРОВОД
КАТУШКА
РЕАКТОР
ЭЛЕКТРОДВИГАТЕЛЬ КОМПРЕССОРА
ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА
ПЕЧАТНАЯ ПЛАТА
МАГНИТНОЕ РЕЛЕ
НЕЙТРАЛЬ
ПЕЧАТНАЯ ПЛАТА
ТОКОВОЕ РЕЛЕ ПЕРЕГРУЗКИ
ТЕРМИСТОР
РАЗЪЕМ
РАЗРЯДНИК
ФЕРРИТОВЫЙ СЕРДЕЧНИК
ТЕРМОПРЕДОХРАНИТЕЛЬ
ТРАНЗИСТОРНЫЙ МОДУЛЬ
ВАРИСТОР
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ
КАТУШКА РЕВЕРСИВНОГО
СОЛЕНОИДНОГО ВЕНТИЛЯ
