69

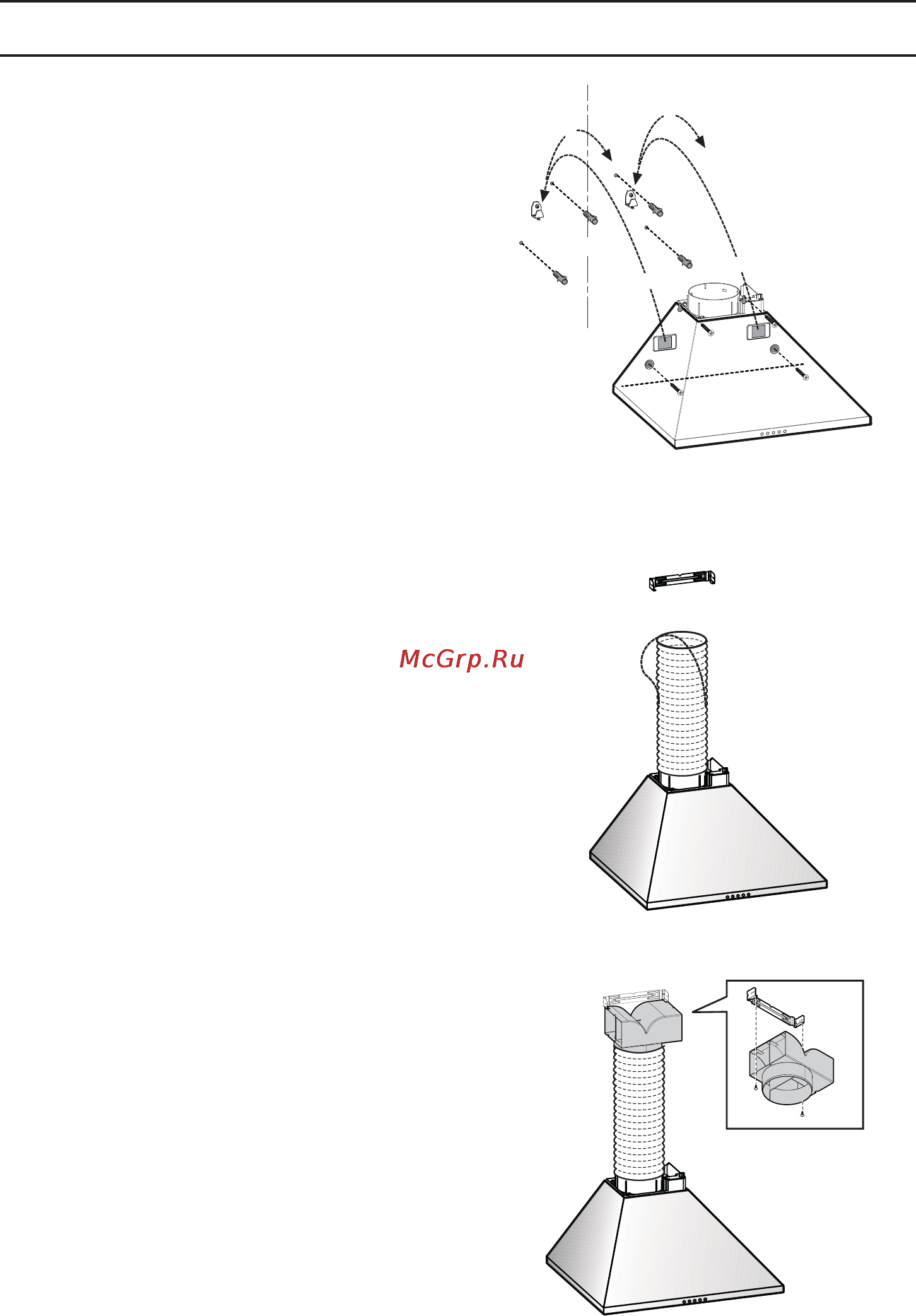

Установка
• Снять вытяжку со стены (9).
• Проделать 4 отверстия (Ш8 мм) и
вставить 4 дюбеля (10).
• Подвесить вытяжку снова на стену (11)
• Окончательно закрепить ее 4 винтами
5x45 мм (12).
9
9
10
10
12
12
11
11
• Выполнить подключения к сети, но
вытяжку оставить отключенной от
электрического щита дома.
• Только исполнение с отводом:
Подведите вентиляционную трубу (13А
- труба и хомуты крепления не входят в
комплект поставки, приобрести
отдельно) к кольцу, расположенному
над узлом всасывающего мотора.
Подсоединить другой конец трубы к
системе отвода дыма, в случае
использования вытяжки в режиме
отвода.
13A
13F
F
G
• Только для установок с коробами:
Если Вы хотите использовать вытяжку
в режиме рециркуляции воздуха,
закрепите дефлектор F на опорном
кронштейне G и подведите другой
конец трубы к соединительному
кольцу, расположенному на
дефлекторе (13F).
