10

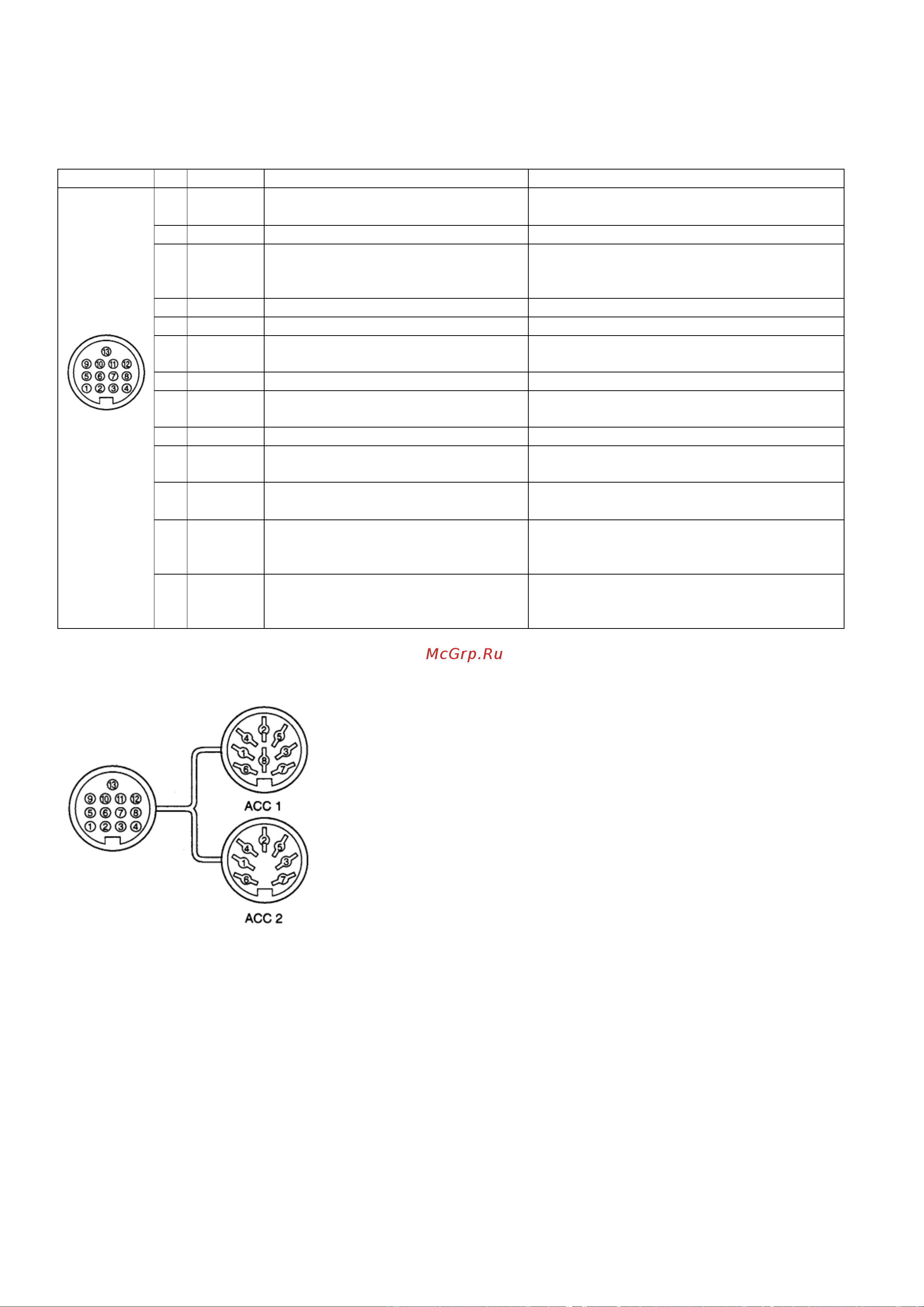

ЦОКОЛЕВКА РАЗЪЕМА ACC
ACC разъем
ACC
№
СОКР.
ОПИСАНИЕ
СПЕЦИФИКАЦИЯ
Вид на задней
панели
1
8V
Регулируемый выход 8В
Выходное напряжение : 8В0.3В
Выходной ток: менее 10mА
2
GND
Подсоединяется к заземлению
-
3
SEND
Пин Входа/выхода
Заземляется при передаче.
Если заземлен, то -передача.
Уровень заземления: --0.5В до 0.8В
Входной ток: менее 20mА
4
BDT
Линия данных
-
5
BAND
Диапазон выходного напряжения
6
ALC
Напряжение выхода ALC
Управляющее напряжение : -4В до 0В
Входное сопротивление: более 10 кОм
7
NC
-
-
8
13.8V
Выход 13.8В при включении
питания.
Выходной ток: Макс. 1А
9
TKEY
Линия ключа
-
10
FSKK
Ключевой вход RTTY
Уровень заземления: --0.5В до 0.8В
Входной ток: менее 10mА
11
MOD
Вход модуляции
Входное сопротивление: 10кОм
Входной уровень: 10mV
12
AF
Вход детектора ЗЧ.
Постоянен не зависимо от
положения [AF]
Выходное сопротивление : 4.7 кОМ
Уровень выхода : 100-300 mВ
13
SQLS
Выход шумоподавителя.
Заземляется при открытии
шумоподавителя.
Шумоподавитель открыт: менее 0.3В/5А
Шумоподавитель закрыт: более
6.3В/100mВ
Подключение преобразующего кабеля ACC (OPC-599)
(1) FSKK
(2) GND
(3) SEND
(4) MODE
(1) 8V
(2) GND
(3) SEND
(4) BAND
(5) AF
(6) SQLS
(7) 13.8V
(8) ALC
(5) ALC
(6) NC
(7) 13.8V
