12
Распаковка
После распаковки, немедленно сообщите о всех
повреждениях доставочному курьеру или вашему
дилеру. Сохраняйте упаковочный материал.
Описание и схемы поставляемого с IC-78
оборудования расположены на странице 1
настоящего руководства.
Выбор размещения
Выбирайте место для трансивера с адекватной
циркуляцией воздуха, свободное от излишнего
нагревания, охлаждения и вибрации. Вдали от ТВ
приемников, антенн и других электромагнитных
приборов.
Корпус трансивера имеет специальную подставку
для использования его на столе. Установите
подставку под одним из возможных углов в
зависимости от рабочих условий.
Заземление
Для предотвращения поражения электрическим
током, помех телевидению (TVI), помех
радиовещанию (BCI) и других проблем
рекомендуется заземлить трансивер через гнездо
заземления на задней панели.
ПРЕДУПРЕЖДЕНИЕ! НИКОГДА не
подключайте заземление к газовой или
электрической опоре, иначе это может
вызвать взрыв или поражение током.
Подключение антенны
Наряду с выходной мощностью и
чувствительностью, антенна имеет критическую
важность для проведения радиосвязей. Выберите
хорошо согласованную 50-омную антенну и линию
питания. Рекомендуемое значение Коэффициента
Стоячей Волны по Напряжению (КСВ) –1.5:1 или
ниже. Линия передачи должна быть изготовлена из
коаксиального кабеля.
ВНИМАНИЕ! Защитите ваш трансивер от
попадания молний, используя молниеотвод.

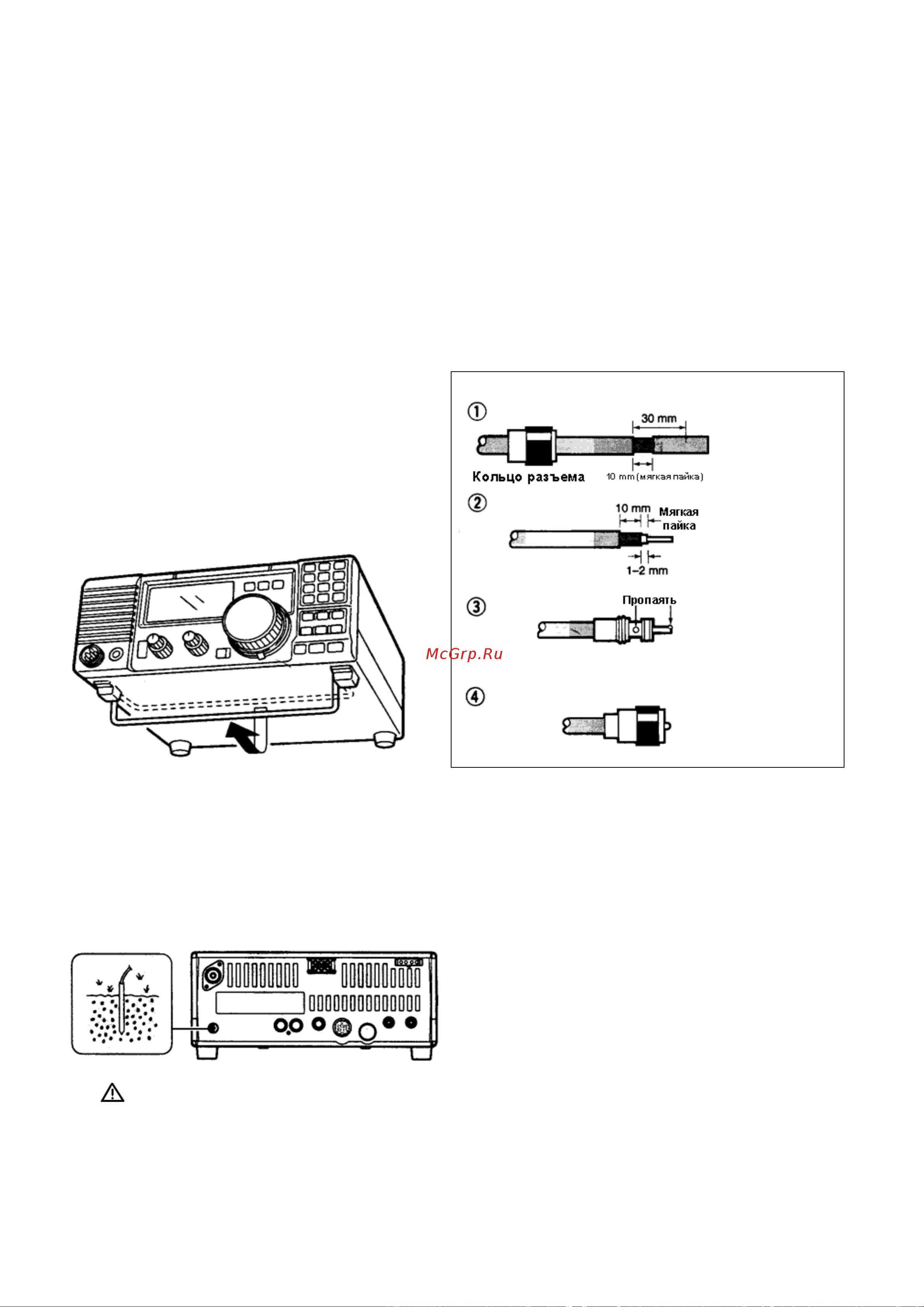

ПРИМЕР УСТАНОВКИ КОННЕКТОРА PL-259
Снимите кольцо с
разъема.
Очистите
изоляцию кабеля
и пропаяйте
оплетку.
Очистите
изоляцию кабеля
как показано
слева. Пропаяйте
центральную жилу
кабеля.
Наденьте
основную часть
коннектора на
кабель и
пропаяйте его.
Плотно накрутите
основное кольцо
конектора.
КСВ Антенны
Каждая антенна настроена на определенный
диапазон частоти за его пределами КСВ антенны
может возрастать. При возрастании КСВ более чем
2.0:1 мощность трансивера сбрасывается для
защиты транзистора в оконечном каскаде. В этом
случае рекомендуется использовать антенный
тюнер для согласования трансивера и антенны.
Низкий КСВ позволит всей мощности трансивера
излучаться, несмотря на использование антенного
тюнера. IC-78 имеет встроенный КСВ-метр для
контроля КСВ в любой момент.
