 Микрофон (НМ-36)

 ОПИСАНИЕ

 МИКРОФОННЫЙ РАЗЪЕМ

(1) КНОПКИ ВВЕРХ/ ВНИЗ [UP]/[DN]

Изменяет указанную частоту или рабочий

канал.

 Нажатие и удерживание приводит к

постоянной смене частоты или рабочих

каналов.

 Кнопки [UP]/[DN] могут работать как

полуавтоматический ключ. Установите CW

PADDL в режиме начальных установок.

(стр.36)

(2) КНОПКА ПРИЕМ-ПЕРЕДАЧА

Нажмите и удерживайте для работы на

передачу. Отпустите для перехода на прием.

[MIC]

ФУНКЦИЯ

ОПИСАНИЕ

(2)

Выход +8 В

Макс. 10mА

(3)

Повышение частоты

Земля

Понижение частоты

Земля через 470

Ом

(4)

Шумоподавитель

Открыт

“Низкий” уровень

Шумоподавитель

Закрыт

“Высокий” уровень

ВНИМАНИЕ! НЕ ЗАКОРАЧИВАЙТЕ вывод

номер 2 на землю, это может привести к

повреждению внутреннего регулятора 8В.

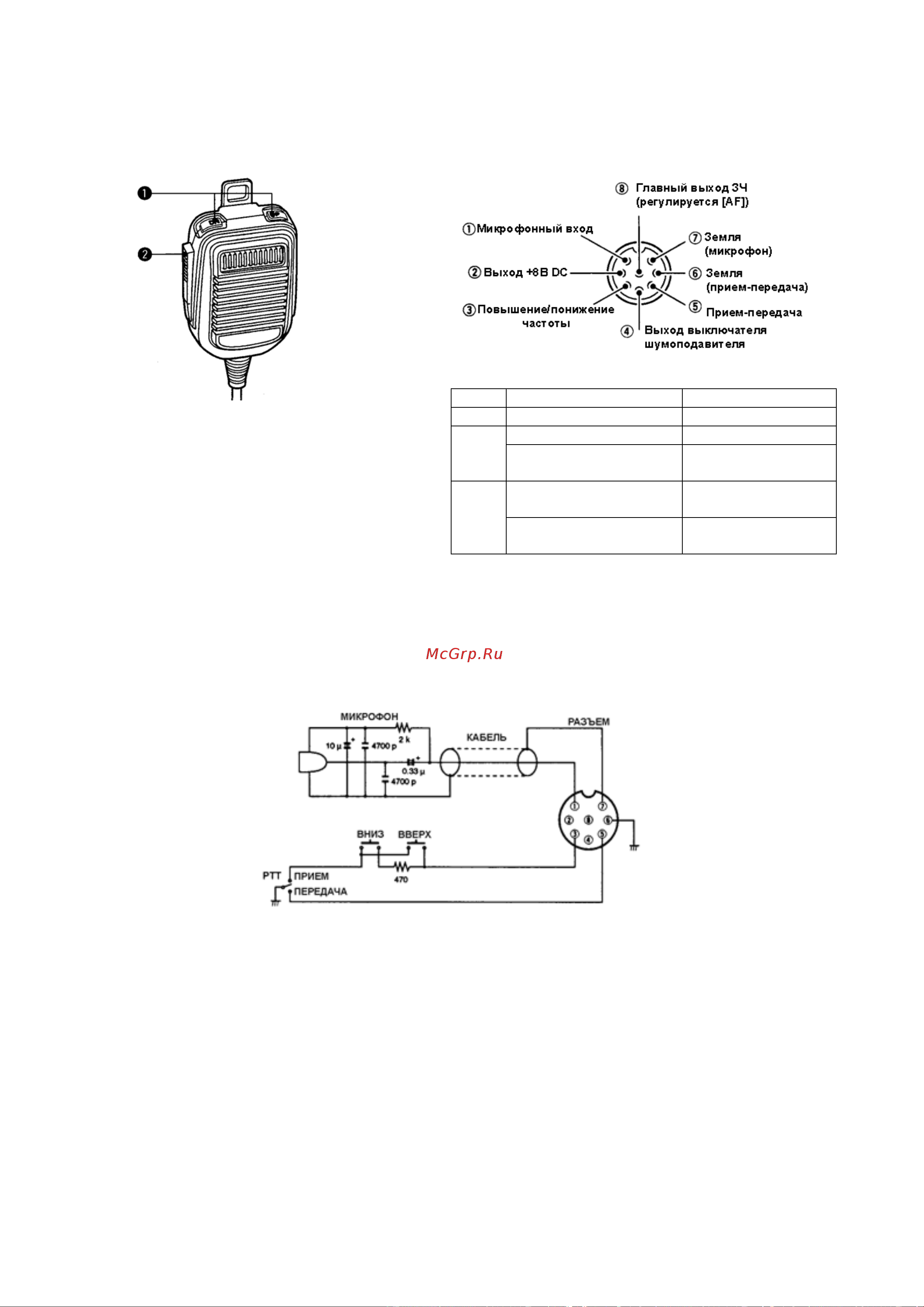

 ПРИНЦИПИАЛЬНАЯ СХЕМА HM-36
