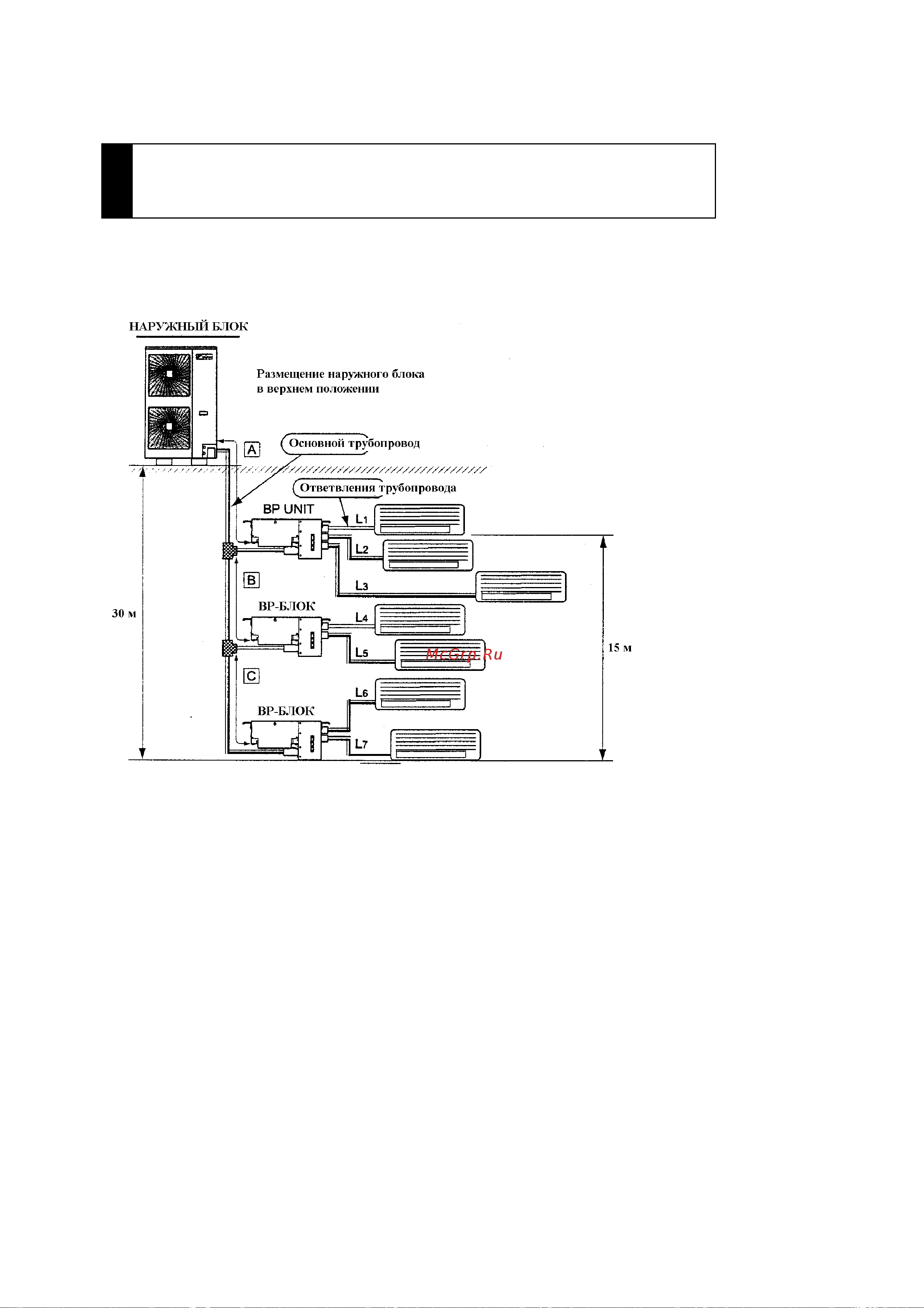

МАКСИМАЛЬНЫЕ ВЫСОТА УСТАНОВКИ
БЛОКОВ
И ДЛИНА ТРУБОПРОВОДОВ
Руководствуйтесь положениями Инструкции по монтажу, прилагаемой к наружному
блоку.
Разница в уровнях
установки всех ВР-блоков
и внутренних блоков не
должна превышать 15 м
• Суммарная длина основного трубопровода: 55 м (А + В + С)
• Суммарная длина ответвлений: 60 м (L1 + L2 + L3 + L4 + L5 + L6 +
L7)
• Длина каждого ответвления: 15 м (L1, L2, L3, L4, L5, L6, L7)
• Суммарная длина всех трубопроводов: 115 м (55 м + 60 м)
