Daikin RMX140JZVMB [17/31] Подключение трубопровода хладагента

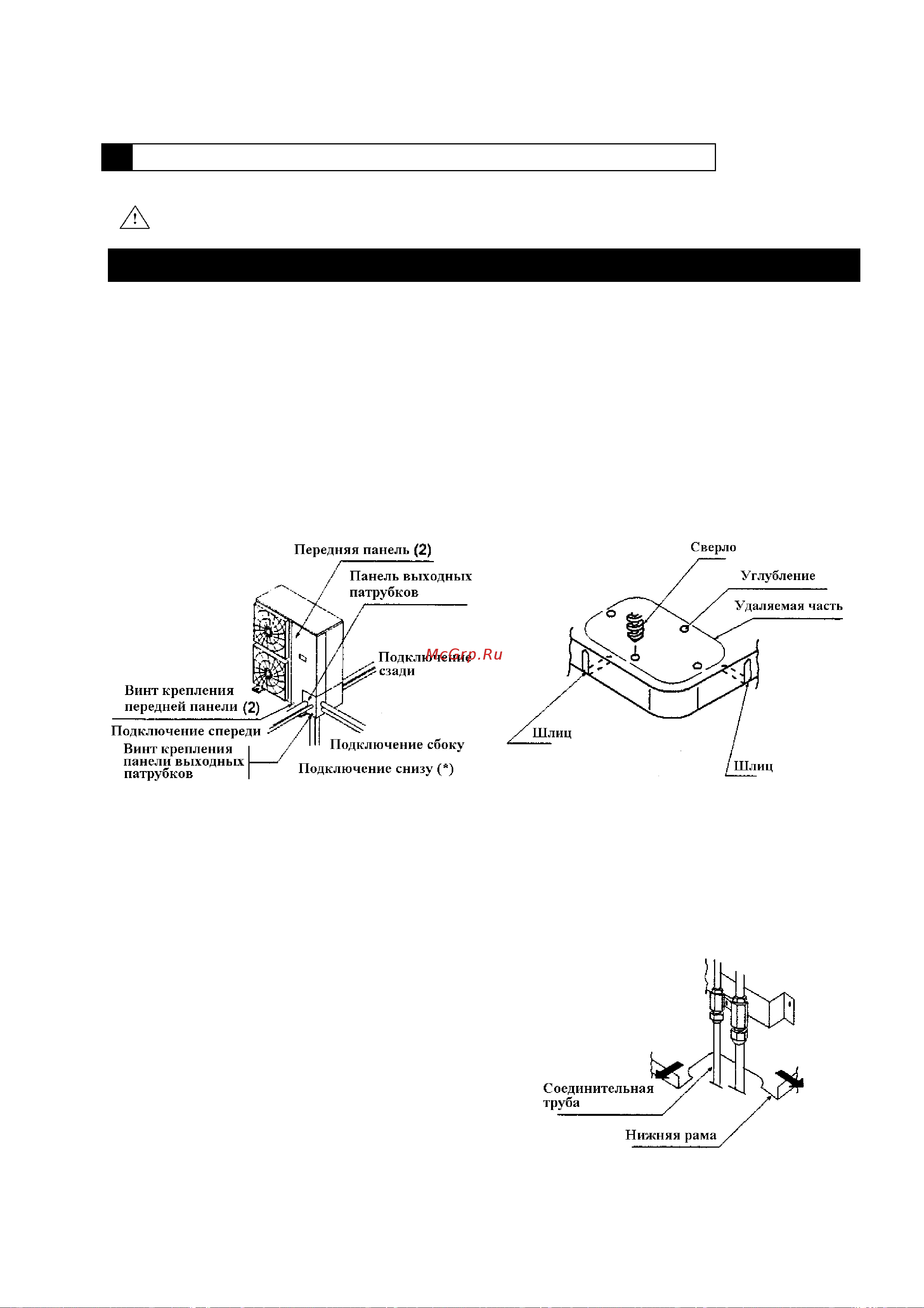

![Daikin RMX140JZVMB [17/31] Подключение трубопровода хладагента](/views2/1782299/page17/bg11.png)
17
8
ПОДКЛЮЧЕНИЕ ТРУБОПРОВОДА ХЛАДАГЕНТА
(
Внимание!
)
• Наружные блоки данного типа не требуют дополнительной заправки хладагента.
• Во избежание ошибок трубопроводы жидкого и газообразного хладагента
проверяются не по отдельности, а как единый контур.
• Проверки на правильность подключения трубопроводов и соединительных
кабельных линий требуют значительного времени. Такое время следует специально
предусмотреть в графике монтажных операций.
1. ТРУБОПРОВОД ХЛАДАГЕНТА
• Трубопровод хладагента можно подключить к блоку с четырех сторон.
• При подключении не допускайте
попадания воздуха и иных посторонних
включения в трубопровод хладагента.
• Чтобы подключить трубопровод с
нижней стороны блока, выбейте
удаляемую рамы блока, предварительно
просверлив 4 отверстия в местах,
обозначенных углублениями, с
помощью сверла ∅6 мм.
• Для проводки труб сделайте две прорези
по шлицам, имеющимся на раме, с
помощью пилки.
