18
¦

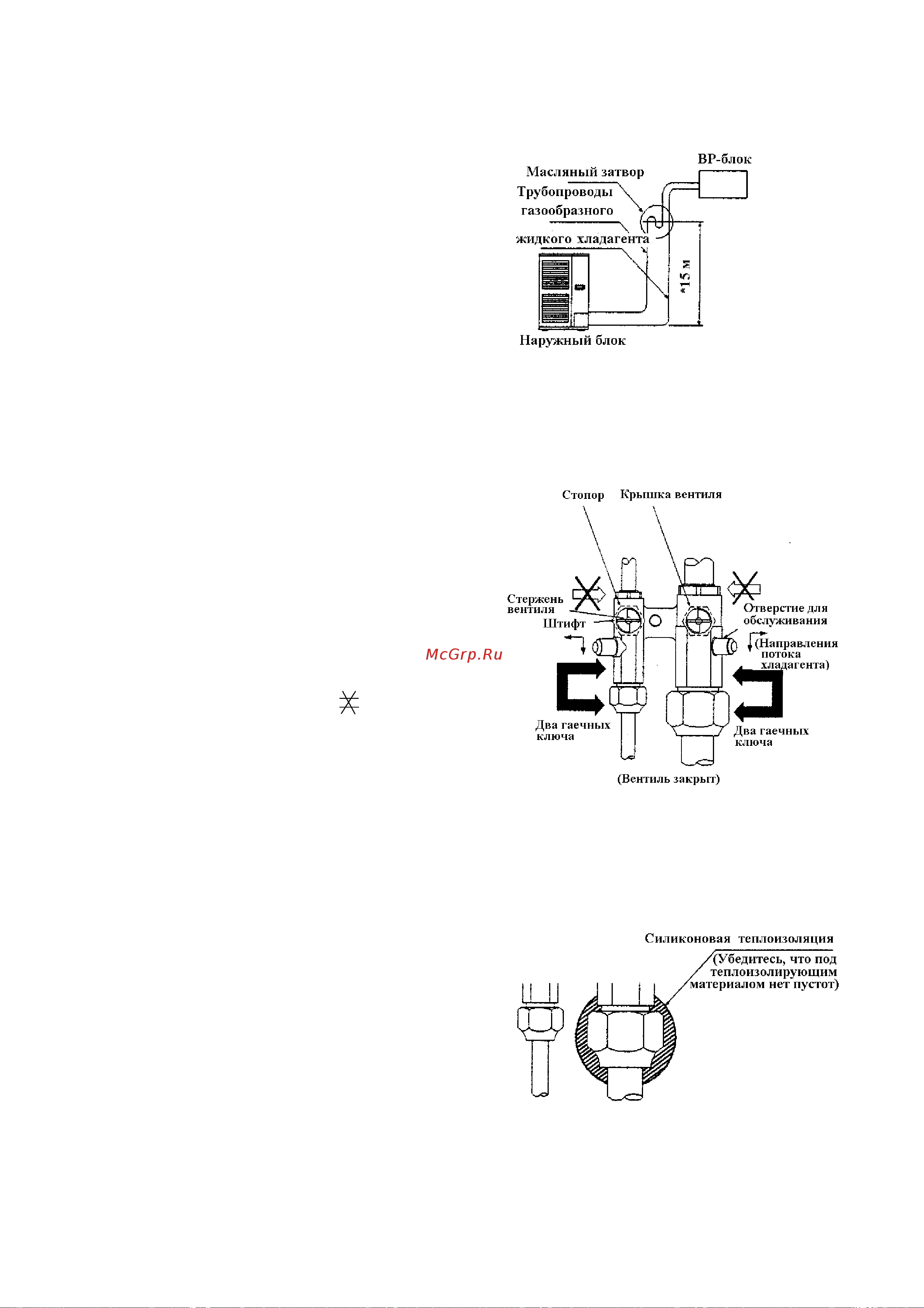

Масляный затвор
Масло, скопившееся в идущей вверх части
трубопровода, может попасть обратно в
компрессор, когда он выключается, что
ведет к его отказу или нарушению
циркуляции масла. Поэтому в
поднимающейся части трубопровода
газообразного хладагента должен быть
предусмотрен масляный затвор.
Примечание. Если наружный блок
расположен выше, чем внутренние, в
масляном затворе нет необходимости.
* На каждые 15 м перепада высоты
необходимо
предусмотреть отдельный масляный затвор.
Правила обращения с запорным вентилем
1. При поставке с завода запорный
вентиль патрубка, служащего для
подключения BP-блока к наружному
блоку, находится в закрытом
положении. Расположение деталей
показано на рисунке справа.
2. Для затяжки или ослабления накидных
гаек применяются два гаечных ключа в
местах, обозначенных стрелками.
3. Не применяйте гаечные ключи в местах,
указанных символами ( ).
• В режиме охлаждения при низкой
температуре воздуха или в иных
режимах при низком давлении
применяется теплоизоляция из
силикона, чтобы предотвратить
примерзание накидной гайки запорного
вентиля.
Работа с запорным вентилем
1. Открывание
(а) Поверните стержень вентиля на 1/4
оборота против часовой стрелки с
помощью плоской отвертки.
(б) Прекратите поворачивать вентиль,
когда штифт упрется в стопор.
2. Закрытие
(а) Поверните стержень вентиля на 1/4
оборота по часовой стрелке с помощью
плоской отвертки.
(б) Прекратите поворачивать вентиль,
когда штифт упрется в стопор.
