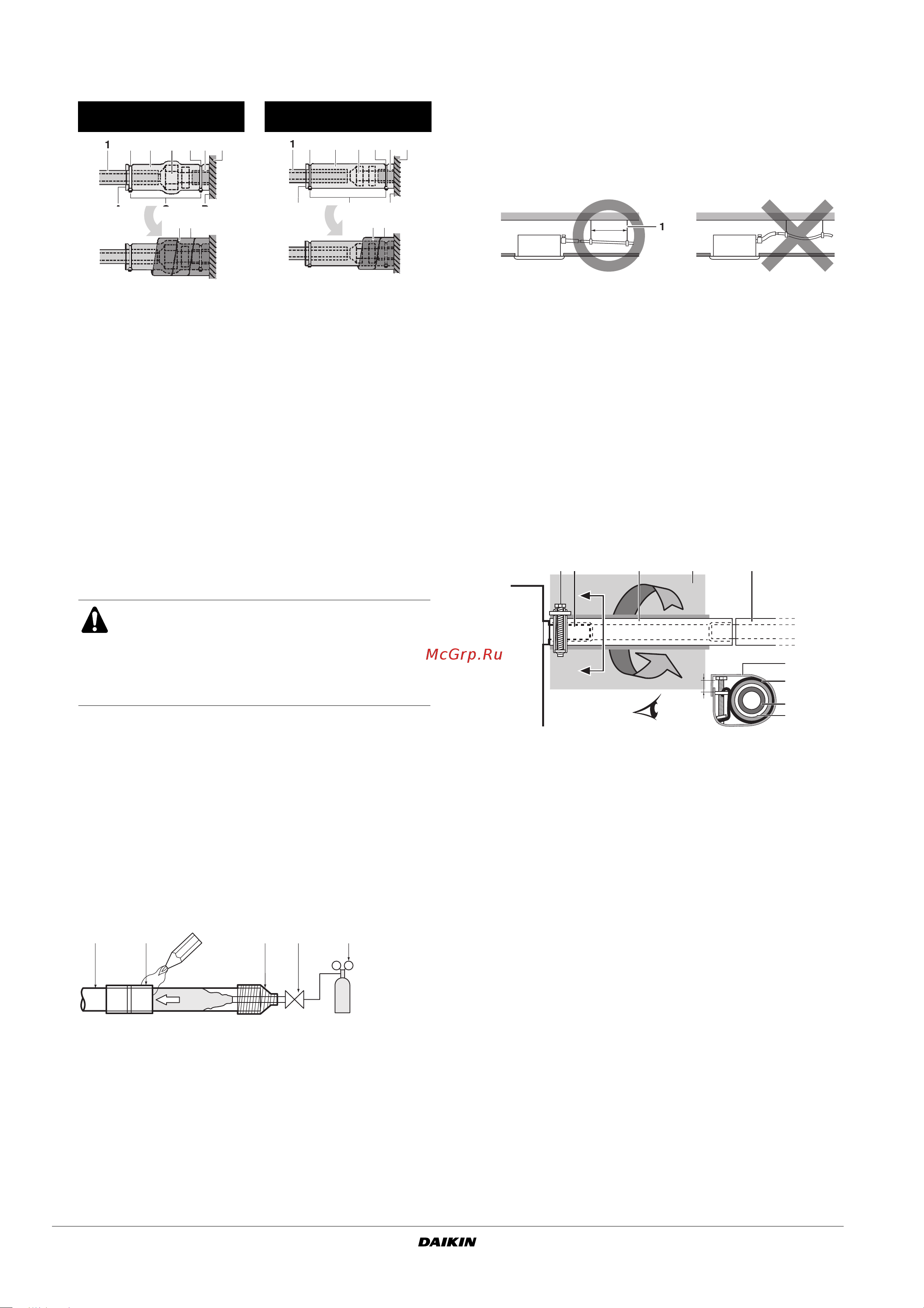

Daikin FBQ71C7VEB [8/16] Рекомендации по монтажу дренажных труб
![Daikin FBQ71C7VEB [8/16] Рекомендации по монтажу дренажных труб](/views2/1782573/page8/bg8.png)
Инструкция по монтажу
5
FBQ35~140C7VEB
Кондиционеры типа «сплит-система»
4PW46842-1B
■ В конце выполните изоляцию, как показано на
приведенных ниже иллюстрациях.
Порядок теплоизоляции трубопроводов
Рекомендации по пайке
■ При пайке трубы необходимо продувать азотом.
Пайка без азотной продувки или без накачки азота
в трубопровод приведет к образованию обширной оксиди-
рованной пленки на внутренней поверхности труб, что
негативно повлияет на работу клапанов и компрессоров
охлаждающей системы.
■ При пайке с азотной продувкой азот должен подаваться
в трубопровод под давлением 0,02 МПа (этого достаточно,
чтобы он начал выступать на поверхность), при этом
необходимо установить редукционный клапан.
Рекомендации по монтажу дренажных
труб
Дренажный трубопровод прокладывается в соответствии с при-
веденным ниже рисунком. Примите меры по предотвращению
конденсации влаги. Неверная прокладка дренажного трубо-
провода может привести к протечкам воды и нанесению ущерба
имуществу.
■ Смонтируйте дренажные трубы
- Длина дренажной линии должна быть минимальной.
Трубопровод должен иметь постоянный уклон не менее
1/100, чтобы предотвратить образование в нем
воздушных пробок.
-Размер дренажных труб должен быть не меньше
размера соединительного патрубка (виниловая трубка
с внутренним диаметром 25 мм и внешним диаметром
32 мм).
- Оденьте прилагаемый дренажный шланг как можно
дальше на дренажный патрубок.
- Стяните шланг металлическим хомутом с зажимным
винтом. Головка винта должна выступать над
металлическим хомутом не более чем на 4 мм, как
показано на иллюстрации.
- Для изоляции оберните прилагаемую большую
уплотнительную прокладку вокруг стального хомута и
дренажного шланга и зафиксируйте её хомутами.
-Теплоизолируйте всю часть дренажного трубопровода,
находящуюся внутри помещения (приобретается на
внутреннем рынке).
- Если необходимый уклон дренажного трубопровода
обеспечить не удается, то применяется отвод для
подъема дренажного трубопровода (приобретается на
внутреннем рынке).
Трубопровод газообразного
хладагента
Трубопровод жидкого
хладагента
1
Материал изоляции трубопроводов (приобретается на
внутреннем рынке)
2
Соединение с накидной гайкой
3
Изоляция для соединения (поставляемые вместе с блоком)
4
Материал изоляции трубопроводов (главный блок)
5
Главный блок
6
Хомут (приобретается на внутреннем рынке)
7
1 средняя уплотнительная прокладка для трубопровода
газообразного хладагента (прилагается к блоку)
2 средняя уплотнительная прокладка для трубопровода
жидкого хладагента (прилагается к блоку)
A
Поверните швами вверх
B
Прикрепите к основанию
C
Затяните часть, не относящуюся к материалу изоляции
трубопроводов
D
Оберните участок от основания блока до верхней точки
соединения с накидной гайкой
Для местной изоляции обязательно заизолируйте
местные трубопроводы по всей длине вплоть до
трубных соединений внутри агрегата.
На открытых трубах может скапливаться конден-
сат, а прикосновение к ним может привести
к ожогам.
1 Трубопровод хладагента
2 Спаиваемые детали
3 Изолирующая обмотка
4 Ручной клапан
5 Редукционный клапан
6 Азот
A
B
D
C
7
1
2
3
4
5
6
6
A
B
C
1
2
3
4
5
6
6
D
7
12 345
6
6
1 Подвеска дренажной трубки
1 Дренажный патрубок (прикреплен к агрегату)
2 Дренажный шланг (прилагается к агрегату)
3 Металлический хомут (прилагается к агрегату)
4 Дренажный трубопровод (приобретается на
внутреннем рынке)
5 Большая уплотнительная прокладка (поставляется
вместе с блоком)
1-1.
5
m
1
1 23 5
≤4 mm
3
5
2
A
A'
A'
A-A'
1
4
A
A'
