12. ПИЛЕНИЕ

12.1. После включения пилы подождите, чтобы пильный диск развил максимальную скорость вращения до

начала пиления.

12.2. После каждой новой регулировки пилы рекомендуется выполнить пробное пиление с целью проверки

правильности установки размеров.

12.3. Одна сторона обрабатываемой заготовки прижимается к направляющей планке, а вторая сторона находится

на рабочей поверхности стола. Рукой (

пальцы вместе) прижмите деталь и толкайте ее вдоль направляющей

планки к пильному диску.

12.4. Защитный кожух (12), Рис.2а, пильного диска всегда должен быть в рабочем состоянии и закрывать

обрабатываемую заготовку.

12.5. При выполнении пиления оператор должен находиться сбоку от линии распиловки.

12.6. Обеспечивайте опору для длинных заготовок, чтобы предотвратить провисание в конце

распиловки

(например, используйте роликовую опору).

12.7. Используйте толкатель или толкающий брусок для подачи заготовки, если без толкателя руки оператора

приближаются к пильному диску ближе, чем на 125 мм.

12.8. Всегда проталкивайте обрабатываемую заготовку до конца расклинивателя.

12.9. Оставляйте обрезки на рабочем столе до полной остановки пильного диска.

13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ: Перед

началом любых ремонтных и сервисных работ убедитесь, что пила отключена от

сети.

13.1. Заменяйте изношенные детали по мере необходимости. Электрические шнуры в случае износа,

повреждения следует заменять немедленно.

13.2. Содержите пилу и рабочее место в чистоте. Не допускайте накапливания пыли на пиле и внутри корпуса.

Очищайте опилки пылесосом или сжатым воздухом.

Электродвигатель должен содержаться в чистоте.

Очищайте двигатель от пыли пылесосом.

14. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс и высокое

качество пиления. Пильные диски предназначены для пиления твердых и мягких пород древесины, ДСП,

пластиков, ламината и алюминиевых профилей (см.

ниже приведенную таблицу).

косой, переменный К

трапециевидный Т

Форма зуба

плоский П

Код

Внешний

диаметр (мм)

Внутренняя

посадка (мм)

Число

зубьев (Z)

Форма

зуба

Применение

7457 200 30 24 К

Черновое пиление древесины мягких и

твердых пород

12124 200 30 40 К

Черновое пиление древесины мягких и

твердых пород

12134 200 30 56 ТП

Пиление ламината и ДСП различных плит -

в том числе с покрытием

9.6. Установите новый пильный диск (22). Направление вращения пильного диска обозначено стрелкой.

9.7. Закрепление пильного диска (22) и сборка пилы производятся в обратном порядке, описанном в пунктах 9.3 -

9.5.

10. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

10.1. Подготовка к работе (Рис. 2, 2б)

10.1.1. Перед включением пилы убедитесь в том, что:

- пила

надёжно закреплена на верстаке, все узлы и механизмы пилы комплектны и находятся в закреплённом и

рабочем состоянии;

- на рабочем столе (10) нет посторонних предметов: ветоши, заготовок, опилок, толкателя, ключей и т.п. ;

- вспомогательное оборудование, используемое в рабочем цикле (направляющая, параллельный упор, угловой

упор, упор для косого и поперечного пиления и т

.д.), находятся в закрепленном положении;

- расклиниватель (11), защитный кожух пильного диска (12) и т.п. не мешает свободному вращению пильного

диска (22).

10.2. Включение (Рис. 2а)

10.2.1. Вставьте электрическую вилку в розетку сети напряжением 220 В.

10.2.2. Для включения пилы нажмите на зелёную кнопку выключателя (16) магнитного пускателя (17).

10.2.3. Для выключения пилы нажмите на красную кнопку

выключателя (16) магнитного пускателя (17).

ВНИМАНИЕ: После включения пилы, прежде чем начать пиление, подождите, пока пильный диск наберёт

максимальные обороты.

10.3. Установка глубины пиления (Рис.2а, 2б, 6а)

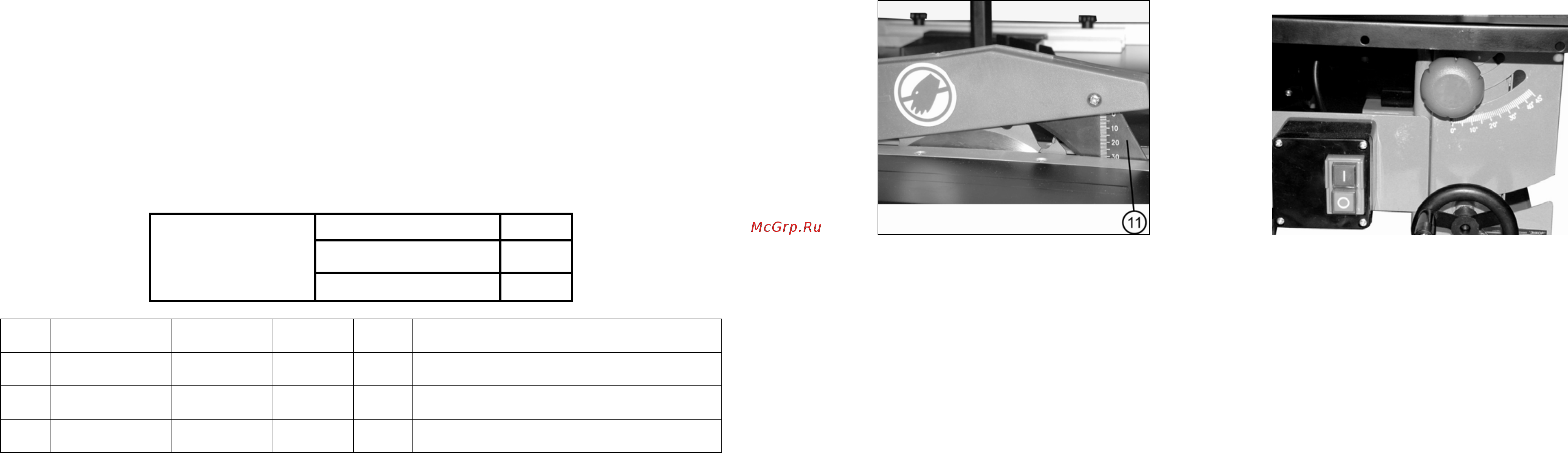

Рис.6а Рис.6б

ВНИМАНИЕ: Все шкалы и градуировки цифровых показаний на пиле носят информационный характер и

имеют определённую погрешность. Для выполнения точных работ необходимо производить пробное

пиление с последующим инструментальным замером и дальнейшей корректировкой.

10.3.1. Чтобы установить или изменить глубину пиления, выключите пилу, ослабьте положение винта фиксации

установки

глубины пиления (25). Маховиком установки глубины пиления (15), вращая против часовой стрелки,

опустите пильный диск (22) или, вращая по часовой стрелке, поднимите пильный диск (22) на необходимую

величину. Закрепите винт фиксации установки глубины пиления (25).

10.3.2. Для удобства изменения размера глубины пиления на расклинивателе (11) нанесена градуированная

шкала, Рис. 6а.

10.3.3. Включите пилу, произведите пробное пиление; выключите

пилу, измерьте глубину пиления. При

необходимости повторите установку высоты пиления, п.п.10.3.1 -10.3.2.

ВНИМАНИЕ: Для безопасной эксплуатации пильный диск должен быть поднят не более 3 - 5 мм над

поверхностью распиливаемого материала.

10.4. Установка наклона пиления (Рис.2а,2б,6б)

10.4.1. Чтобы установить или изменить наклон пиления, выключите пилу, отпустите винт фиксации установки

наклона шпинделя

(13). Вращая маховик установки наклона шпинделя (19), установите пильный диск (22) в

предполагаемое положение относительно рабочего стола. Закрепите винт фиксации установки наклона

шпинделя (13), Рис 2а, 2б.

10.4.2. Для удобства изменения угла наклона пиления на фронтальной панели корпуса пилы (14) под винтом

фиксации установки угла наклона шпинделя (13), Рис 2а, 2б, нанесена градуированная шкала, Рис. 6б.

10.4.3.

Включите пилу, произведите пробное пиление. Выключите пилу, измерьте угол наклона пиления. При

необходимости повторите установку угла наклона пиления, п.п.10.4.1 - 10.4.2.
