8
8.8. Установите защитный кожух пильного диска (12), для чего накройте защитным кожухом (12) пильный диск (22)
и расклиниватель (11), совместите отверстия расклинивателя (11) и защитного кожуха пильного диска (12) и
установите крепёжный винт. Проверьте свободное (без заеданий и усилий) перемещение вверх и вниз защитного
кожуха (12), Рис.2а.
8.9. Вставьте упор для косого и поперечного пиления (9) в паз
рабочего стола (10), Рис.2а.
8.10. В отбортовку рабочего стола (10) с обеих сторон вставьте зажимные пластины параллельного упора (5),
установите необходимое расстояние строго параллельно пазу упора для косого и поперечного пиления (9)
рабочего стола (10), закрепите с помощью винтов фиксации (2), Рис.2а.
8.11. Для выполнения продольного пиления, в зависимости от размеров (высоты) заготовки, установите
направляющую (8) в
вертикальном или горизонтальном положении, закрепив последнюю к параллельному упору
(5) винтами фиксации (4), Рис.2а.
8.12. Для выполнения пиления под углом 45
0
в паз направляющей (8), закреплённой в горизонтальном
положении, вставляется угловой упор (23) своей ответной частью. При этом, упор должен беспрепятственно
перемещаться по направляющей (8), Рис.2а, 2б.
8.13. Для выполнения поперечного или косого пиления направляющую (8) закрепите винтами фиксации (6) к
упору для косого и поперечного пиления (9) в вертикальном или горизонтальном положении в зависимости от
высоты
заготовки, Рис.2а.
9. ЗАМЕНА ПИЛЬНОГО ДИСКА (Рис. 5а, 5б)
При определенной наработке пилы происходит естественное притупление зубьев пильного диска, что
существенно сказывается на качестве выполняемой работы. Поэтому необходимо снять пильный диск (22) для
замены или заточки.
ПРЕДУПРЕЖДЕНИЕ: Не пытайтесь сами производить заточку пильного диска, т.к., не имея специального
оборудования
и навыков, вы можете нарушить центровку и балансировку пильного диска, что приведёт к
преждевременной поломке пилы. При необходимости пользуйтесь услугами сервисных центров или
специализированных мастерских.
ПРЕДУПРЕЖДЕНИЕ: Перед выполнением каких-либо работ по наладке, обслуживанию, настройке пилы и
т.п. отключите и обесточьте пилу, отсоединив вилку шнура питания пилы от питающей
розетки.
9.1. Ослабьте винт фиксации установки наклона шпинделя (13). Вращая маховик установки наклона шпинделя
(19), установите пильный диск (22) в положение 90
0
относительно рабочего стола, Рис. 2а.
9.2. Ослабьте винт фиксации установки глубины пиления (25), Рис.2б. Маховиком установки глубины пиления
(15), вращая против часовой стрелки, опустите пильный диск (22) максимально вниз, Рис. 2а, 2б.
9.3. Выверните крепёжные винты (28) боковой панели (29) корпуса пилы. Снимите боковую панель(29), Рис. 5а.
9.4. Используйте специальные ключи (К), входящие в комплектацию
пилы, Рис.1б. Как показано на Рис.5б,
удерживая ключом (30) наружный фланец (33), ключом (32) и открутите гайку (31). Гайка (31) откручивается по
направлению вращения пильного диска (22), Рис.5б.

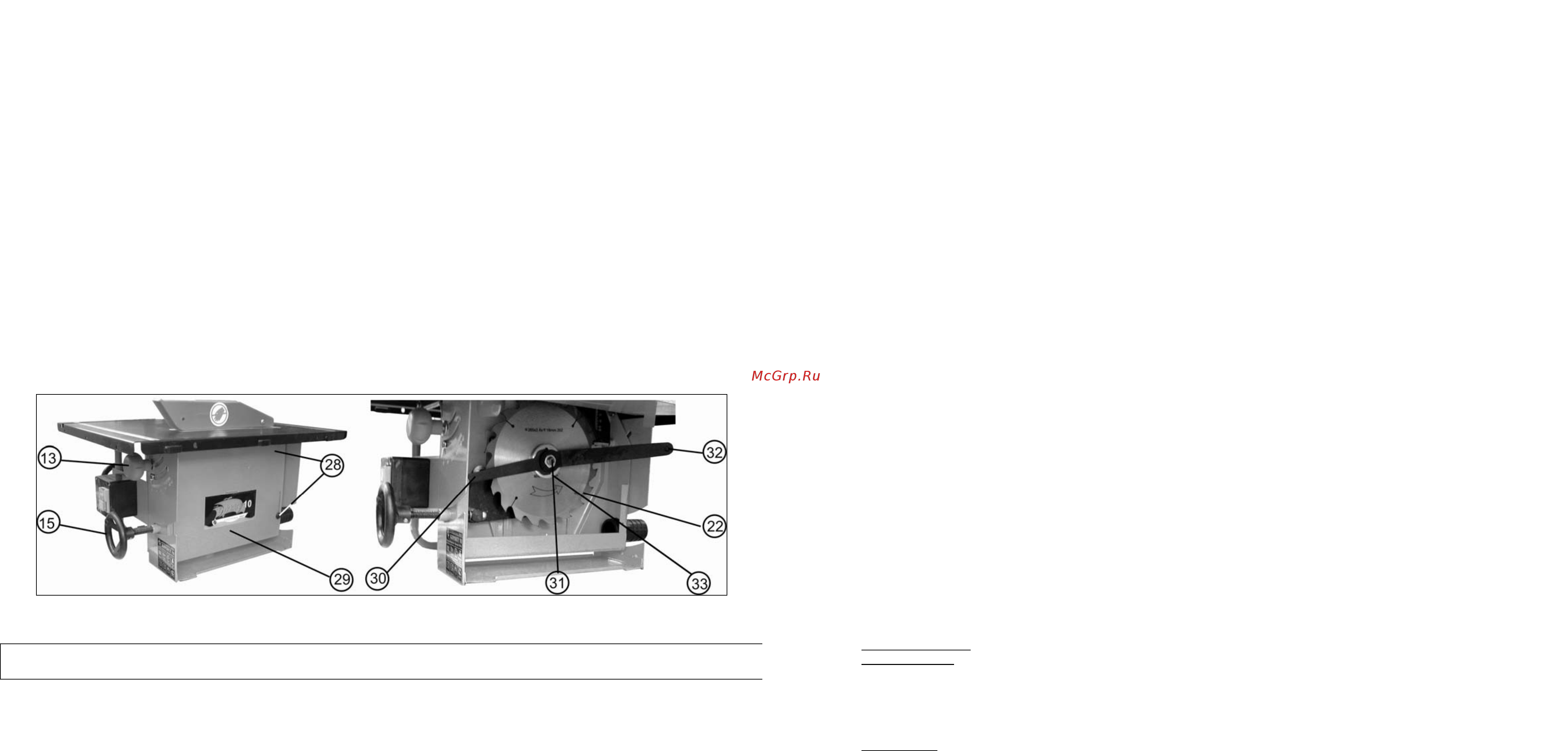

Рис. 5а Рис.5б
ВНИМАНИЕ: Пильный диск вращается в сторону передней части пилы. При установке пильного диска
убедитесь, что зубья направлены вниз, в сторону передней части пилы.
9.5. Снимите фланец (33), после чего снимите пильный диск (22), Рис.5б.
13
15. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ
Пила модели "КОРВЕТ 10" Зав. № ______________ соответствует требованиям ТУ-4833-002-44744687-2001,
ГОСТ Р МЭК 1029-1-94, ГОСТ Р МЭК 1029-2-1-95, обеспечивающим безопасность жизни, здоровья потребителей
и охрану окружающей среды и признана годной к эксплуатации.
“____”________________200 г. __________ Входной контроль ”____”________________200 г
. ___________
(дата изготовления) (штамп отк) (дата проверки) (штамп вк)
Дата продажи “___”_____________ 200 г. __________________ _________________
(подпись продавца) (штамп магазина)
16. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Производитель гарантирует надёжную работу пилы модели «Корвет» при соблюдении условий хранения,
правильности монтажа, соблюдении правил эксплуатации и обслуживания, указанных в руководстве по
эксплуатации.
Гарантийный срок – 12 месяцев с даты продажи через розничную торговую
сеть. Срок службы – 5 лет.
Гарантия распространяется только на производственные дефекты, выявленные в процессе эксплуатации пилы в
период гарантийного срока. В случае нарушения работоспособности пилы в течение гарантийного срока
владелец имеет право на его бесплатный ремонт.
В гарантийный ремонт принимается пила при обязательном наличии правильно и полностью
оформленного и заполненного гарантийного талона установленного образца на представленную для
ремонта пилу с штампом торговой организации и подписью покупателя.
В гарантийном ремонте может быть отказано:
1. При отсутствии гарантийного талона.
2. При нарушении пломб, наличии следов разборки на корпусе, шлицах винтов, болтов, гаек и прочих следов
разборки или попытки разборки пилы.
3. Если неисправность пилы стала следствием нарушения условий хранения, попадания внутрь
посторонних
предметов, жидкостей, нарушения условий эксплуатации (эксплуатация без необходимых насадок и
приспособлений, эксплуатация не предназначенным режущим инструментом, насадками, дополнительными
приспособлениями и т.п.).
4. При перегрузке или заклинивании двигателя (одновременный выход из строя ротора и статора, обеих обмоток
статора).
5. При механическом повреждении сетевого шнура или штепселя.
6. При механическом повреждении корпуса
и его деталей.
Гарантия не распространяется на:
- сменные принадлежности (аксессуары и оснастка), если на них присутствуют следы эксплуатации,
например: элементы крепления пильного диска, направляющие и упорные планки и т.п.;
- быстроизнашивающиеся детали, если на них присутствуют следы эксплуатации, например: сальники,
защитные кожухи, резиновые уплотнения и т.п. Замена их в течение гарантийного срока является платной
услугой;
- шнуры питания, в случае повреждения изоляции, подлежат обязательной замене без согласия владельца
(услуга платная);
- расходные материалы, например: пильные диски и т.п.
Предметом гарантии не является неполная комплектация пилы, которая могла быть выявлена при продаже.
Претензии от третьих лиц не принимаются.
Пила в ремонт должна сдаваться чистой, в комплекте с принадлежностями.
РЕКОМЕНДАЦИИ ПОТРЕБИТЕЛЮ:
Во всех случаях нарушения нормальной работы пилы, например: падение оборотов, изменение
шума,
появление постороннего запаха, дыма, вибрации, стука, повышенной искры на коллекторе – прекратите
работу и обратитесь в Сервисный центр «Корвет» или гарантийную мастерскую.
Гарантийный, а также послегарантийный ремонт производится оригинальными деталями и узлами только в
гарантийных мастерских, указанных в перечне «Адреса гарантийных мастерских».
Примечание: Техническое обслуживание пилы, проведение регламентных работ, регулировок, указанных
в руководстве по эксплуатации, диагностика не относятся к гарантийным обязательствам и
оплачиваются согласно действующим расценкам Сервисного Центра.
С гарантийными обязательствами ознакомлен и согласен: _______________, _________________
дата подпись
Сервисный центр “Корвет” тел./ факс (4732) 39-24-84, 619-645
E-mail: petrovich@enkor.ru
E-mail: orlova@enkor.ru
Изготовитель:
ШАНХАЙ ДЖОЕ ИМПОРТ ЭНД ЭКСПОРТ КО., ЛТД.
Китай-Рм 339, № 551 ЛАОШАНУЧУН, ПУДОНГ, ШАНХАЙ, П.Р.
Импортер:ООО «ЭНКОР-Инструмент-Воронеж»:394018,
Воронеж, пл. Ленина, 8. Тел./факс: (4732) 39-03-33
E-mail: opt@enkor.ru
