17. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Главным в получении оптимальных результатов при использовании пилы является правильная

регулировка и балансировка. Если вам кажется, что пила распиливает неточно, необходимо проверить

все регулировки и установки. Обратите внимание также на то, что если вы меняете одну регулировку, она

часто оказывает влияние на другие

регулировки. Лучше всего проверить все регулировки во время

устранения неисправности

Неисправность

Возможная причина Действия по устранению

1. Повышенная вибрация 1. Пильный диск разбалансирован

1. Снимите пильный диск и замените

на другой.

2. Электродвигатель

перегружается, теряет

обороты при пилении,

деталь горит, при

продольном пилении

электродвигатель

останавливается.

1. Пильный диск затупился

2. Пильный диск не предназначен

для пиления данной заготовки

3. Скорость подачи слишком

высокая

4. Параллельный упор расположен

не параллельно пильному диску

5. Расклиниватель установлен не в

одной плоскости с пильным диском

6. Между заготовкой и

параллельным упором накопились

опилки

7. Покороблена заготовка

1. Замените или заточите пильный

диск

2. Установите пильный диск,

предназначенный для пиления данной

заготовки

3. Уменьшите скорость подачи

заготовки

4. Отрегулируйте параллельный упор

5. Отрегулируйте положение

расклинивателя

6. Содержите поверхность стола в

чистоте

7. Установите заготовку вогнутой

стороной вниз и подавайте медленно

3. Пила производит

распиловку неточно под

углами наклона

1. Углы отрегулированы

неправильно

1. См. пункт «установка угла наклона»

4. При регулировке по

высоте пильного диска

необходимо

прикладывать

значительное усилие

1. На резьбе подъемного винта

накопились опилки

1. Очистите и протрите насухо резьбу

5. Электродвигатель

работает на полной

скорости, но пильный

диск останавливается во

время пиления

1. Пильный диск слабо закреплен 1. Закрепите пильный диск

6. Электродвигатель не

запускается

1. Питание не поступает, так как

сетевой выключатель разомкнут

2. Неисправный магнитный

пускатель

3. Статор или якорь сгорели

1. Включите сетевой выключатель

2. Обратитесь в сервисный центр для

замены магнитного пускателя

3. Обратитесь в сервисный центр для

ремонта электродвигателя

7. Электродвигатель не

развивает полную

скорость и не работает на

полную мощность

1. Низкое напряжение

2. Сгорела обмотка или обрыв в

обмотке

3. Слишком длинный

удлинительный шнур

1. Проверьте напряжение в сети

2. Обратитесь сервисный центр для

ремонта.

3. Укоротите длину или увеличьте

сечение шнура

8. Электродвигатель

перегревается,

останавливается,

размыкает прерыватели

предохранителей

1.Электродвигатель перегружен

2. Неправильное охлаждение из-за

накопления опилок вокруг

двигателя

3. Обмотки сгорели или обрыв в

обмотке

1. Подавайте заготовку медленнее

2. Очистите двигатель для

обеспечения соответствующей

вентиляции

3. Обратитесь в сервисный центр для

ремонта

7. РАСПАКОВКА

7.1. Откройте упаковку. Извлеките все комплектующие детали и узлы.

7.2. Проверьте комплектность пилы.

ПРЕДУПРЕЖДЕНИЕ: Не пытайтесь использовать пилу до её полной сборки в соответствии с

руководством по эксплуатации.

8. СБОРКА ПИЛЫ (Рис.2а, 2б, 3, 4а, 4б)

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением каких - либо работ по наладке, обслуживанию, настройке пилы и

т.д., отключите и обесточьте пилу, отсоедините вилку шнура питания пилы от питающей розетки.

Рис.4а

8.1. Пила должна устанавливаться на прочном,

тяжелом верстаке достаточной высоты, чтобы

оператору не пришлось наклоняться в процессе

работы.

8.2. Просверлите четыре отверстия на рабочей

поверхности верстака и болтами с шайбами (не

поставляются) закрепите пилу на поверхности

верстака. Поверхность верстака должна быть ровной

и горизонтальной.

8.3. Установите ручки маховиков

установки угла

наклона шпинделя (19) и установки глубины пиления

(15), затянув крепежный винт и гайку, Рис.2а.

Проверьте, чтобы ручки вращались на оси крепёжного

винта свободно и плавно.

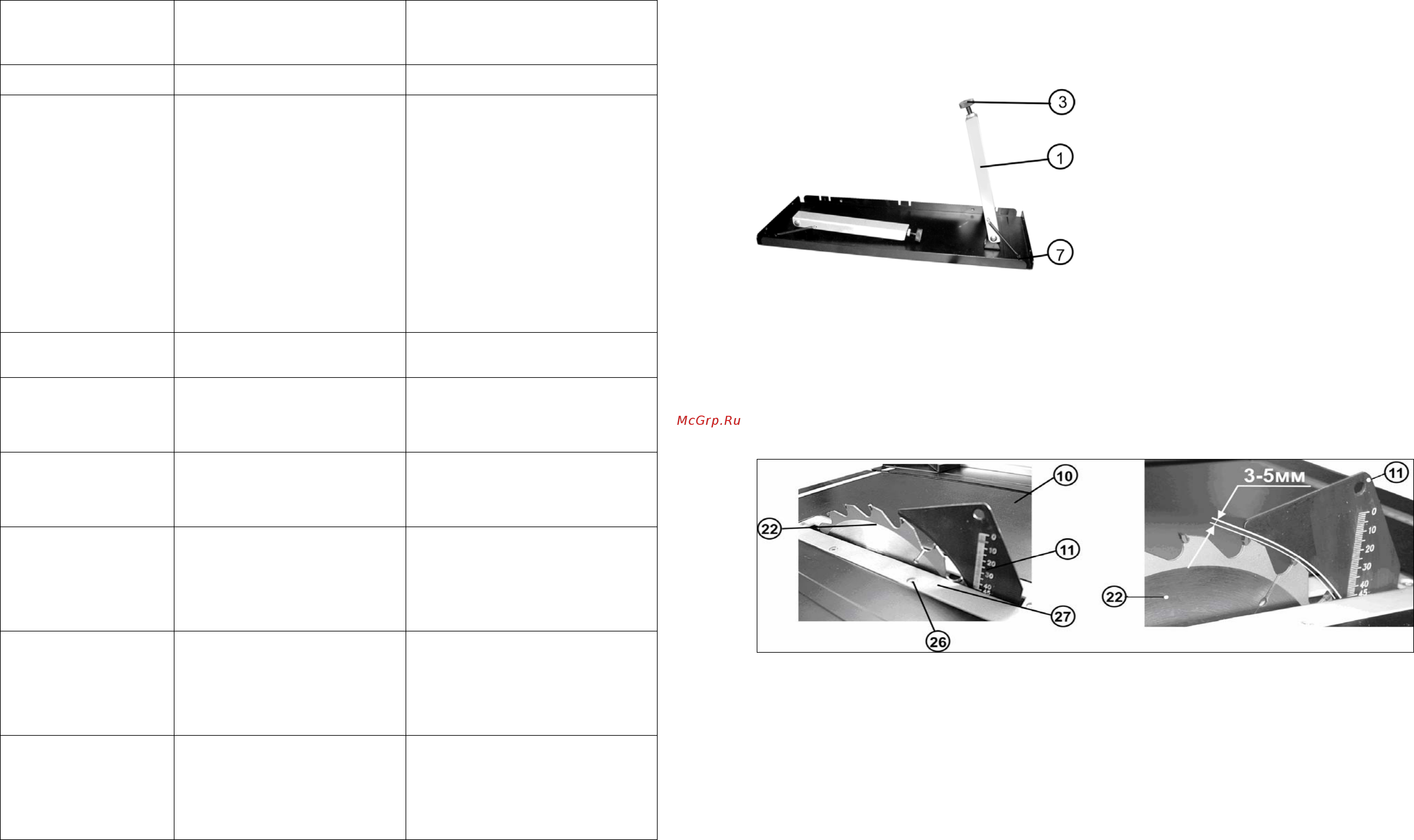

8.4. При необходимости установите удлинитель стола

(7), для чего поверните стойки (1) удлинителя стола

(7) на 90

, Рис.3, и в пазы рабочего стола (10)

вставьте ответную часть удлинителя стола (7), Рис.2а.

Удлинитель рабочего стола устанавливается как с

правой, так и с левой стороны стола. Вращением

винтов опоры (3) выровняйте поверхности рабочего

стола (10) и удлинителя стола (7), Рис.2а, 3.

Рис.4а Рис.4б

8.5. Выверните шесть винтов (26), удалите вставку (27) рабочего стола (10), Рис. 4а.

8.6. Ослабьте винт фиксации установки глубины пиления (25), вращая ручку маховика установки глубины

пиления (15) по часовой стрелке; выдвиньте пильный диск на высоту 43мм., ослабьте два винта крепления

расклинивателя (11), Рис. 2а.

Расклиниватель (11) установите таким образом, чтобы зазор между зубьями

пильного диска (22) и дугой

внутреннего радиуса расклинивателя (11) составлял от 3мм до 5мм. Затяните два крепёжных винта

расклинивателя (11), Рис. 4а,4б.

8.7. Установите и закрепите вставку (27) на место.
