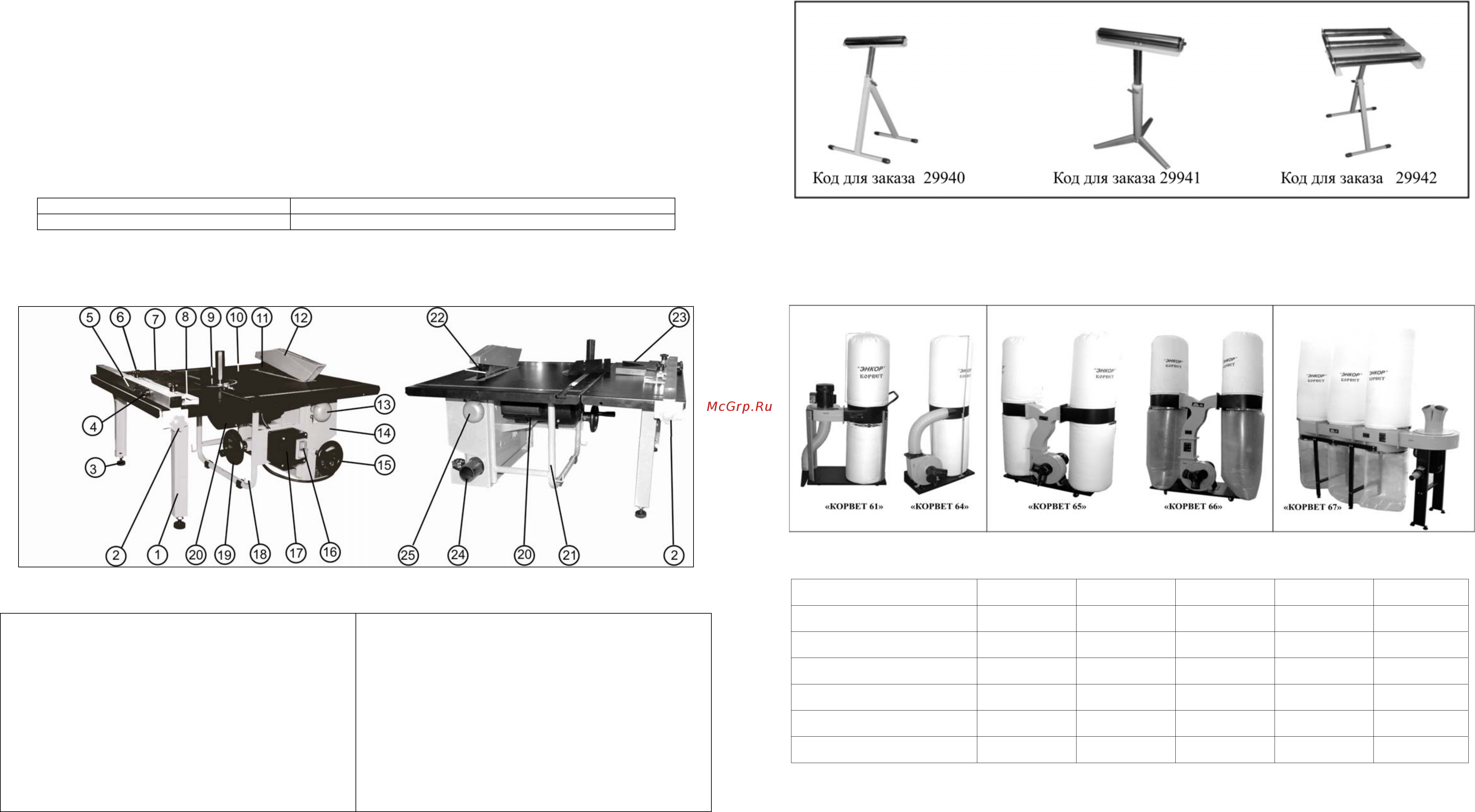

![Энкор Корвет-10 10210 Инструкция по эксплуатации онлайн [8/12] 7169](/views2/1007826/page8/bg8.png)
6
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите пилу.
Отключите вилку электрического шнура питания из розетки, проверьте пильный диск на свободное вращение.
Если пильный диск вращается свободно, включите двигатель ещё раз. Если двигатель всё ещё не вращается,
попытайтесь по таблице возможных неисправностей найти и устранить возможную
причину.
5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается. (При частых заклиниваниях пильного диска в заготовке, а также при частых
запусках пилы двигатель может выйти из строя от перегрузок).
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную
работу пилы. Однако, при
тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.
5.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках,
пониженном напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов).
Поэтому всегда с помощью квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и
потребляемый пилой ток.
5.2.4. При большой длине
и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального
функционирования пилы необходимо увеличить поперечное сечение подводящих проводов. Приведённые в
таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом, к
которому подключена пила, и вилкой штепсельного
разъёма пилы. При этом, не имеет значения, осуществляется
подвод электроэнергии к пиле через стационарные подводящие провода, через удлинительный кабель или через
комбинацию (стационарный и удлинительный) кабелей.
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,0 мм
2
Предупреждение: Пила должна быть заземлена через розетку с заземляющим контактом.
6. УСТРОЙСТВО ПИЛЫ
Рис.2а Рис.2б
Пила состоит из следующих сборочных единиц и деталей (Рис.2а, 2б):
1. Стойки удлинителя стола
2. Винт фиксации параллельного упора
3. Опора регулируемая
4. Винт фиксации направляющей
5. Параллельный упор
6. Винт фиксирующий
7. Удлинитель стола
8. Направляющая
9. Упор для косого и поперечного пиления
10. Рабочий стол
11. Расклиниватель
12. Защитный
кожух пильного диска
13. Винт фиксации установки угла наклона шпинделя
14. Корпус пилы
15. Маховик установки глубины пиления
16. Выключатель
17. Магнитный пускатель
18. Крючки для толкателя
19. Маховик установки угла наклона шпинделя
20. Электродвигатель
21. Рама
22. Пильный диск
23. Угловой упор
24. Патрубок пылесборника (пылесоса)
25. Винт фиксации установки глубины пиления
15
ПРИЛОЖЕНИЕ А.
«РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ И УСТРОЙСТВА»
ОПОРА РОЛИКОВАЯ
Для создания удобства при работе с пилой рекомендуем приобрести опору роликовую (Рис. А1), которая
облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и при передаче
готового изделия после обработки.
Рис. А1
ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ
Для сбора стружки и древесной пыли при работе рекомендуем использовать пылесосы «КОРВЕТ», Рис. А2,
различных модификаций (см. Таблицу А1), которые обеспечат надлежащие условия работы и сохранят ваше
здоровье.
Рис. А2
Таблица А1
«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»
Напряжение питания 220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц
Потребляемая мощность 750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт
Расход воздуха 14,2 м
3
/мин 42,6 м
3
/мин 62.3 м
3
/мин 70,82 м
3
/мин 76м
3
/мин
Объём пылесборника 0,064м
3
0,153м
3
0,306м
3
0,43м
3
0,57м
3
Объём фильтра 0,064м
3
0,153м
3
0,306м
3
0,43м
3
0,57м
3
Код для заказа 10261 10264 10265 10266 10267
