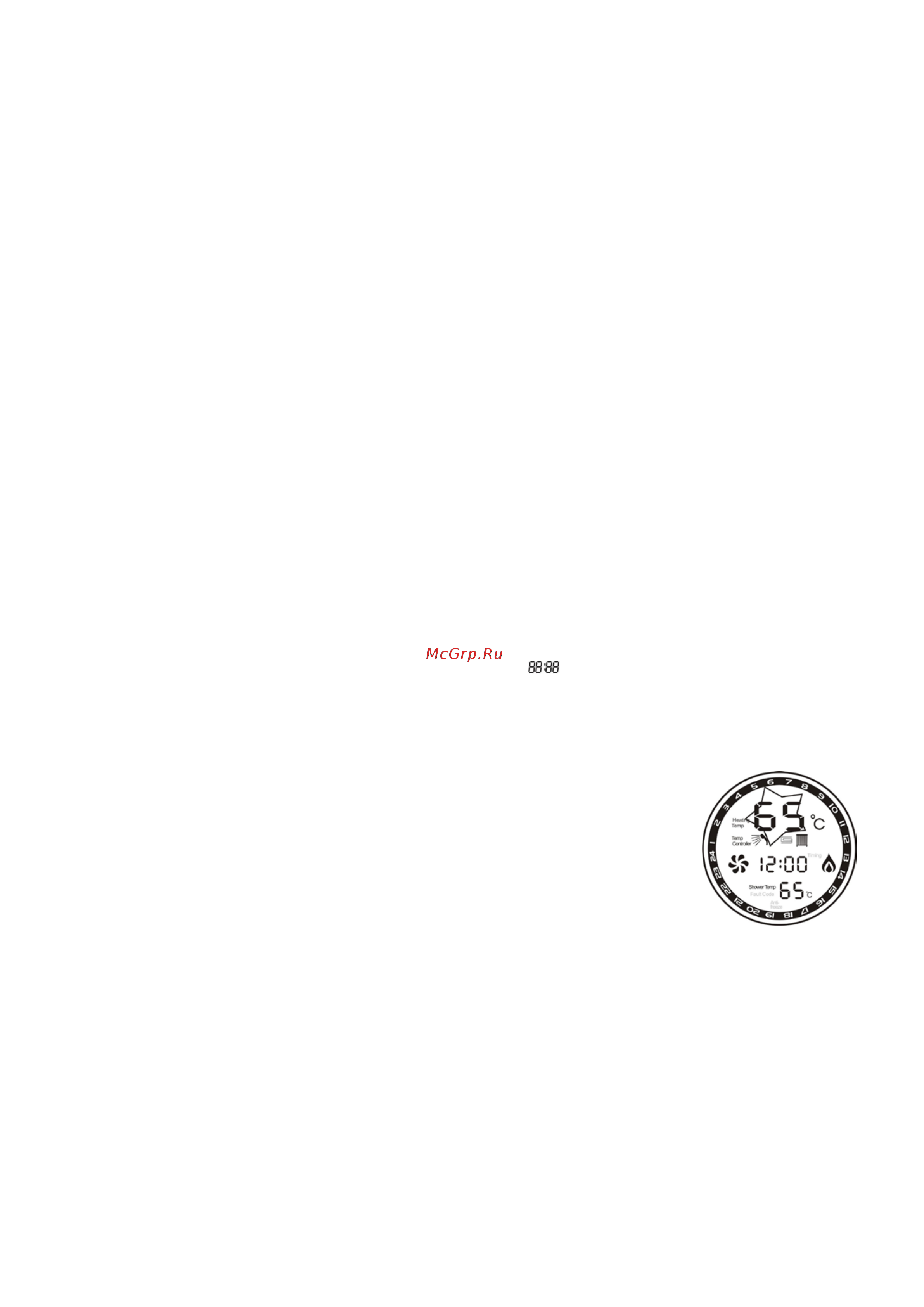

На панели управления котла (Рис. 3 ) расположены элементы управления и сигнализации режимов работы:
1) Кнопка включения котла (15);
2) Светодиодный дисплей с отображаемым на нем:
- шкалой времени (24 часа) (1);
- индикация работы котла в режиме отопления (радиаторы) (2);
- индикация работы котла в режиме отопления (теплый пол) (3);
- ТЭНы включены, идет нагрев теплоносителя (7);
- сигнал о неисправности с указанием кода неисправности (8);
- указатель заданной температуры ГВС ( активно при подключении датчика ГВС) (9);
- текущее время (10);
- индикация работы циркуляционного насоса котла (11);
- индикация работы котла в режиме ГВС (12);
- индикация запроса на тепло (активно при замыкании контактов подключенного комнатного
терморегулятора или наличии перемычки) (13);
- текущая температура теплоносителя в котле (14);
3) Кнопка включения суточного таймера (4);
4) Кнопка установки и настройки (5);
5) Кнопки выбора значения «больше-меньше» (6);
Основные операции и индикация на панели котла
1.Установка текущего времени
Для начала работы котла необходимо установить текущее значение времени. Кнопка питания котла «ON/Off»
выключена. Нажатием кнопки «Setting» в течении 5 сек., переходим в режим установки текущего времени, о чем
свидетельствует мигание значения часов на индикаторе времени «
». Кнопками «+/-» установить необходимое
значение часов. Повторным нажатием кнопки «Setting» переходим к установке минут. После установки текущего
времени нажать кнопку «Setting», чтобы запомнить установленное значение. Если в течении 10 сек. кнопка
«Setting» или «+/-» не будет нажата котел запоминает последнее установленное значение и переходит в рабочий
режим.
2.Установка температуры теплоносителя в режиме
Отопление
Если котел был выключен, подать питание , нажатием кнопки «ON/OFF» включить котел.
Кнопками «+/-» установить необходимое значение температуры теплоносителя (20-80°С
при радиаторном отоплении, 20-55°С при отоплении водяным теплым полом).
Если в течении 10 сек. кнопка «Function» или «+/-» не будет нажата котел запоминает
последнее установленное значение и переходит в рабочий режим.
Приготовление горячей воды
В случае, когда к котлу подключен датчик температуры бойлера на дисплее отображается текущее значение
температуры воды в бойлере «Shower temp». Для того чтобы установить желаемую температуру воды в бойлере
необходимо кнопкой «ON/OFF» выключить котел и кнопками «+/-» установить необходимое значение
температуры (35-70°С). И включить котел кнопкой «ON/OFF».
При понижении температуры в бойлере на 5°С ниже установленной котел автоматически будет подогревать воду в
баке до установленного значения.
В случае невозможности нагреть воду в баке в течении 30 мин. котел автоматически переключится в режим
отопления и по достижении температуры теплоносителя в системе отопления установленного значения котел
опять переключится в режим приготовления горячей воды.
Для работы котла только в режиме приготовления горячей воды (летний режим) необходимо выключить котел
кнопкой «ON/OFF» не отключая питания котла автоматом питания. Датчик температуры бойлера должен быть
подключен.
