3.Установка мощности котла (3 ступени)

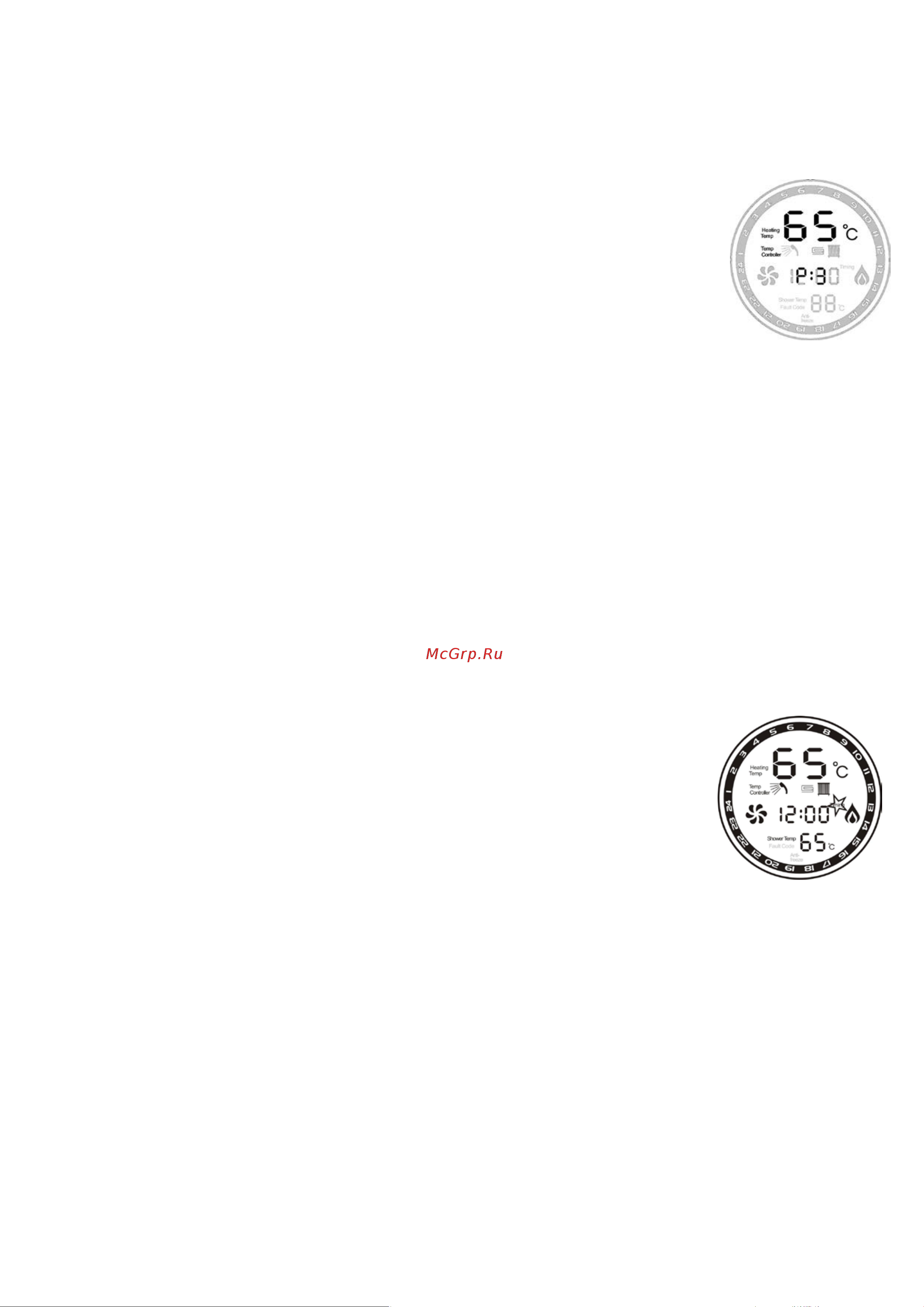

При выключенном кнопкой «ON/OFF» питании котла, нажатием и удержанием кнопки «Timing»в течении 5 сек.

войти в режим установки мощности котла, о чем сигнализирует символ «P3» с мигающей

цифрой на дисплее. Кнопками «+/-» выбрать количество ступеней мощности “P1,P2, P3”,

уменьшая или увеличивая количество подключаемых ТЭНов.

Ступени мощности:

Котел 24 кВт: P1 – 8кВт, Р2 – 16кВт, Р3 – 24кВт;

Котел 20 кВт: Р1 – 6,6кВт, Р2 – 13,2кВт, Р3 – 20кВт.

Нажатием кнопки «Timing» подтверждаем установленное значение . Если в течении 10 сек.

кнопка «Timing» или «+/-» не будут нажаты котел запоминает последнее установленное

значение и переходит в рабочий режим.

4.Установки таймера (не используется при подключении внешнего терморегулятора)

Кнопкой «ON/OFF» включаем котел, нажатием кнопки «Timing» включить таймер. Затем нажатием кнопки

«Setting»входим в режим установки времени таймера котла о чем свидетельствует мерцание значения часов .

Нажатием кнопок «+/-» выбираем необходимое значение и нажатием кнопки «Timing» либо включаем его на

радиальной шкале времени, либо выключаем.

Например: нам необходимо, чтобы котел поддерживал установленную температуру теплоносителя в период с

6.00 до 18.00. Для этого кнопками «+/-» выбираем значение часов 6 и нажатием кнопки «Timing» включаем этот

час на шкале времени, затем кнопкой «+» выбираем следующее значение 7 и нажатием кнопки «Timing»

включаем следуюший час и т.д. повторяем операцию до 18.

Нажатием кнопки «Setting» принимаем установленные значения времени работы котла и выходим из режима

установки таймера. После этого котел будет в период с 6.00- 18.00 поддерживать установленную температуру

теплоносителя, а в период с 18.00 до 6.00 работать в режиме защиты от замерзания.

5.Включение таймера (не используется при подключении внешнего терморегулятора)

Подать питание на котел, нажатием кнопки «ON/OFF» включаем котел. Установить

временные промежутки работы котла (см. выше).

Нажатием кнопки «Timing» включить режим работы по таймеру, при этом загорится

индикатор «Timing» на дисплее. В назначенные временные промежутки котел нагревает

теплоноситель до заданной температуры. В остальное время устройство в нагрев не

включается, котел работает по программе защиты от замерзания. Циркуляционный насос

прогоняет теплоноситель через систему каждые 5 минут.

6. Режим защиты от замерзания

При включенном автомате питании в отопительном котле реализован режим защиты от замерзания. При этом

устройство может быть выключено с помощью кнопки питания «ON/OFF»на панели управления и находиться в

режиме ожидания. При падении температуры теплоносителя до 5 °С включается насос и через 30 секунд

включается один ТЭН. Нагрев ТЭНа производиться до тех пор, пока температура теплоносителя не поднимется до

30°С. После чего устройство снова переходит в режим ожидания.

Для работы этого режима необходимо установить перемычку на клеммы подключения внешнего термостата.

При подключенном внешнем термостате функцию защиты от замерзания выполняет сам термостат.

Устройство электрического отопительного котла

Котел относится к низкотемпературным (температура воды в тpубопроводaх отопления не превышает 80°С),

установкам работающим в закрытой системе отопления с принудительной циркуляцией воды. Может также

работать в открытых системах отопления с принудительной циркуляцией воды. Котел может работать как с
