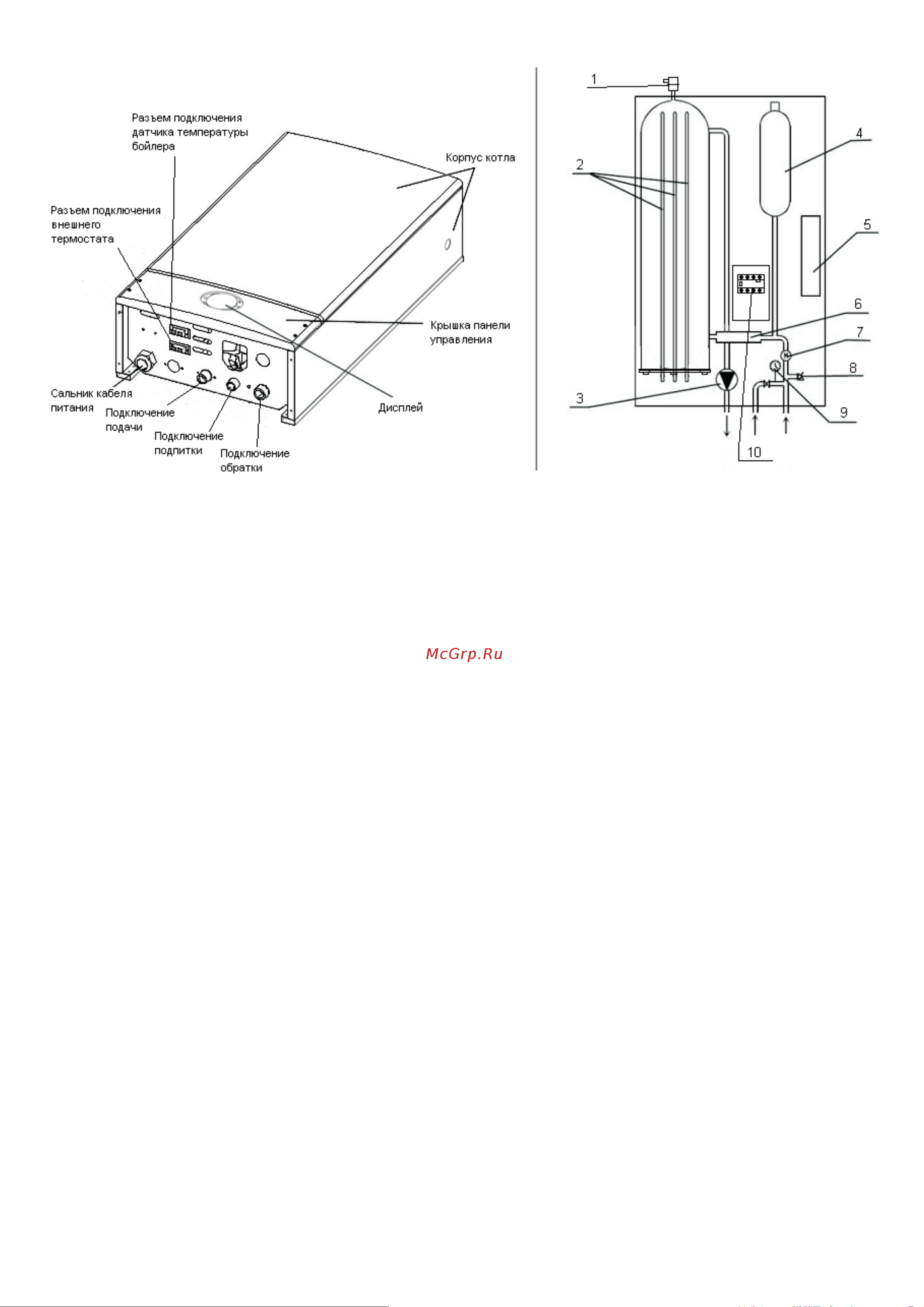

Рис.6

Электрический отопительный котел состоит из следующих основных частей:

- нагревательного узла с теплоизоляцией, в котором нагревательные элементы греют циркулирующую воду (2)

- циркуляционного насоса, обеспечивающего проток теплоносителя через котел (3)

- расширительного бака (4)

- платы питания (5)

- площадка для крепления тиристоров (6)

- датчика протока (7)

- предохранительного клапана 3 бар. (8)

- датчика давления (9)

- устройство защитного отключения 63А 0,03 mA (УЗО)

В котле применены следующие системы защиты:

- ограничитель температуры, который при превышении температуры в 100°С в нагревательном узле, отключает

электрическое питание котла; для возвращения котла в работу необходимо устранить причину аварии и включить

УЗО котла.

- датчик протока [7], защищает котел от перегрева при отсутствии протока теплоносителя.

- датчик давления [9], который защищает котел от включения нагрева при отсутствии теплоносителя.

- предохранительный клапан [5], срабатывающий при превышении допустимого давления в системе отопления

- устройство защитного отключения, защищающие потребителя от поражения электрическим током и котел от

перегрева.
