Технический паспорт гидравлического станка дровокольного FX HS-6500

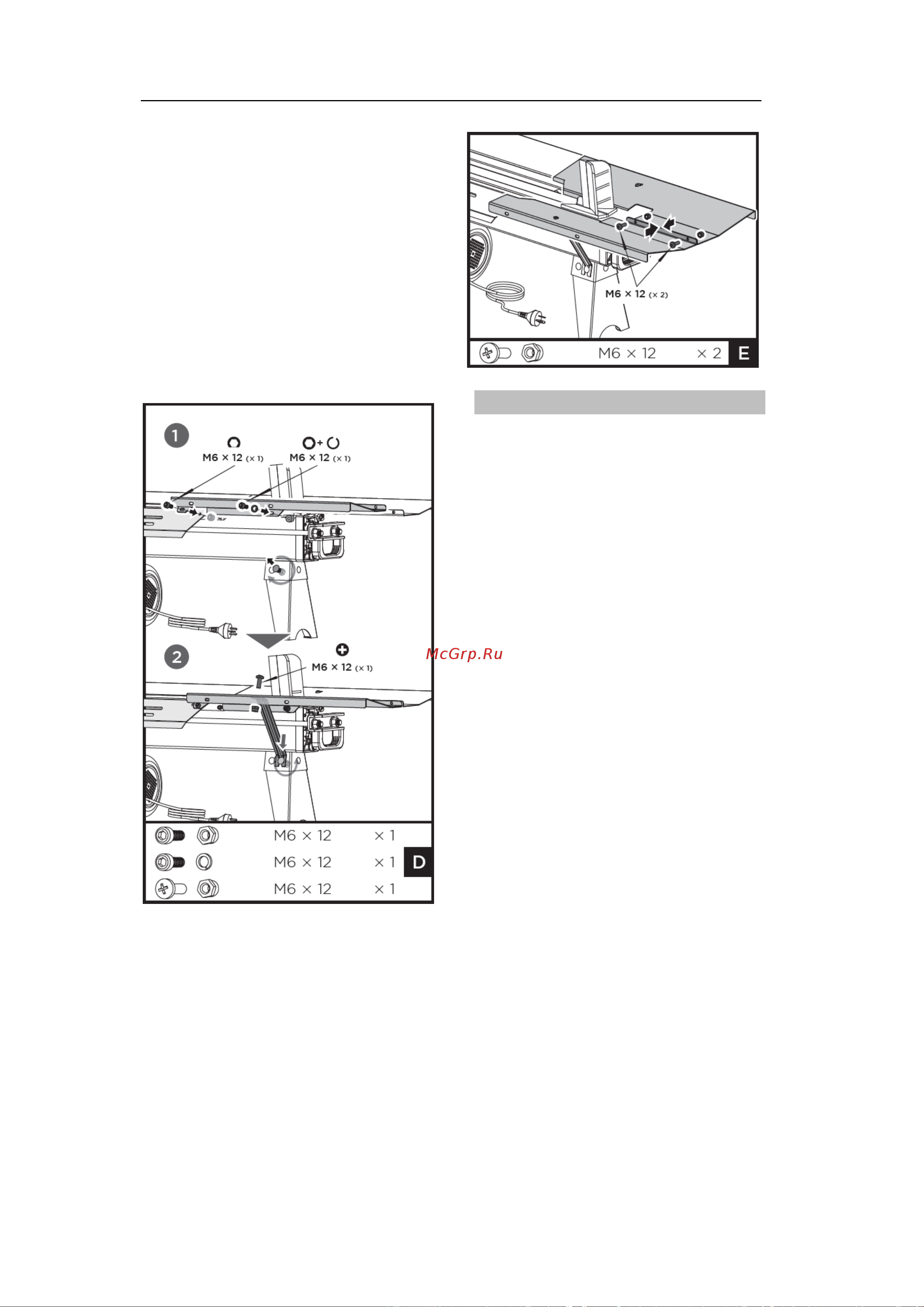

винт с цилиндрической головкой

M6×12 и шайбу 6 в монтажное

отверстие с правой стороны, а другой

винт с цилиндрической головкой

M6×12 и контргайку M6 с левой

стороны и плотно затяните оба.

Ослабить болт с плоской головкой и

гайкой на правой стороне передней

ноги, надеть открытый конец опорной

стойки 1 на винт и затянуть гайку.

Соедините верхний конец опорной

стойки 1 с деревянным ящиком 2 с

помощью крестообразного винта

M6×12 и контргайки M6 и затяните их.

4. Соедините деревянное отделение 1 и

деревянное отделение 2 с двумя

болтами M6×12 и контргайками.

Стальная защита

1. Прикрепите переднюю защитную

пластину, левую защитную пластину и

две задние защитные пластины к

деревянному отсеку и нижней

пластине с помощью болтов и гаек

M6×12.
