FUXTEC FX-HS6500 [9/27] Сборка

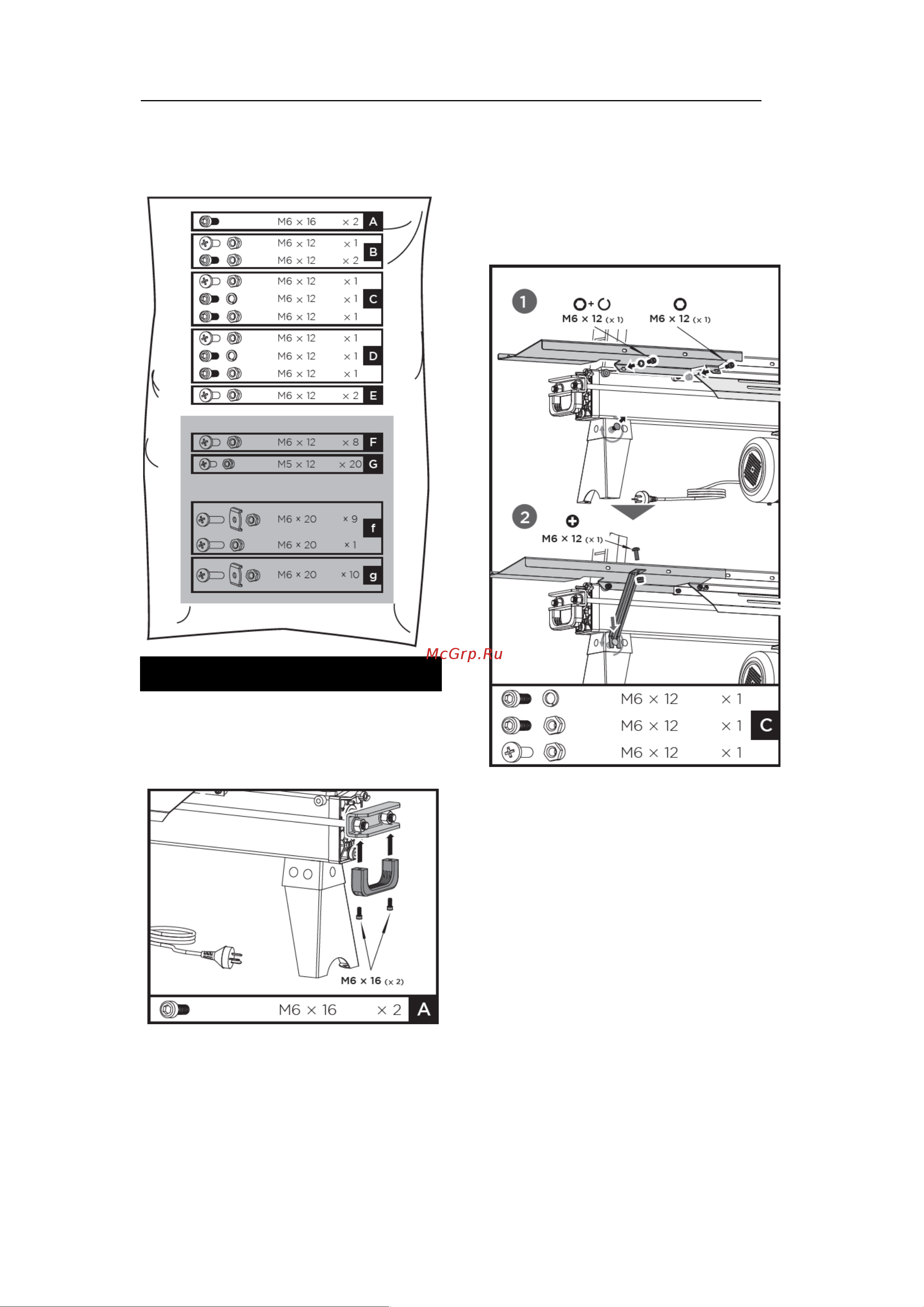

![FUXTEC FX-HS6500 [9/27] Сборка](/views2/1782724/page9/bg9.png)
Технический паспорт гидравлического станка дровокольного FX HS-6500
9
15. Руководство по использованию
16. Сумка для инструментов.
Сборка
Подъёмная рукоятка
Установите подъёмную рукоятку на U-
образный кронштейн с помощью 2-х
винтов м6*16.
Деревянный отсек
1. Установите защитную панель
основания на заднюю направляющую
пластину и закрепите её двумя винтами
с цилиндрической головкой M6×12 и
контргайками. Ослабьте винт цилиндра
и большой диск на кронштейне колеса,
вставьте открытый конец опорной
распорки 2 между большим диском и
кронштейном колеса и затяните винт.
Соедините верхний конец опорной
стойки 2 с защитной панелью
основания с помощью крестообразного
винта M6×12 и контргайки M6 и
затяните их.
2. Совместите два отверстия для
крепления деревянного отсека 1 на
отверстия на задней панели. Вставьте
один винт с цилиндрической головкой
M6×12 и шайбу 6 в монтажное
отверстие с левой стороны, а другой
винт с цилиндрической головкой
M6×12 и контргайку M6 с правой
стороны и плотно затяните оба.
Ослабьте болт с плоской головкой и
гайкой на левой стороне передней
ножки, наденьте открытый конец
опорной стойки 1 на винт и затяните
гайку. Соедините верхний конец
опорной стойки 1 с деревянным
ящиком 1 крестообразным винтом
M6×12 и контргайкой M6.
3. Совместите два крепёжных отверстия
деревянного отсека 2 с отверстиями на
передней части зазора. Вставьте один
STAHLSCHUTZ
GITTERSCHUTZ
