Daikin FAYP71BV1 [10/20] Piping diagrams
![Daikin FAYP71BV1 [10/20] Piping diagrams](/views2/1782862/page10/bga.png)
4

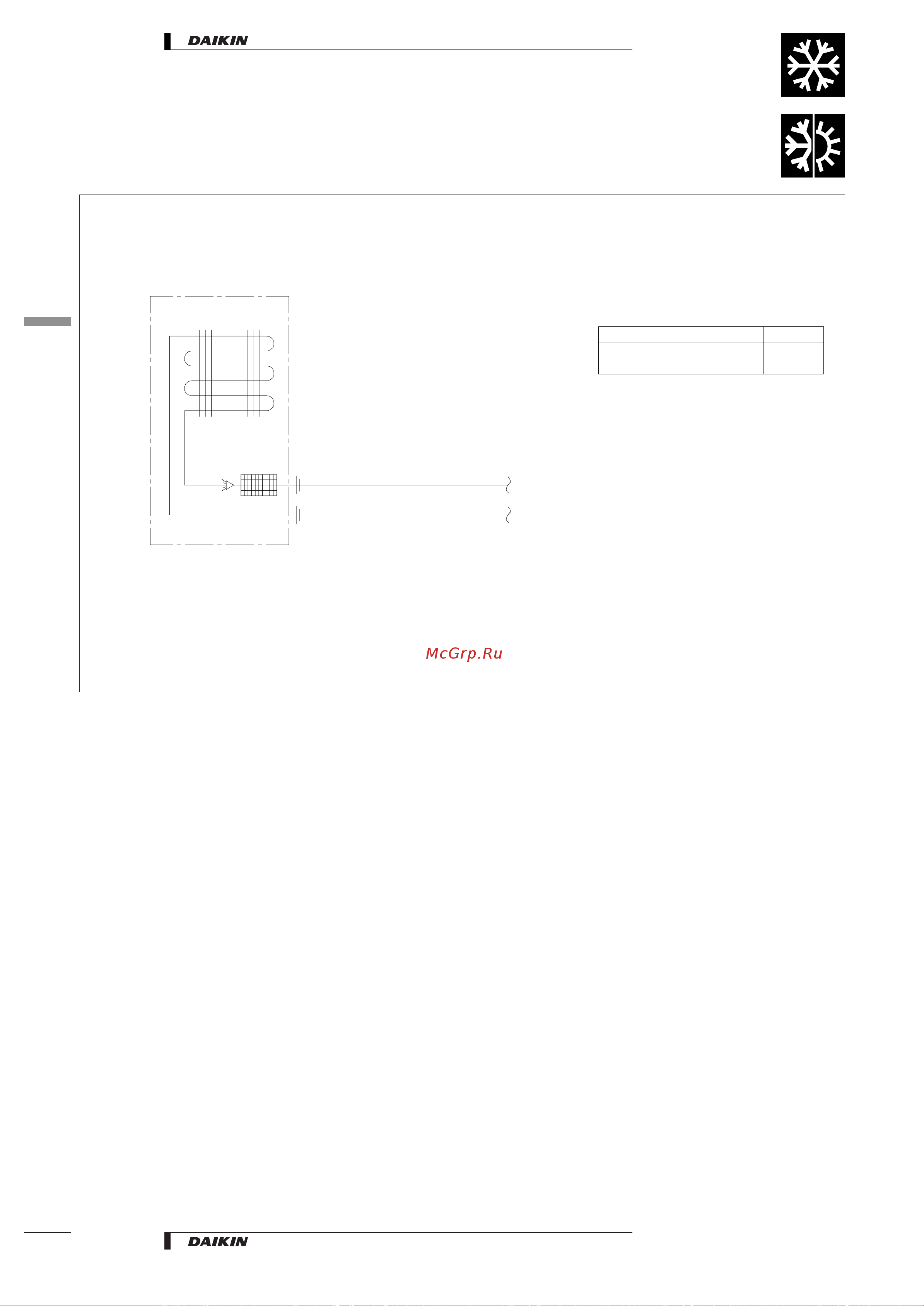

Piping diagrams
O Check valve L Flare connection M Screw connection N Flange connection Z Pinched pipe P Spinned pipe
Indoor heat exchanger
Field piping J9. 5C1220T-0
4D013899A
FAYP71-100B
Field piping JA C1220T-0
Filter
Refrigerant pipe connection port
diameters
Model A
FAYP71 J15.9
FAYP100 J19.1
To outdoor unit
Indoor unit
•
Wall Mounted Unit • R-407C • FAYP71-100BV1
3
4
8
• Split - Sky Air • Indoor Units
