R(Y)(P)71~125B7
Наружный блок кондиционера серии «Split»
4PW12141-1
Инструкция по монтажу
3
комплекта болтов М12, гаек и шайб из имеющихся на
местном рынке.)
■
Рекомендуется ввинтить монтажные болты на глубину не
менее 20 мм от поверхности фундамента.

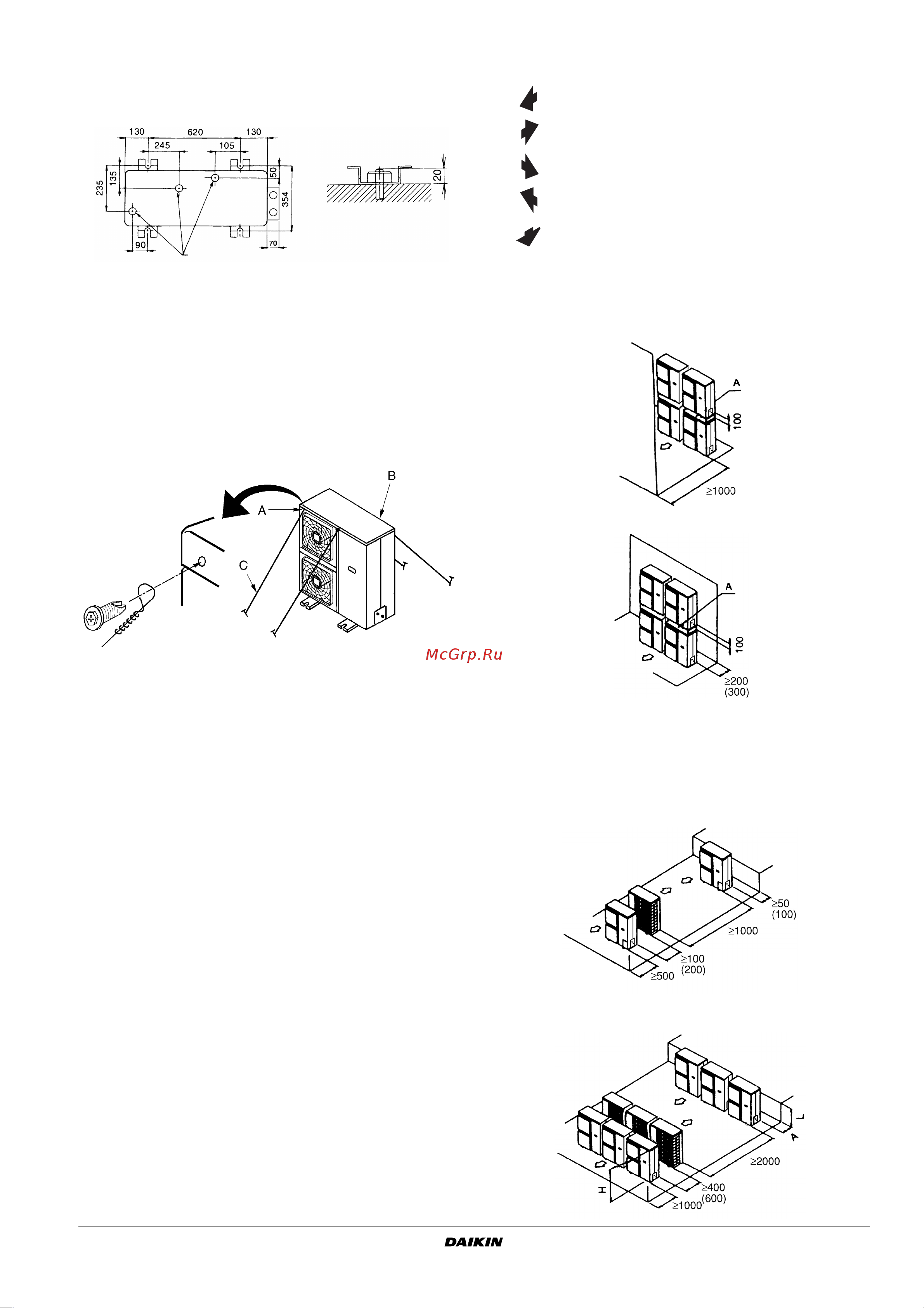

Метод монтажа блока, предотвращающий его
падение
Если необходимы специальные меры, исключающие падение
блока, закрепите его так, как показано на рисунке.
■
заготовьте 4 растяжки, как показано ниже
■
отвинтите 4 винта крепления верхней панели блока (А и В
на рисунке)
■
проденьте винты в петли растяжек и снова надежно
затяните их
A
расположение двух крепежных отверстий на передней стороне
блока
B
расположение двух крепежных отверстий на задней стороне
блока
C
растяжки: производятся другими фирмами
Вывод дренажа
Если вывод дренируемой воды непосредственно из наружного
блока нежелателен, для подключения дренажного
трубопровода можно воспользоваться специальной дренажной
горловиной, поставляемой по дополнительному заказу.
Свободное пространство, необходимое
для обслуживания
На приводимых ниже рисунках указаны размеры для моделей
R(Y)(P)71 - 125. Цифры, заключенные в круглые скобки,
соответствуют моделям R(Y)(P)100 - 125. (Размеры указаны в
мм)
(См. «Предварительные операции перед монтажом» на
странице 2)
Внимание!
Если устанавливается несколько наружных блоков вместе,
между корпусом одного из них и запорным вентилем другого
должно оставаться расстояние не менее 200 мм.
(A) Если блоки не устанавливаются друг на друга (Смотрите
рисунок
1
)
(B) Если блоки устанавливаются друг на друга
1.
При наличии препятствия напротив воздуховывода.
2.
При наличии препятствия напротив воздухозаборника.
Не устанавливайте блоки друг на друга.
Расстояние не менее 100 мм требуется для проводки дренажного
трубопровода верхнего блока. Уплотните зазор А, чтобы
выбрасываемый из блока воздух не мог снова попасть в него.
(С) При установке блоков рядами (например, на крыше здания)
1.
В случае установки в один ряд.
2.
В случае установки нескольких (двух и более) блоков в ряды
параллельно друг другу.
Дренажное отверстие
Препятствие со стороны забора воздуха
Препятствие со стороны выброса воздуха
Препятствие с левой стороны
Препятствие с правой стороны
Препятствие с верхней стороны
✓
Имеется препятствие
