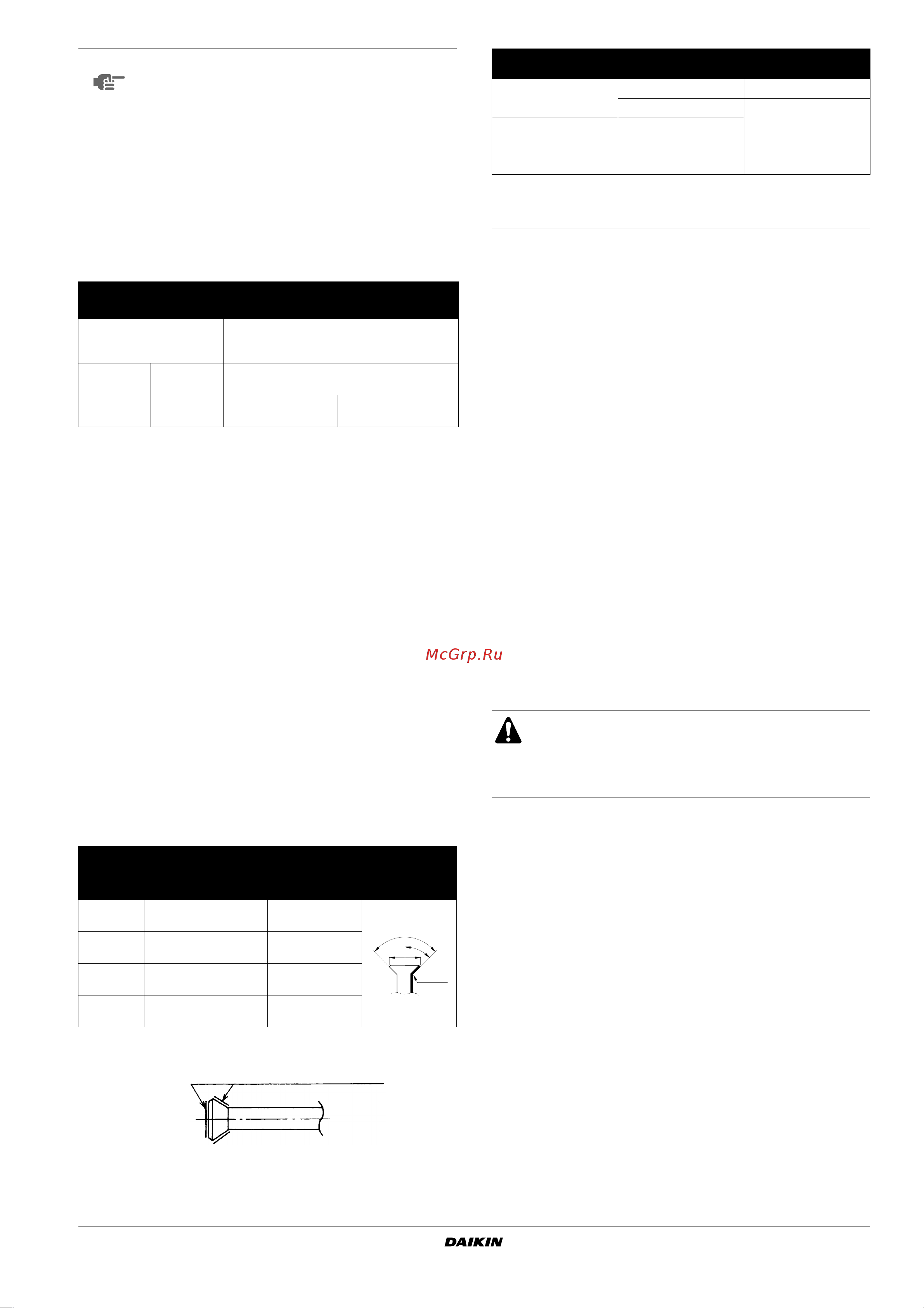

R(Y)(P)71~125B7
Наружный блок кондиционера серии «Split»
4PW12141-1
Инструкция по монтажу
5
Правила соединения труб
Если наружный блок установлен выше, чем внутренний,
возможны следующие неприятности:
1
Вода, конденсируемая на запорном вентиле, может стекать
во внутренний блок. Чтобы этого не произошло, запорный
вентиль необходимо теплоизолировать.
2
Если температура воздуха превышает 30 °C, а
относительная влажность выше 80%, толщина
изоляционного материала должна быть не менее 20 мм —
тогда на поверхности изоляционного материала
конденсация не будет происходить.
■
В таблице приведены размеры развальцованной части труб
и значения моментов при затяжке накидных гаек (если
гайки перетянуты, развальцованный конец трубы может
разрушиться).
■
До затяжки накидных гаек нанесите на внутреннюю и
наружную поверхность развальцовки масло, используемое
в контуре циркуляции хладагента (R22), эфирное или
полиэфирное масло (R407С), а затем наживите гайку
рукой.
■
При проведении пайки заполните трубопровод
газообразным азотом.
■
При прокладке трубопроводов необходимо предпринять
меры, предотвращающие загрязнение труб и попадание
в систему влаги, посторонних веществ и предметов.
Особая осторожность требуется при проводке медных труб
сквозь стены.
В случае системы с одновременно работающими
несколькими внутренними блоками
■
Основной трубопровод должен включать подающие
и отводящие трубы.
■
Для разветвления трубопровода хладагента используется
специальный комплект разветвляющих элементов
(поставляется по дополнительному заказу).
Следует соблюдать определенные правила. (Подробности
содержатся в инструкции, прилагаемой к комплекту
разветвителей.)
- Ответвления труб должны быть горизонтальны.
(Максимальный наклон: 20° или менее.)
- Длина ответвлений, ведущих к внутренним блокам,
должна быть минимальной.
- Желательно, чтобы оба ответвления, ведущих
к внутренним блокам, имели одинаковую длину.
Вакуумирование трубопровода
На заводе блоки проверяются на утечку хладагента.
Трубопроводы, прокладываемые на месте установки системы,
должны быть проверены на утечку специалистами,
прокладывающими их.
Перед вакуумированием и испытанием на давление убедитесь,
что вентили надежно закрыты.
Проверка на герметичность и вакуумная сушка (особого
внимания требуют блоки, рассчитанные на применение
хладагента R407С): см. рисунок
7
■
Проверка на герметичность: применяется только
газообразный азот. Создайте избыточное давление до
3,3 МПа в газовой и жидкостной трубопроводах (не
превышайте этого уровня давления). Если происходит
падение давления, найдите место утечки азота.
ПРИМЕЧАНИЕ
■
Значения механического момента при затяжке
запорного вентиля указаны в таблице.
■
При подсоединении труб к блоку и
отсоединении труб от него используются два
гаечных ключа — обычный и
динамометрический.
■
При заправке системы через сервисный порт
(5) используется заправочный рукав с рычагом.
■
После затяжки крышки проверьте систему на
утечку газообразного хладагента.
■
Не забудьте открыть вентиль при запуске
системы.
Момент затяжки запорного вентиля
Тип R(Y)(P)71 Тип R(Y)(P)100,125
Сервисный порт
(отверстие для
обслуживания) (5)
980~1470 Н•см (100~150 кгс•см)
Крышка
вентиля
(1)
Жидкостн
ая труба
3234~1470 Н•см (100~150 кгс•см)
Газовая
труба
5635~4655 Н•см
(575~475 кгс•см)
7546~6174 Н•см
(630~770 кгс•см)
Сечение
труб
Момент затяжки
накидной гайки
Размеры
развальцованн
ого торца трубы
(мм)
Форма
развальцовки
Ø
9,5
3270~3990 Н•см
(333~407 кгс•см)
12,0~12,4
Ø
12,7
4950~6030 Н•см
(504~616 кгс•см)
15,4~15,8
Ø
15,9
6180~7540 Н•см
(630~770 кгс•см)
18,6~19,0
Ø
19,1
9720~11860 Н•см
(989,8~1208 кгс•см)
22,9~23,3
R=0.4~0.8
45°
±2
90°
±0.5
A
Применение масла, используемого
в контуре хладагента (для R407С —
эфирное или полиэфирное масло)
Место
подстыковки труб
Длительность
монтажных операций
Метод защиты
Наружный блок
Более месяца Сплющите трубу
Менее месяца
Сплющите трубу или
заклейте ее конец
Внутренний блок
Независимо от
длительности
установочных
операций
Не вытесняйте воздух из системы, закачивая в нее
хладагент из наружного блока. Дополнительного
количества хладагента для продувки системы не
предусмотрено. Для откачки воздуха применяется
вакуум-насос.
A Сплит система
B
Система с одновременной работой нескольких внутренних
блоков
1 Манометр
2 Азот
3 Хладагент
4 Взвешивающее устройство
5 Вакуум-насос
6 Запорный вентиль
7 Основной трубопровод
8 Ответвления труб
9
Комплект разветвительных элементов (поставляется по
дополнительному заказу)
