Daikin CDK60HAV1NB [7/18] Габаритные и установочные чертежи

• Инверторный потолочный блок для вентиляционных каналов • R22 • CDK/CDX2560HA

• Серия SPLITSKY AIR • Внутренние блоки

129

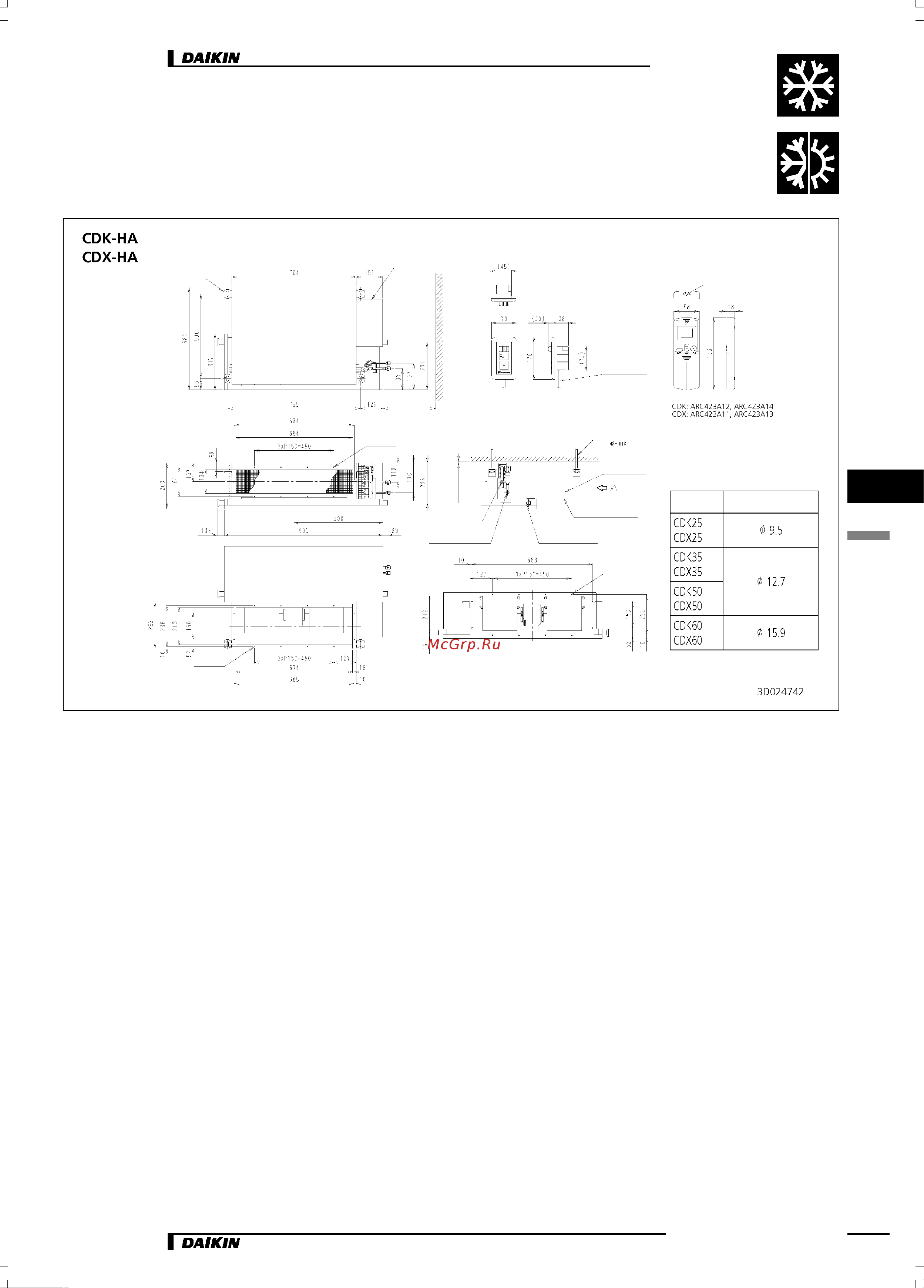

3 Габаритные и установочные чертежи

4 кронштейна для подвески

(Шаг болтов для подвески)

Шаг болтов для подвески

Электрический щиток

Не менее 300

(зона обслуживания)

10 отв. М4

(по всему периметру)

При заборе воздуха снизу

12 отв. М4

(по всему периметру)

Приемное устройство инфракрасного сигнала

Приемник сигналов

(длина 1000 мм)

Передатчик инфракрасного сигнала

Пульт дистанционного управления

4 болта для подвески

Клемма заземления

М4 (в электрическом щитке)

Подключение электропитания

Подсоединение дренажной трубы

3/4" (наруж. диам. ∅27,2, внутр. диам. ∅21,6)

Присоединение трубы жидкого хладагента

Штуцер с развальцовкой ∅ 6,4

Присоединение трубы

газообразного хладагента

Штуцер с развальцовкой ∅ В

12 отв. М4

(по всему периметру)

вид А

При заборе воздуха сзади

Модель

В (присоединительный диаметр трубы

газообразного хладагента)

Размеры (мм)
