МОНТАЖ
•
Установите блок горизонтально.
•
При плохом дренировании поставьте оборудование на бетонные блоки.
•
Если вибрация блока может передаваться на здание, необходимо использовать
специальную резиновую прокладку.
4.1. Соединения (соединительный порт)
Проведите монтаж соединений с внутренним блоком в соответствии с данными,
приведенными в таблице.
Внутренние блоки могут подсоединяться к следующим наружным блокам:
С тепловым насосом (4MX80H): до 13,5 кВт
Только охлаждение (4MК90H): до 13,5 кВт
Порт Тип внутреннего
блока (кВт)
3,5
: Для соединения трубопроводов используйте
переходник
A
2,5;
3,5
⊗
⊗⊗
⊗⊗
⊗⊗
⊗
: Используйте переходник №7
B
2,5
⊗⊗
⊗⊗⊗⊗
⊗⊗
; 3,5; 5,0
⊗⊗
⊗⊗⊗⊗
⊗⊗
: Используйте переходники №2 и №4
C
2,5
∇
∇∇
∇
; 3,5 ; 5,0
; 6,0
∇
∇∇
∇
: Используйте переходники №5 и №6
D
2,5
∇
∇∇
∇
; 3,5 ; 5,0
; 6,0 : Используйте переходники №1 и №3

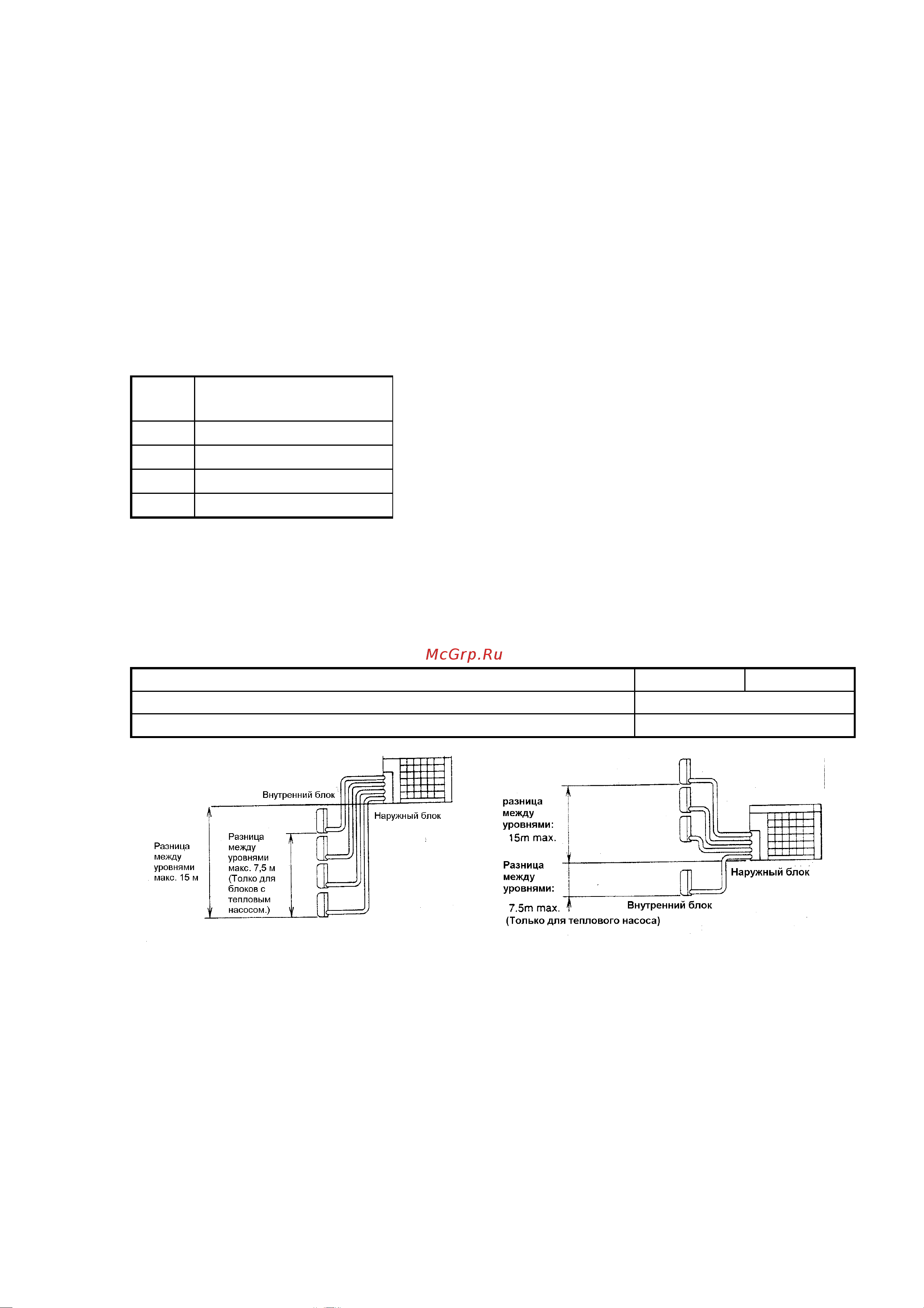

4.2. Максимально допустимая разница между уровнями
Ниже показана максимально допустимая длина межблочного трубопровода и
максимально допустимая разница между уровнями между блоками.
(Минимизирование длины межблочного трубопровода оптимизирует работу
системы.)
Наружный блок 4МХ80Н 4МК90Н
Длина трубопровода к каждому внутреннему блоку Макс 25 м
Общая длина трубопроводов между всеми блоками Макс 70 м
