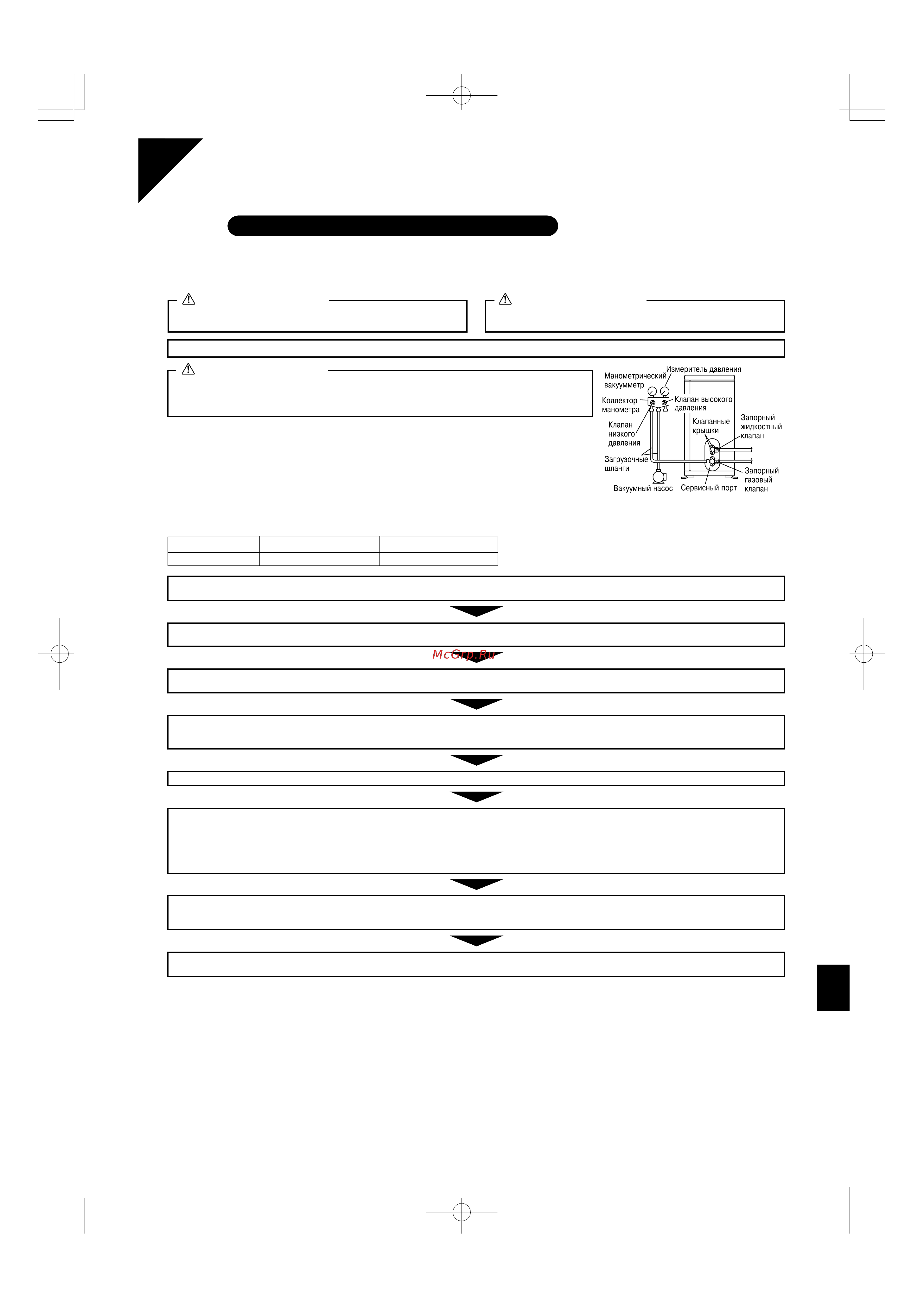

НАРУЖНЫЙ БЛОК При монтаже комнатных блоков множественной конфигурации выполняйте работу по инструкции из руководства по монтажу поставляемого с наружным блоком для множественной конфигурации 4 ОЧИСТКА ВОЗДУХА И КОНТРОЛЬ УТЕЧКИ ГАЗА г ПРЕДУПРЕЖДЕНИЯ г Не примешивайте в процессе охлаждения какие либо вещества кроме заданного хладагента В 410А А ПРЕДУПРЕЖДЕНИЯ Если во время очистки воздуха происходит утечка газообразного хладагента как можно скорее проветрите помещение Во избежание загрязнения воздуха следует по возможности пользоваться для очистки воздуха вакуумным насосом ПРЕДУПРЕЖДЕНИЯ Пользуйтесь вакуумным насосом исключительно для А 410А Использование одного и того же вакуумного насоса для работы с различными хладагентами может привести к повреждению вакуумного насоса или блока Если используется дополнительный хладагент выдувайте воздух из труб для хладагента и комнатного блока с помощью вакуумного насоса и затем загружайте дополнительный хладагент Для воздействия на шток запорного клапана пользуйтесь шестигранным гаечным ключом 4 мм Все стыки труб для хладагента необходимо затягивать гаечным ключом с ограничением по крутящему моменту до указанной величины крутящего момента затягивания Измеритель давления Манометрический г вакуумметр _ Коллектор манометра Клапан высокого давления Клапан низкого давления Клапанные крышки 1 Соотношение между длиной трубы и временем работы вакуумного насоса Длина трубы До 15 метров Более 15 метров Время работы Не менее 10 минут Не менее 15 минут Запорный жидкостный клапан Загрузочные шланги Запорный газовый Вакуумный насос Сервисный порт клапан 2 Если стрелка манометрического вакуумметра резко отклоняется назад возможно примешивание к хладагенту воды или неплотный контакт в месте стыка труб Проверьте все стыки труб и при необходимости заново затяните гайки после чего заново выполните шаги 2 4 1 Присоедините утолщение с обжатым червячным пальцем загрузочного шланга подводимого от коллектора манометра к сервисному порту газового запорного клапана 2 Полностью откройте клапан низкого давления Ьо коллектора манометра и полностью давления Н Никакие операции с клапаном высокого давления в дальнейшем не выполняются 3 Выполните вакуумную откачку 0 1 МПа 76 см рт ст 1 воздуха и убедитесь в том что показания закройте манометрического 4 Закройте клапан низкого давления коллектора манометра _о и прекратите вакуумную откачку Оставьте это состояние на несколько минут и проследите за тем чтобы стрелка отклонялась назад 2 его клапан вакуумметра манометрического высокого составляют вакуумметра не 5 Снимите крышки с жидкостного запорного клапана и газового запорного клапана 6 Поверните шток жидкостного запорного клапана на 90 градусов против часовой стрелки шестигранным гаечным ключом с целью открытия клапана Спустя 5 минут закройте его и проконтролируйте отсутствие утечки газа Пользуясь мыльной водой проверьте отсутствие утечек газа из раструба комнатного блока и раструба наружного блока и из клапанных штоков По окончании проверки протрите насухо все обработанные мыльным раствором места 7 Отсоедините загрузочный шланг от сервисного порта газового запорного клапана затем полностью откройте жидкостный и газовый запорные клапаны Не пытайтесь повернуть шток клапана дальше его стопора 8 Затяните клапанные крышки и колпачки сервисного порта для газового и жидкостного клапанов гаечным ключом с ограничением по крутящему моменту до требуемой величины крутящего момента 106
