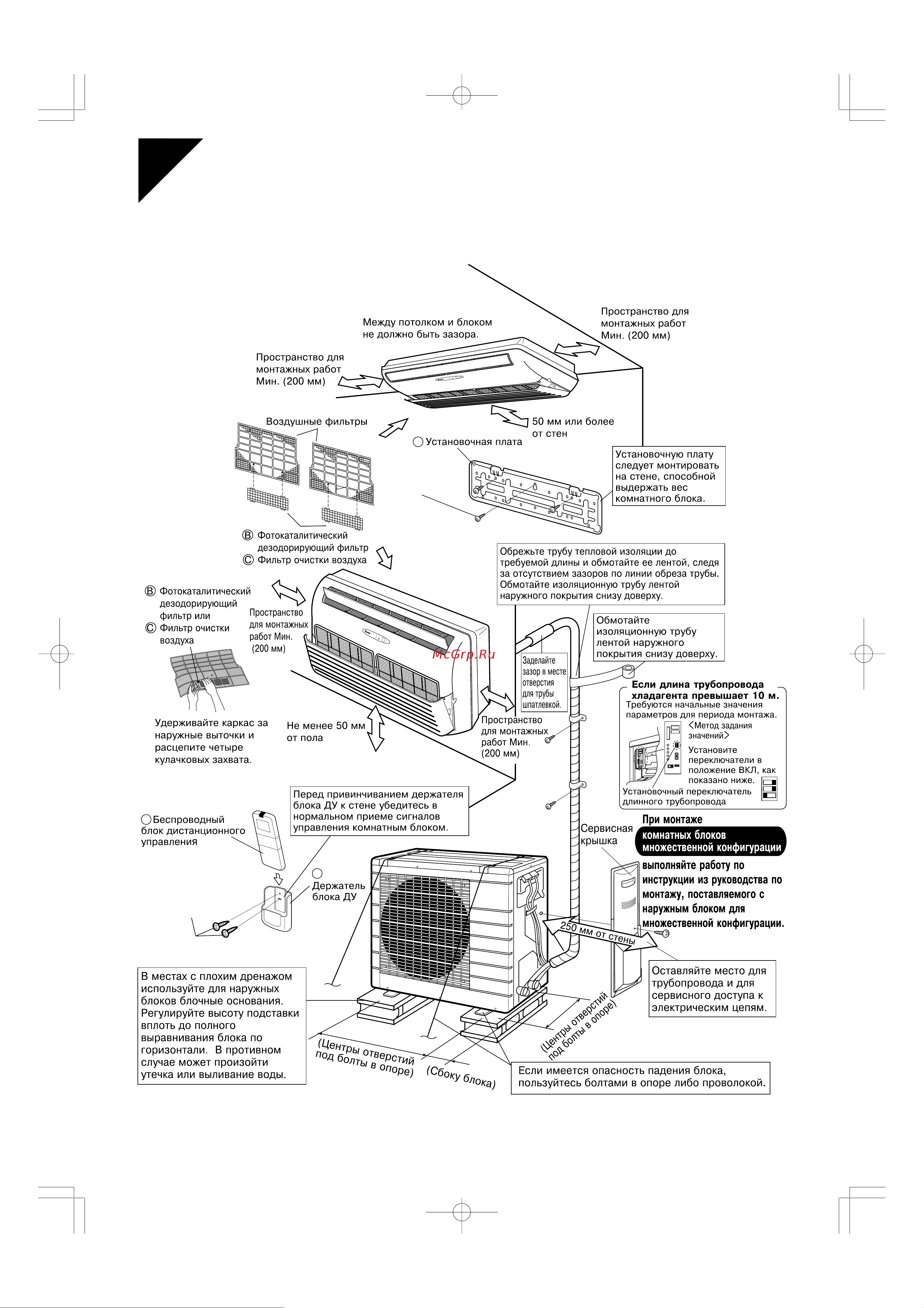

МОНТАЖНЫЕ ЧЕРТЕЖИ КОМНАТНОГО БЛОКА Установочную плату следует монтировать на стене способной выдержать вес комнатного блока дезодорирующий фильтр Фильтр очистки воздуха Фотокаталитический дезодорирующий фильтр или Фильтр очистки Обрежьте трубу тепловой изоляции до требуемой длины и обмотайте ее лентой следя за отсутствием зазоров по линии обреза трубы Обмотайте изоляционную трубу лентой наружного покрытия снизу доверху Пространство Обмотайте изоляционную трубу лентой наружного покрытия снизу доверху для монтажных работ Мин с 200 мм t _ Если длина трубопровода хладагента превышает 10 м Удерживайте каркас за наружные выточки и расцепите четыре кулачковых захвата Не менее 50 мм от пола Перед привинчиванием держателя блока ДУ к стене убедитесь в нормальном приеме сигналов управления комнатным блоком Беспроводный блок дистанционного управления работ Мин 200 мм Требуются начальные значения параметров для периода монтажа Метод задания значений Установите переключатели в положение ВКЛ как показано ниже г Установочный переключатель длинного трубопровода SW4 При монтаже Сервисная л комнатных блоков крышка Г множественной конфигурации выполняйте работу по Л рЦ Держатель блока ДУ М3 х 20L инструкции из руководства по монтажу поставляемого с наружным блоком для множественной конфигурации В местах с плохим дренажом используйте для наружных блоков блочные основания Регулируйте высоту подставки вплоть до полного выравнивания блока по горизонтали В противном случае может произойти утечка или выливание воды 99 Оставляйте место для трубопровода и для сервисного доступа к электрическим цепям Если имеется опасность падения блока пользуйтесь болтами в опоре либо проволокой
