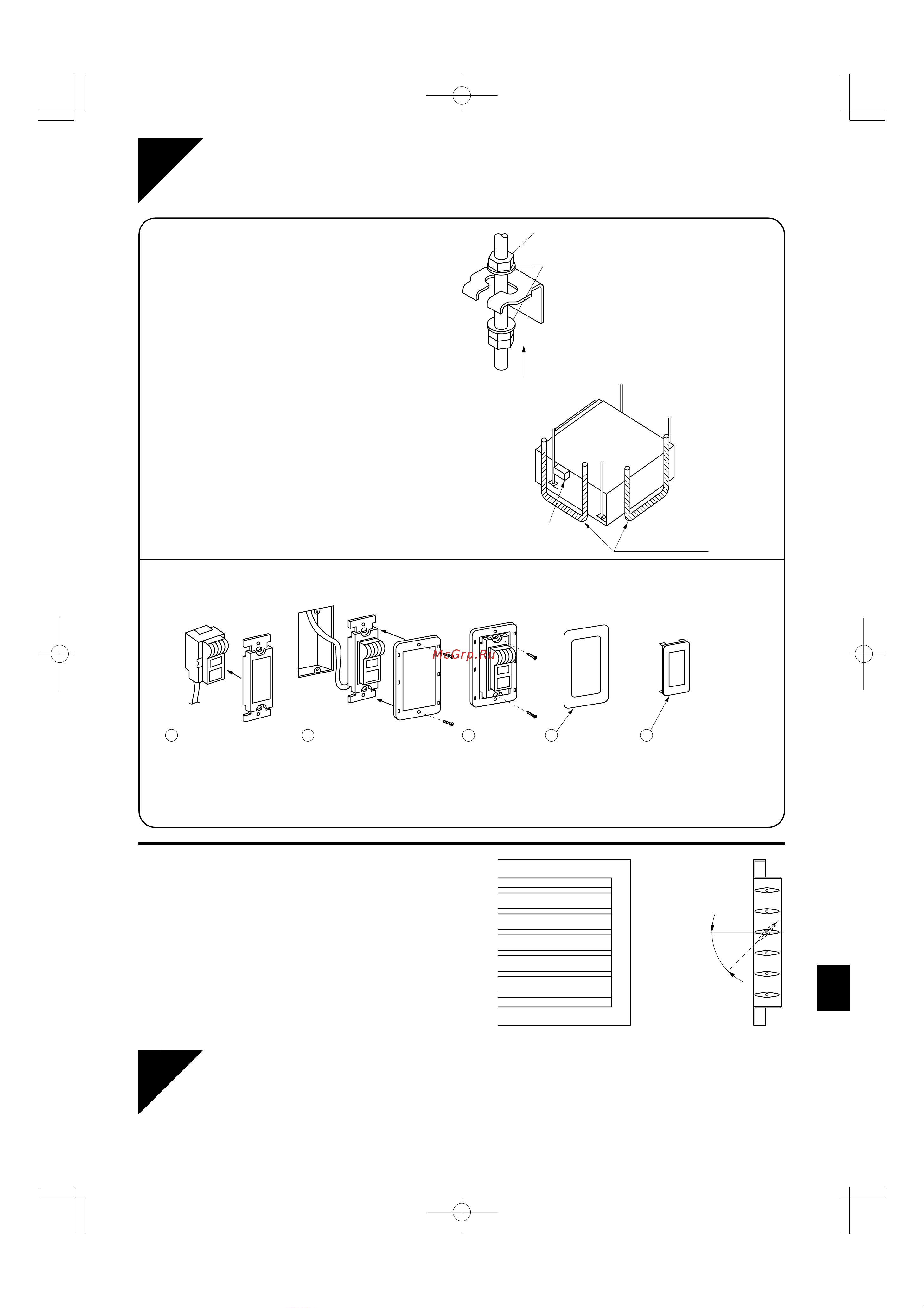

УСТАНОВКА КОМНАТНОГО БЛОКА Гайка из рыночного ассортимента Временно установите комнатный блок Присоедините рессорные кронштейны к подвесному болту Для закрепления рессорных кронштейнов устанавливайте гайки и шайбы как над ними так и под ними Шайба из рыночного ассортимента ЗАМЕЧАНИЕ При креплении с помощью болтов М8 пользуйтесь шайбами Для проверки выравнивания блока по горизонтали на всех четырех углах используйте ватерпас или заполненные водой виниловые трубки Затяните верхние гайки Установка приемника сигналов Установите приемник сигналов как показано ниже фНажимным усилием 2 Прижмите приемник сигналов установите приемник с установочной рамкой к сигналов в изолированную каркасу лицевой пластины и установочную рамку закрепите двумя винтами весь узел двумя винтами вставьте лицевую присоедините к пластину в ее лицевой пластине каркас декоративную крышку Примечание Прокладывайте шнур дистанционного управления на достаточном удалении от сильноточных электрических проводов например распределительных проводов для электрических светильников кондиционеров и др и от слаботочных электрических проводов например телефонных проводов проводки внутренней связи и т п Для теплового насоса Если при работе в режиме нагрева ощущается холод на уровне пола рекомендуется присоединить воздуховыпускную решетку показанную справа УСТАНОВКА НАРУЖНОГО БЛОКА Выполняйте установку согласно руководству по монтажу поставляемому с наружным блоком множественной конфигурации
