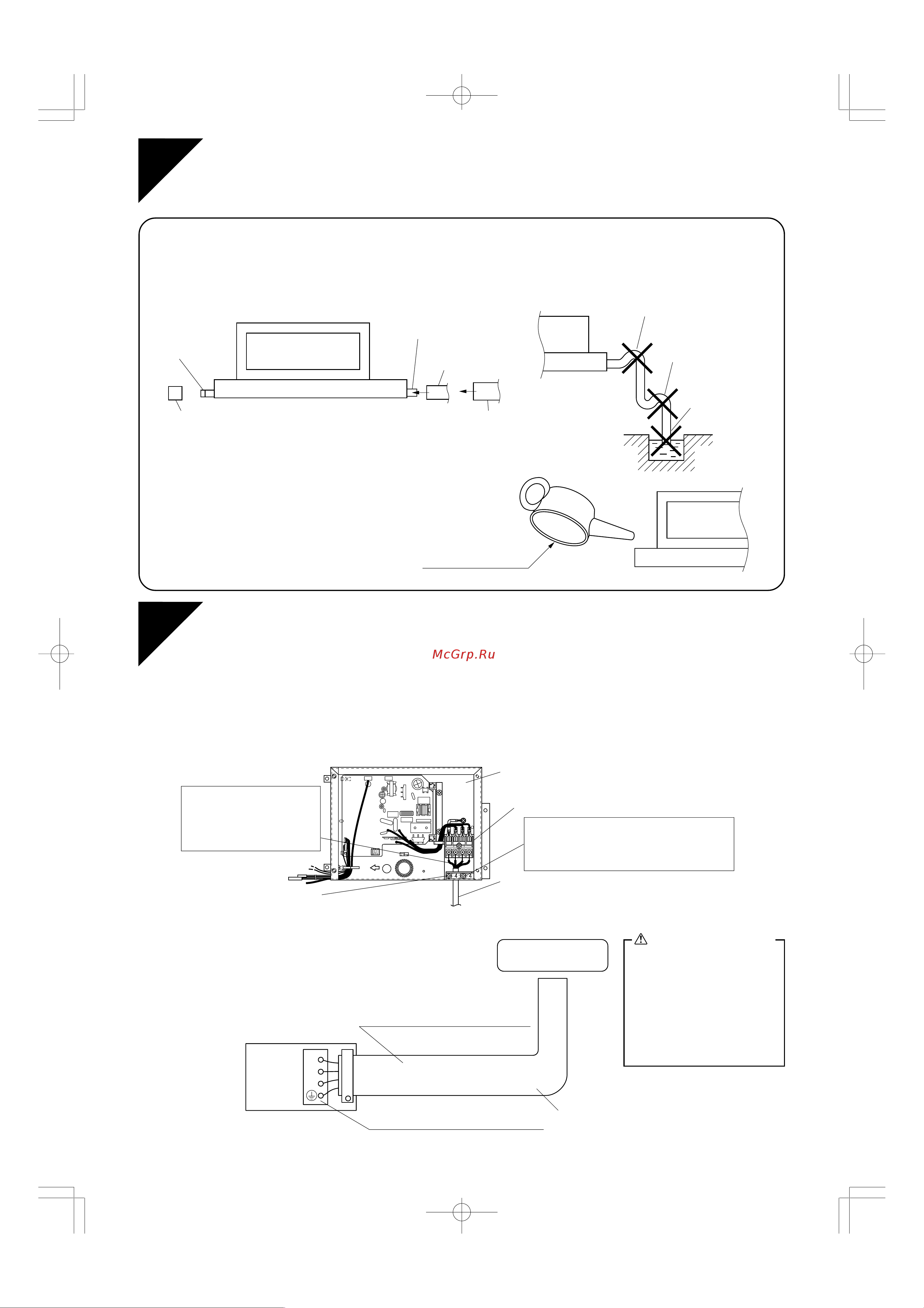

ДРЕНАЖНЫЕ ОПЕРАЦИИ Присоедините дренажный шланг как показано ниже Сливное отверстие дренажной трубы может находиться либо справа либо слева После присоединения полностью обмотайте дренажные трубы изоляцией При присоединении дренажной трубы к сливному отверстию с левой стороны извлеките резиновую пробку и установите ее на сливное отверстие с правой стороны Не поднимайте Дренажная труба 3 4 В Резиновая пробка Номинальный диаметр 26 Полностью заизолируйте Не изгибайте Не опускайте в воду Полностью заизолируйте единица мм Влейте некоторое количество воды в дренажный поддон для контроля равномерности дренажного потока Дренажный желоб ЭЛЕКТРОПРОВОДКА См руководство по монтажу поставляемое с наружным блоком для множественной конфигурации 1 Оголяемые концы проводов 15 мм 2 Следите за соответствием цвета изоляции проводов номерам контактных выводов клеммных блоков комнатного и наружного блоков и надежно привинчивайте провода к соответствующим клеммам 3 Присоединяйте провода заземления к соответствующим контактным выводам о Расправляйте провода таким образом чтобы можно было плотно закрыть сервисную крышку Блок электрических компонентов Клеммный блок Надежно закрывайте держатель проводов чтобы исключить воздействие на провода любых внешних механических напряжений Используйте провода указанного типа Держатель проводов 4 Протягивайте провода для их надежной фиксации и далее закрепляйте провода держателем проводов А ПРЕДУПРЕЖДЕНИЯНе используйте провода с отводами распределительную проводку удлинители или радиальные соединения поскольку они могут привести к перегреву поражению электрическим током или пожару 71
