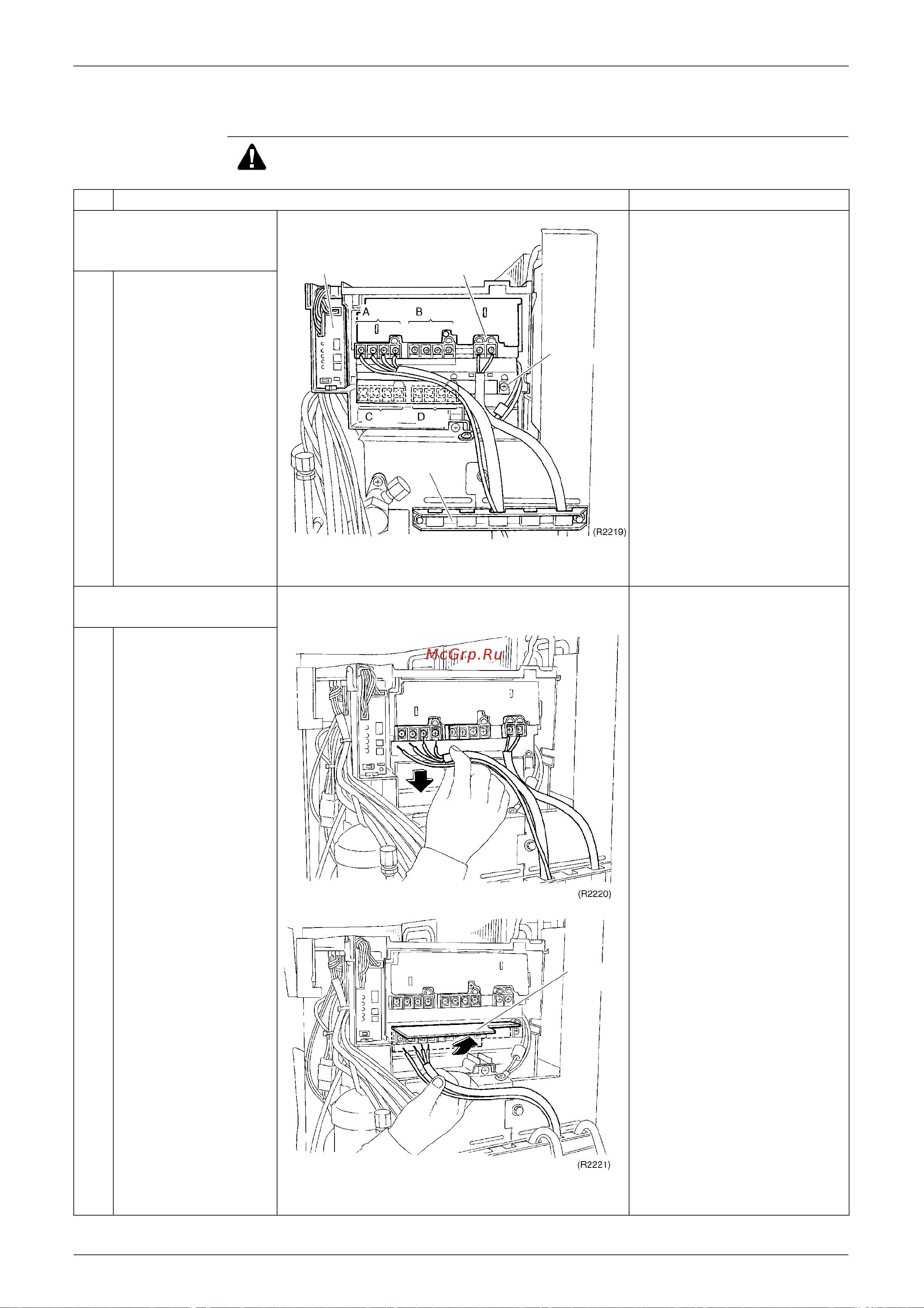

Unità esterna (classe 80 / 90) SiT12-205
186 Procedura di smontaggio
1.3 Smontaggio del quadro elettrico
Procedura Avvertenza Prima di procedere allo smontaggio, attendere 10 minuti o più dopo
aver disinserito l'alimentazione di tutti i componenti.
Fase
Procedura Posizioni
Rimuovere i pannelli
esterni, superiore e
frontale.
Abbinare i colori dei fili ai
connettori A, B, C e D come
segue.
(1) - Nero Potenza
(2) - Bianco Potenza
(3) - Rosso Trasmissione
I fili vanno fissati alla
morsettiera a mezzo viti.
1
In figura, vista del
quadro dal lato destro.
1. Togliere i fili di
collegamento.
1
Allentare le viti della
morsettiera e togliere i
fili dai banchi A e B.
2
Allentare le viti della
morsettiera e togliere i
fili dai banchi C e D.
Per il rimontaggio,
ricollegare i fili ai banchi C e
D.
Scheda elettronica
per controllo manut.
banc banc
banc
banc
Barra di
Vite di terra
Morsettiera di potenza
(L) - Bianco
(N) - Nero
Coperchio
della
