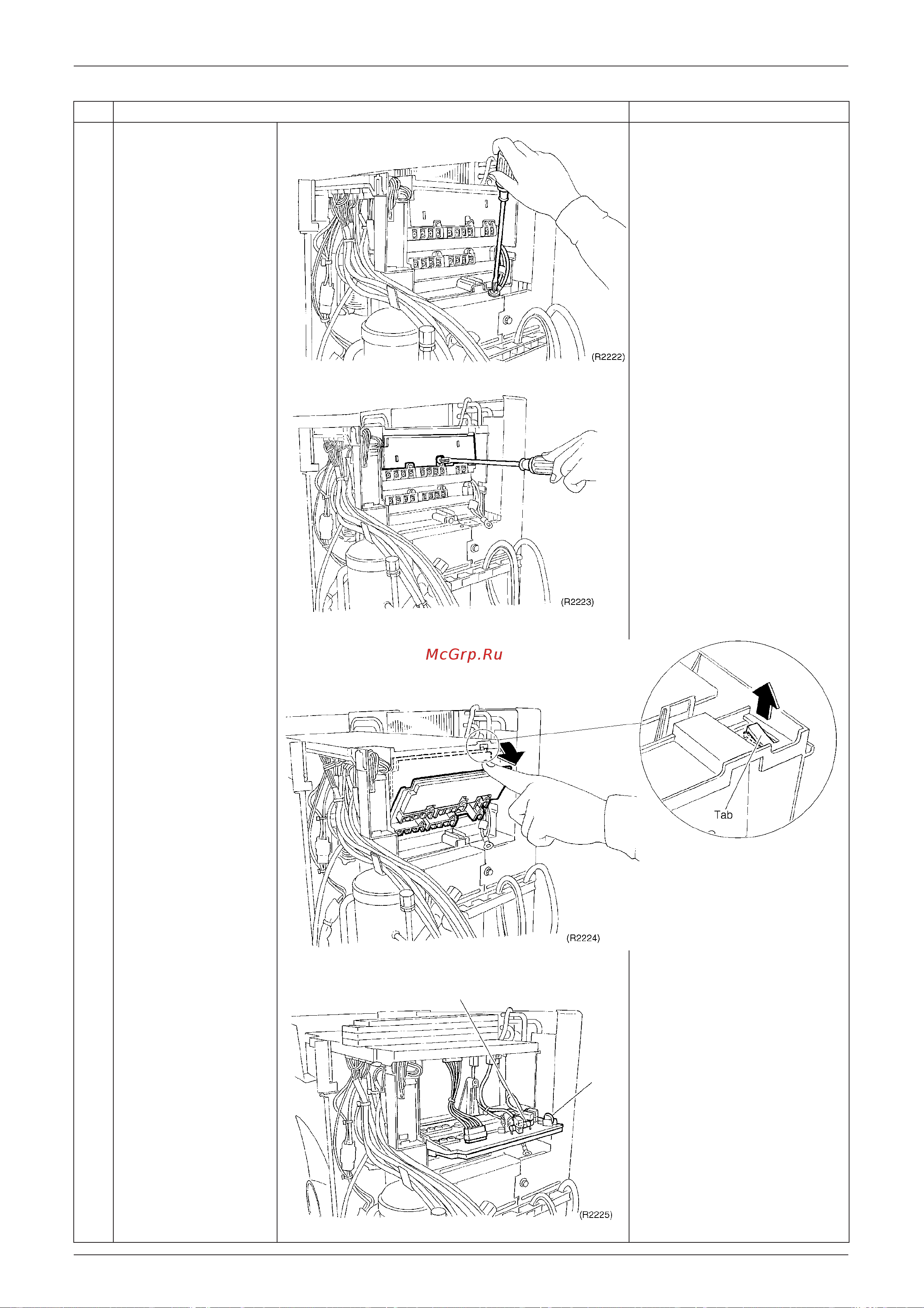

SiT12-205 Unità esterna (classe 80 / 90)
Procedura di smontaggio 187
3
Scollegare il filo di
terra.
4
Togliere una vite dalla
morsettiera.
5
Sganciare la linguetta
superiore destra della
morsettiera.
6
Togliere la morsettiera
e aprirla.
Il fusibile in vetro e il
varistore non possono
essere sostituiti
individualmente in quanto è
necessario una saldatura
senza piombo.
Fase
Procedura Posizioni
Fusibile in vetro (saldato)
Varistore
