Unità esterna (classe 80 / 90) SiT12-205

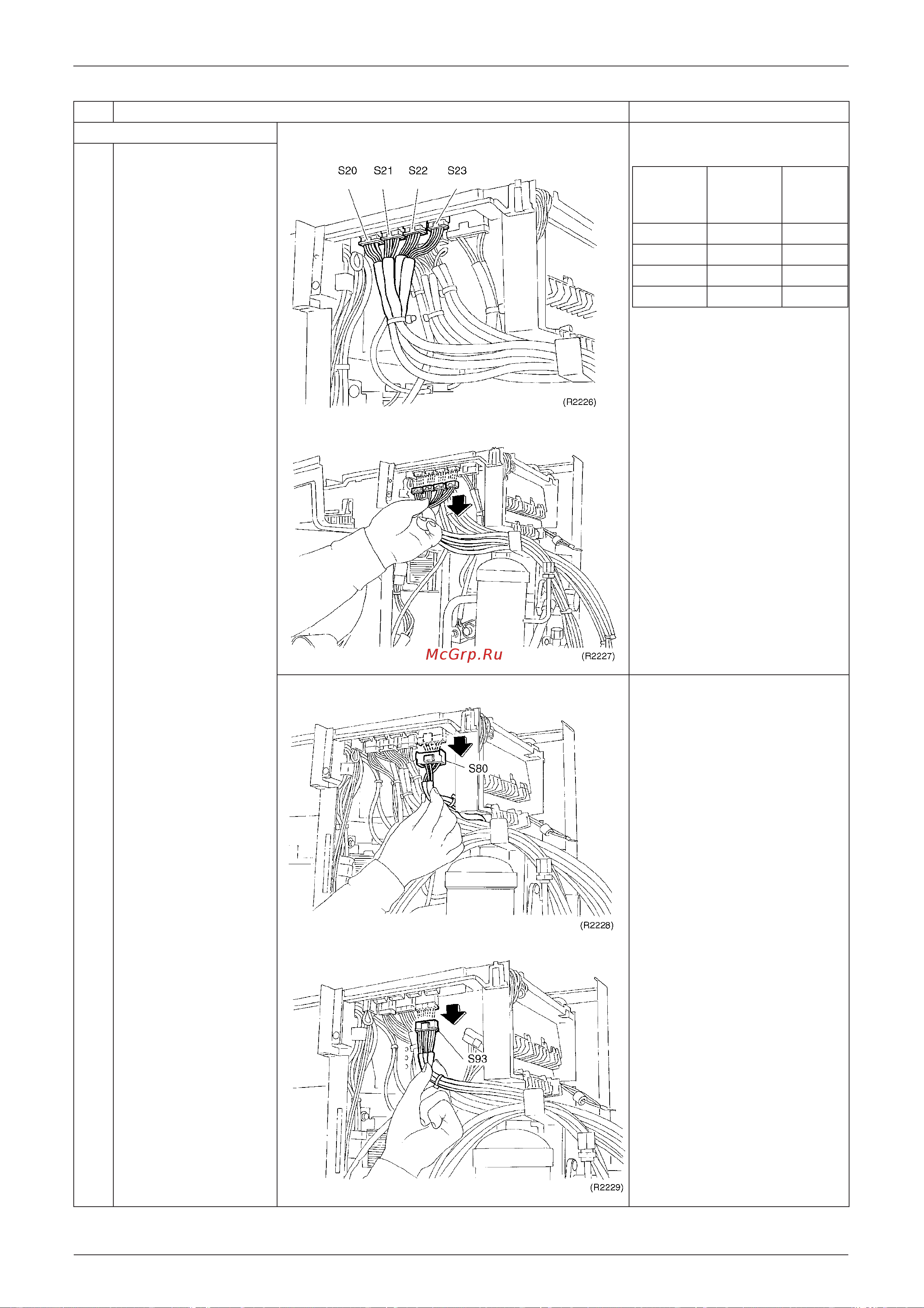

188 Procedura di smontaggio
2. Togliere tutti i fili
Quando si ricollegheranno i
fili, fare attenzione ad
abbinare i fili al connettore
corretto.
1
Scollegare i 4
connettori per i cavi
della valvola di
espansione elettronica.
2
Rimuovere il
connettore della valvola
a 4 vie S80.
3
Rimuovere il
connettore S93 per il
termistore linea liquido.
Fase
Procedura Posizioni
bianc rosso blu giallo
Connettore Valvola
elettronica
d'espansione
N.
Lunghezza
cavo
S20 (bianco)
EVA 630
S21 (rosso)
EVB 730
S22 (blu)
EVC 825
S23 (giallo)
EVD 940
